راهنمای اجرای گروتریزی زیر بیس پلیت؛ اصول و مراحل اجرا
تحریریه مهراکو
|۱۸ مهر ۱۴۰۵
چگونه یک صفحه فولادی که تنها چند سانتی‌متر ضخامت دارد، میتواند وزن یک سازه چند طبقه را به فونداسیون منتقل کند؟ پاسخ این سوال فقط به مقاومت فولاد یا طراحی ستون محدود نمی‌شود؛ بخشی از این فرایند در فاصله‌ای پنهان میان بیس پلیت و بتن فونداسیون اتفاق می‌افتد. این فاصله اگرچه کوچک به‌نظر می‌رسد، اما باقی ماندن آن میتواند تماس کامل بین صفحه ستون و فونداسیون را کاهش دهد. برای برطرف کردن این مشکل، گروت زیر بیس پلیت فضای خالی موجود را پر میکند و بستری مناسب برای انتقال یکنواخت نیرو ایجاد میکند.بااین‌حال، اجرای گروتریزی فقط به ریختن یک ملات در زیر صفحه ستون محدود نیست و آماده‌سازی محل، روش اجرا و عمل‌آوری، همگی در کیفیت نهایی اتصال نقش دارند.

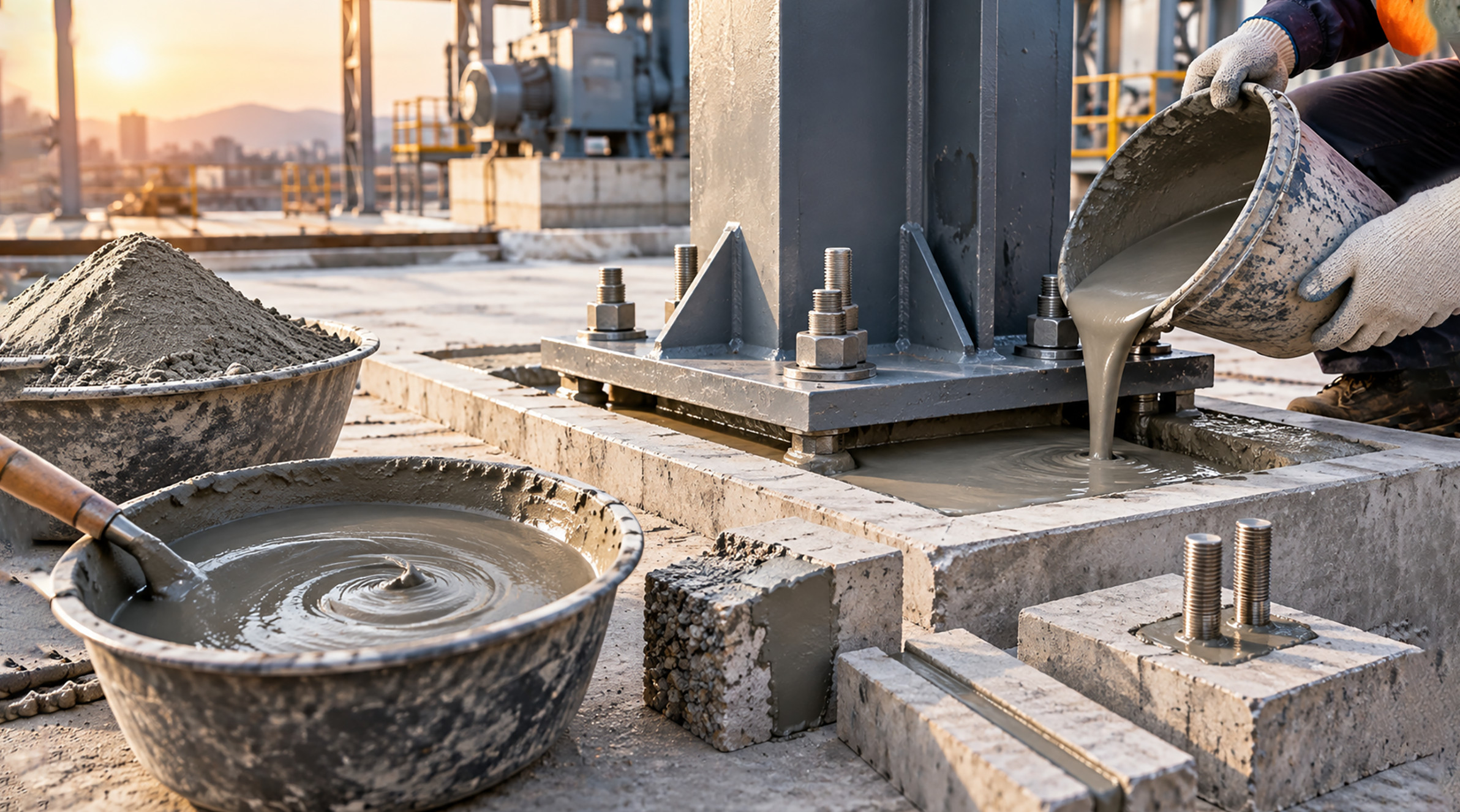

گروتریزی چیست؟
گروتریزی فرایندی است که در آن فضای خالی بین دو سطح با استفاده از ملات گروت پر میشود تا اتصال، تکیه‌گاه و انتقال نیرو بین اجزا به شکل مناسب‌تری انجام شود. در پروژه‌های ساختمانی، این عملیات بیشتر برای پر کردن فاصله بین بیس پلیت و فونداسیون ، نصب تجهیزات سنگین و ایجاد یک بستر یکنواخت زیر قطعات سازه‌ای استفاده میشود.
برخلاف ملات‌های معمولی، گروت‌ها معمولاً برای داشتن مقاومت بالا، روانی مناسب و کاهش احتمال ایجاد جمع‌شدگی طراحی می‌شوند. این ویژگی‌ها باعث میشود گروت بتواند فضاهای محدود را پر کند و پس از سخت شدن، یک لایه مقاوم در محل اتصال ایجاد کند.
برای آشنایی بیشتر با ساختار، انواع و ویژگی‌های این ماده می‌توانید مقاله گروت چیست را مطالعه نمایید.
چرا زیر بیس پلیت و صفحه ستون گروتریزی میشود؟
در اجرای سازه‌های فلزی، ستون‌ها معمولاً از طریق صفحه ستون یا بیس پلیت به فونداسیون متصل می‌شوند. اگرچه سطح بالایی فونداسیون پیش از نصب صفحه ستون آماده میشود، اما در عمل ممکن است به‌دلیل ناهمواری بتن، خطاهای اجرایی یا تفاوت در تراز، تمام سطح زیر بیس پلیت به‌صورت کامل با بتن تماس نداشته باشد.
گروتریزی زیر صفحه ستون این فضای خالی را پر میکند و باعث میشود نیروهای واردشده از ستون به شکل یکنواخت‌تری به فونداسیون منتقل شوند. برای درک بهتر اهمیت این اتصال، باید توجه داشت که فونداسیون تنها یک بخش زیرین ساختمان نیست، بلکه وظیفه انتقال بارهای سازه به زمین را بر عهده دارد. آشنایی با اینکه فونداسیون چیست و چه نقشی در پایداری ساختمان دارد، اهمیت اجرای صحیح جزئیاتی مانند گروتریزی زیر بیس پلیت را بهتر نشان می‌دهد.
در واقع، گروت مانند یک لایه واسط عمل میکند که علاوه‌بر افزایش سطح تماس، از ایجاد نقاط تمرکز تنش جلوگیری میکند. این موضوع در کنار کیفیت بتن فونداسیون، نقش مهمی در دوام و پایداری اتصال دارد.

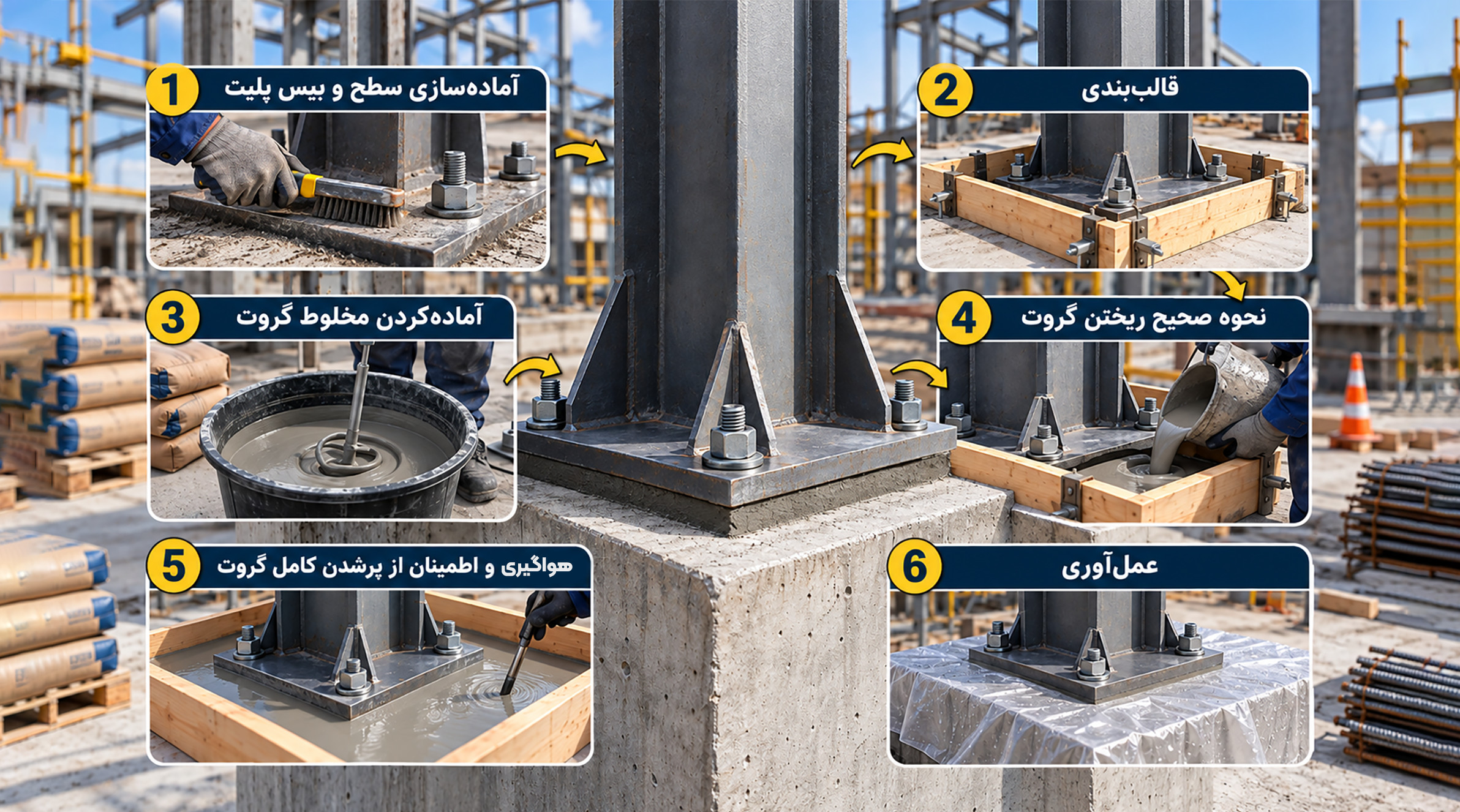

مراحل گروتریزی زیر بیس پلیت
کیفیت نهایی اتصال بین صفحه ستون و فونداسیون به نحوه اجرای صحیح گروتریزی وابسته است. این فرایند تنها شامل ریختن گروت در فضای زیر بیس پلیت نیست، بلکه مجموعه‌ای از مراحل شامل آماده‌سازی محل، تنظیم شرایط اجرا، پر کردن کامل فضای زیر صفحه ستون و مراقبت پس از اجرا را شامل میشود.
رعایت دقت در تمام مراحل اجرا، نقش مهمی در جلوگیری از ایجاد حفره، کاهش مقاومت و جداشدگی گروت از سطح بتن دارد.
آماده‌سازی سطح و بیس پلیت
پیش از اجرای گروت، سطح بتن فونداسیون، قسمت زیرین بیس پلیت و اطراف محل اجرا باید کاملاً تمیز شود. وجود گردوغبار، روغن، ذرات سست یا آلودگی میتواند چسبندگی گروت به سطح را کاهش دهد.
همچنین، باید تراز بودن صفحه ستون و آماده بودن محل اجرای گروت بررسی شود. در صورت وجود ایراد در سطح بتن یا نیاز به اصلاح تراز، این مشکلات باید قبل از شروع عملیات برطرف شوند. کیفیت آماده‌سازی بتن، که پایه اصلی اتصال است، تاثیر مستقیمی بر نتیجه نهایی دارد و اجرای صحیح بتن‌ریزی در مراحل اولیه پروژه اهمیت زیادی پیدا میکند.
در ادامه پیشنهاد می‌کنیم، مقاله مربوط به بتن چیست را مطالعه نمایید، تا در مسیر انتخاب نوع بتن برای ساخت‌وساز به انتخاب دقیقی دست پیدا کنید.
قالب‌بندی
پس از آماده‌سازی محل، اطراف بیس پلیت قالب‌بندی میشود تا از خروج گروت جلوگیری شود. آب‌بندی مناسب قالب و ایجاد مسیر مشخص برای ورود مخلوط، به پر شدن کامل فضای زیر صفحه ستون و کاهش احتمال ایجاد حفره کمک میکند.
آماده‌کردن مخلوط گروت
آماده‌سازی گروت باید بر اساس دستورالعمل تولیدکننده انجام شود؛ زیرا مقدار آب، زمان اختلاط و روش ترکیب مواد بر روانی و مقاومت نهایی آن تاثیر می‌گذارند. استفاده از آب بیش از مقدار توصیه‌شده نیز میتواند خواص گروت را پس از سخت شدن کاهش دهد.
نحوه صحیح ریختن گروت
اجرای پیوسته گروت، فضای زیر بیس پلیت را به‌طور کامل پر میکند و مانع شکل‌گیری حفره‌های خالی میشود. ورود مخلوط از یک سمت نیز به خروج هوا و ایجاد سطح تماس یکنواخت زیر صفحه ستون کمک میکند.
هواگیری و اطمینان از پرشدن کامل گروت
وجود حباب هوا زیر بیس پلیت میتواند سطح تماس را کاهش دهد و نقاط ضعف ایجاد کند. اجرای صحیح گروت با روانی مناسب و کنترل جریان مخلوط، به پر شدن کامل فضای زیر صفحه ستون کمک میکند.
عمل‌آوری
پس از گروتریزی، عمل‌آوری مناسب برای حفظ مقاومت و جلوگیری از ترک‌خوردگی اهمیت دارد. کنترل رطوبت، جلوگیری از خشک شدن سریع و محافظت از محل اجرا در ساعات اولیه، به رسیدن گروت به کیفیت مطلوب کمک میکند.
گروتریزی چه کاربردی دارد؟
گروتریزی در پروژه‌های ساختمانی و صنعتی برای ایجاد یک اتصال مقاوم و پر کردن فضاهای خالی بین اجزا استفاده میشود. مهم‌ترین کاربردهای آن شامل موارد زیر است:
- پر کردن فضای خالی زیر بیس پلیت و صفحه ستون
- ایجاد بستر یکنواخت برای انتقال بار تجهیزات سنگین
- نصب ماشین‌آلات و تجهیزات صنعتی
- تثبیت قطعات سازه‌ای و افزایش کیفیت اتصال
- اصلاح ناهمواری‌های محدود در محل نصب قطعات
به‌طور کلی، هرجا نیاز باشد بین دو سطح اتصال کامل و مقاوم ایجاد شود، گروت میتواند به‌عنوان یک لایه پرکننده و انتقال‌دهنده نیرو مورداستفاده قرار گیرد.
ضخامت مناسب گروت زیر بیس پلیت
ضخامت لایه گروت زیر بیس پلیت باید بر اساس شرایط پروژه، فاصله موجود بین فونداسیون و صفحه ستون و مشخصات فنی گروت انتخاب شود. هدف اصلی این است که تمام فضای زیر بیس پلیت به‌صورت یکنواخت پر شود و هیچ نقطه خالی یا ضعف در محل اتصال باقی نماند.
ضخامت بیش از حد یا کمتر از مقدار موردنیاز ممکن است روی عملکرد گروت تاثیر بگذارد. در بسیاری از پروژهها، ضخامت گروت زیر صفحه ستون در محدوده چند سانتی‌متر اجرا میشود، اما مقدار دقیق باید طبق طراحی سازه، نوع گروت و توصیه‌های فنی سازنده تعیین شود.
مهم‌تر از عدد ضخامت، یکنواختی لایه گروت و اطمینان از تماس کامل آن با سطح زیر بیس پلیت است؛ زیرا هدف اصلی این عملیات، ایجاد یک بستر مقاوم برای انتقال صحیح نیروها می‌باشد.

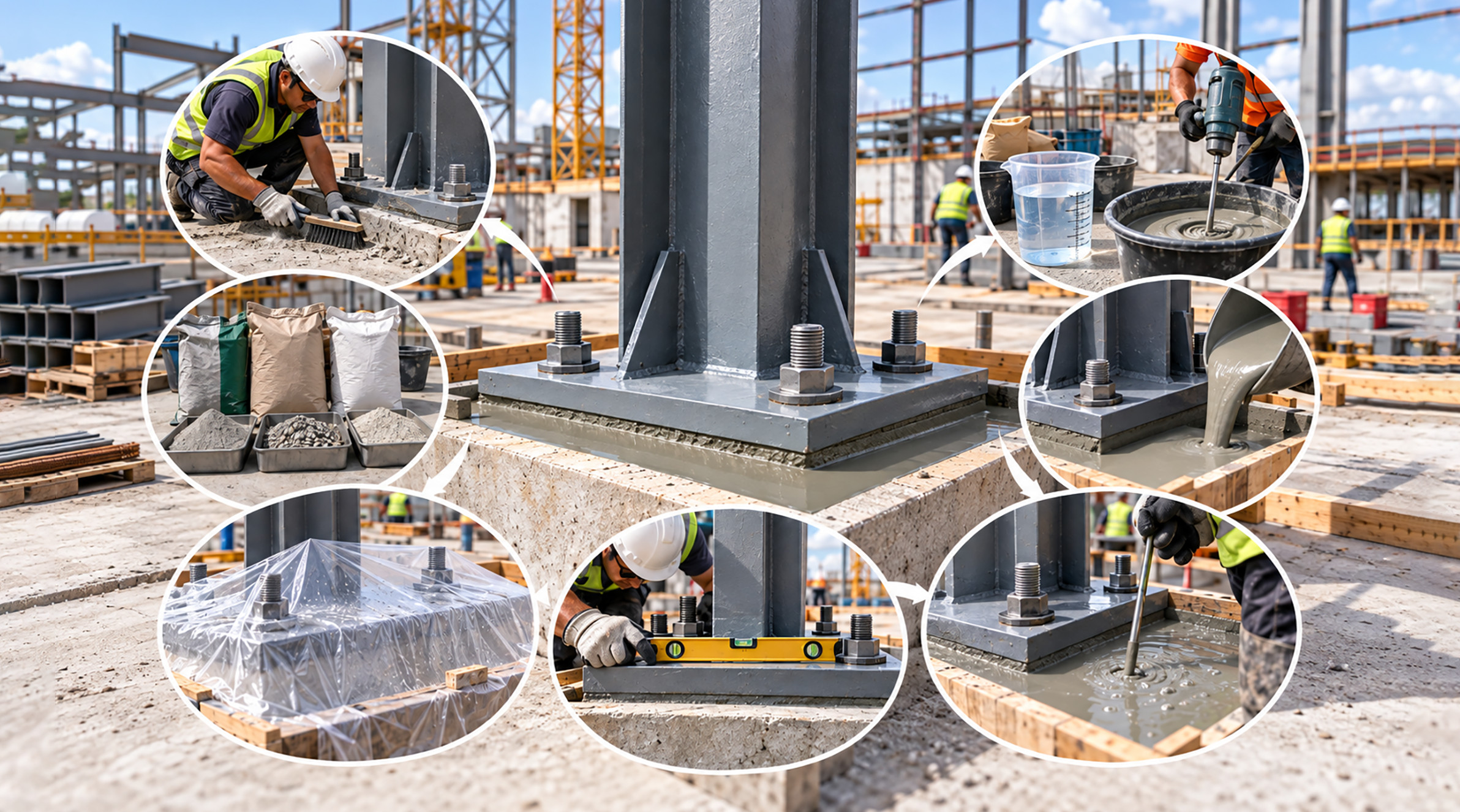

نکات مهم اجرای گروتریزی
رعایت اصول اجرایی در زمان گروتریزی، تاثیر مستقیمی بر مقاومت و دوام اتصال بین صفحه ستون و فونداسیون دارد. مهم‌ترین نکات این فرایند عبارت‌اند از:
| دلایل اهمیت | نکته اجرایی |
|---|---|
| افزایش چسبندگی گروت و جلوگیری از ضعف اتصال | آماده‌سازی و تمیزکاری کامل سطح فونداسیون و زیر بیس پلیت |
| تأمین مقاومت، دوام و عملکرد موردنیاز اتصال | انتخاب گروت مناسب براساس شرایط پروژه |
| جلوگیری از کاهش مقاومت و تغییر خواص مخلوط | رعایت مقدار آب و دستورالعمل اختلاط گروت |
| جلوگیری از ایجاد حفره و کاهش کیفیت انتقال نیرو | پر کردن کامل فضای زیر بیس پلیت |
| ایجاد سطح یکنواخت و جلوگیری از مشکلات سازه‌ای | کنترل تراز بودن صفحه ستون قبل از اجرا |
| جلوگیری از ایجاد فضای خالی و کاهش مقاومت | خارج کردن هوای محبوس در زمان اجرای گروت |
| افزایش مقاومت نهایی و کاهش احتمال ترک‌خوردگی | رعایت شرایط عمل‌آوری پس از گروتریزی |
اشتباهات رایج در گروتریزی
برخی خطاهای اجرایی می‌توانند باعث کاهش مقاومت، دوام و عملکرد اتصال بین بیس پلیت و فونداسیون شوند. مهم‌ترینِ این اشتباهات عبارت‌اند از:
- اجرای گروت روی سطح آلوده به گردوغبار، روغن یا ذرات سست: این کار باعث کاهش چسبندگی گروت و ایجاد ضعف در اتصال میشود.
- استفاده از آب بیشتر از مقدار توصیه‌شده: افزایش آب ممکن است روانی مخلوط را بیشتر کند، اما مقاومت نهایی گروت را کاهش می‌دهد.
- انتخاب گروت نامناسب برای شرایط پروژه: هر پروژه بر اساس میزان بار، شرایط محیطی و نیاز سازه به گروت مناسب نیاز دارد.
- پر نکردن کامل فضای زیر بیس پلیت: باقی ماندن حفره‌های خالی باعث کاهش سطح تماس و انتقال نامناسب نیرو میشود.
- بی‌توجهی به هواگیری: وجود حباب‌های هوا میتواند باعث ایجاد نقاط ضعف در لایه گروت شود.
- اعمال بار قبل از رسیدن گروت به مقاومت کافی: بهره‌برداری زودهنگام میتواند عملکرد اتصال را تحت‌تاثیر قرار دهد.
- رعایت نکردن شرایط عمل‌آوری: خشک شدن سریع گروت احتمال ترک‌خوردگی و کاهش دوام آن را افزایش می‌دهد.
جمع بندی
گروتریزی زیر بیس پلیت یکی از مراحل مهم در اتصال سازه‌های فلزی به فونداسیون است؛ زیرا فضای خالی بین صفحه ستون و بتن میتواند روی نحوه انتقال نیرو و پایداری اتصال تاثیر بگذارد. اجرای صحیح گروت باعث میشود این فاصله به‌طور کامل پر شده و یک سطح تماس یکنواخت بین اجزای سازه ایجاد شود.
بااین‌حال، کیفیت نهایی این عملیات فقط به انتخاب گروت مناسب وابسته نیست. آماده‌سازی سطح، اجرای دقیق مراحل، هواگیری و عمل‌آوری صحیح، همگی در عملکرد نهایی اتصال نقش دارند. رعایت این نکات کمک میکند گروت زیر بیس پلیت بتواند وظیفه خود را در انتقال بار و افزایش دوام سازه به‌درستی انجام دهد.
سوالات متداول
مهم‌ترین دلیل ایجاد حفره زیر بیس پلیت چیست؟
هواگیری نامناسب، روانی ناکافی گروت، اجرای ناپیوسته یا پر نشدن کامل فضای زیر صفحه ستون از عوامل اصلی ایجاد حفره در لایه گروت هستند.
آیا مقدار آب بیشتر باعث اجرای راحتتر گروت میشود؟
اگرچه آب بیشتر میتواند روانی مخلوط را افزایش دهد، اما مقدار بیش از حد آن باعث کاهش مقاومت و تغییر خواص گروت پس از سخت شدن میشود.
آیا گروتریزی زیر بیس پلیت در فضای باز هم امکان‌پذیر است؟
بله، اما باید شرایط محیطی مانند دما، رطوبت و سرعت خشک شدن کنترل شود تا کیفیت نهایی گروت تحت‌تاثیر قرار نگیرد.
آیا میتوان بدون گروت، بیس پلیت را روی فونداسیون نصب کرد؟
خیر، باقی ماندن فضای خالی بین بیس پلیت و بتن فونداسیون میتواند باعث کاهش سطح تماس و ایجاد نقاط ضعف در محل اتصال شود. بنابراین، در بسیاری از پروژهها از گروت برای پر کردن این فاصله استفاده میشود.
چرا زیر بیس پلیت گروتریزی میکنند؟
گروتریزی زیر بیس پلیت باعث پر شدن فاصله بین صفحه ستون و فونداسیون میشود و با ایجاد سطح تماس یکنواخت، انتقال بهتر نیرو و افزایش پایداری اتصال را فراهم میکند.
