آرماتوربندی؛ بخش پنهان اما حیاتی تمامی سازه‌های بتنی
تحریریه مهراکو
|۱۲ مهر ۱۴۰۵
پیش از آنکه بتن در قالب‌ها ریخته شود، شبکه‌ای از میلگرد در بخش‌های مختلف سازه شکل می‌گیرد؛ شبکه‌ای که پس از پایان کار دیده نمی‌شود، اما کیفیت اجرای آن می‌تواند بر ایمنی و دوام ساختمان اثر بگذارد. انتخاب نادرست میلگرد، فاصله‌گذاری غیراصولی یا بی‌دقتی در اتصالات، ممکن است بعدها با ایجاد ترک، تغییرشکل یا کاهش توان سازه در تحمل بار خود را نشان دهد.به این مرحله از آماده‌سازی و اتصال میلگردها، آرماتوربندی گفته میشود. شیوه اجرای آن در فونداسیون، تیر، ستون، سقف و پروژه‌هایی مانند پل، تونل و مخزن یکسان نیست و باید متناسب با نقشه و شرایط سازه انجام شود. در این مقاله، کاربردهای آرماتوربندی، مزایا و محدودیت‌های آن و نکاتی را بررسی می‌کنیم که کیفیت نتیجه نهایی را تعیین می‌کنند.
آرماتوربندی چیست؟
وقتی بتن تحت کشش، خمش یا نیروهای جانبی قرار می‌گیرد، ممکن است ترک بخورد و آسیب ببیند. برای جبران این ضعف، میلگردهای فولادی درون بخش‌های بتنی ساختمان قرار می‌گیرند تا نیروهایی را تحمل کنند که بتن به‌تنهایی توان مقابله با آن‌ها را ندارد.
در آرماتوربندی، میلگردها مطابق نقشه سازه در محل‌های مشخص قرار می‌گیرند و به یکدیگر متصل میشوند تا پیش از بتنریزی، شبکه‌ای منظم و مقاوم تشکیل دهند. پس از ریختن بتن، این شبکه فولادی درون آن باقی می‌ماند و همراه بتن، ساختاری یکپارچه و مستحکم به نام بتن مسلح به‌وجود می‌آورد. آرماتوربندی در فونداسیون، تیر، ستون، سقف و دیوارهای برشی کاربرد دارد و به افزایش مقاومت، کنترل ترک‌خوردگی و پایداری ساختمان کمک می‌کند.

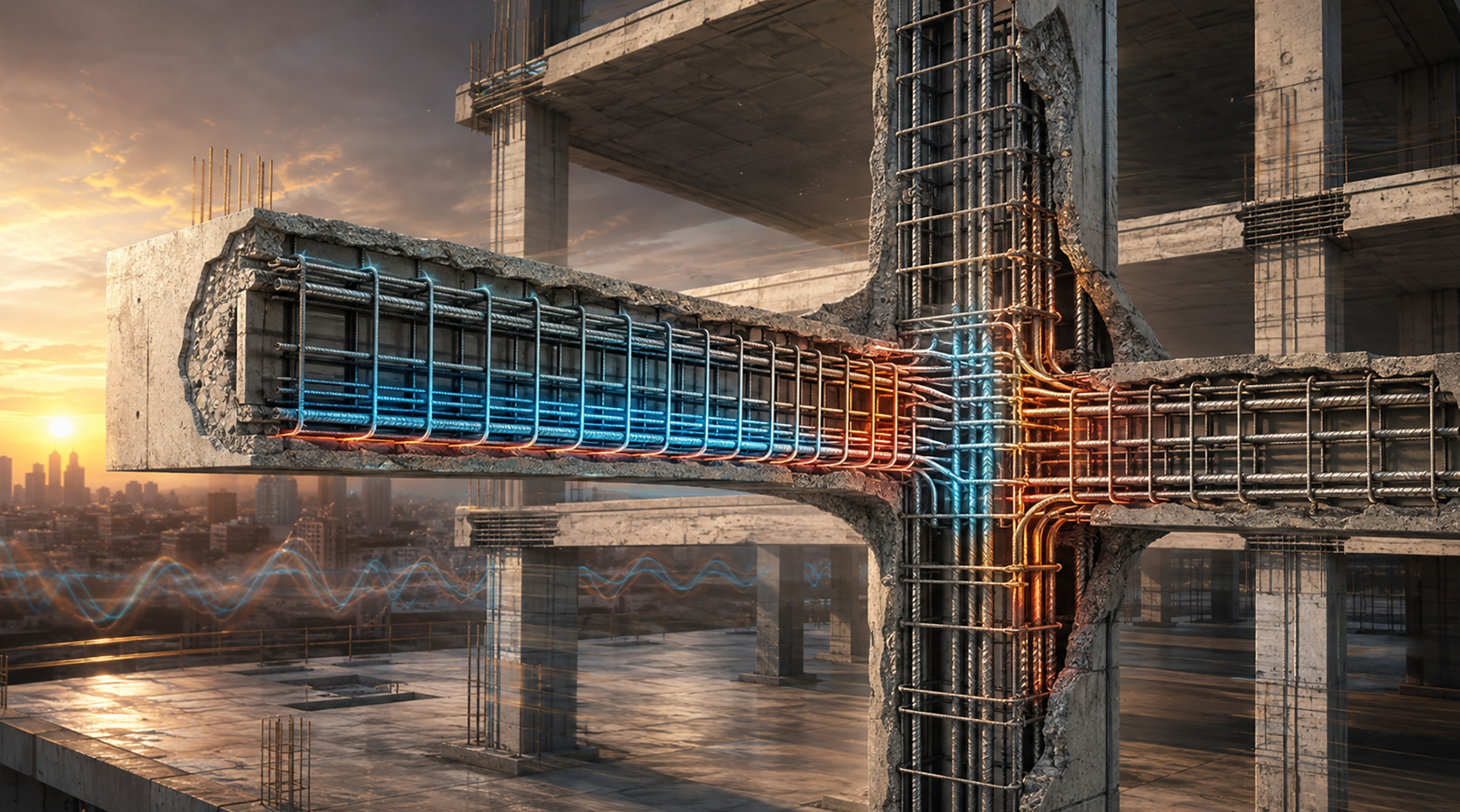

هدف از آرماتوربندی ساختمان چیست؟
چرا در ساخت سازه‌های بتنی از آرماتور استفاده میشود و ارماتوربندی چه تاثیری بر مقاومت سازه دارد؟ برای پاسخ دقیق به این پرسش‌ها، در ادامه مهمترین اهداف ارماتور بندی را بررسی کرده‌ایم:
- آرماتوربندی برای افزایش مقاومت کششی بتن : بتن در برابر فشار مقاومت بالایی دارد، اما توان آن برای تحمل نیروهای کششی محدود است. میلگردها این ضعف را جبران می‌کنند و مانع از آن میشوند که بتن در اثر کشیده‌شدن به سرعت ترک بخورد یا بشکند.
- آرماتوربندی برای کنترل ترک‌خوردگی اعضای بتنی : میلگردها از ایجاد تمام ترک‌های بتن جلوگیری نمی‌کنند؛ اما می‌توانند عرض و گسترش ترک‌ها را محدود کنند. در نتیجه، ترک‌ها به‌صورت کنترل‌شده در سطح عضو بتنی پخش میشوند و احتمال آسیب جدی کاهش می‌یابد.
- تاثیر آرماتوربندی در تحمل بهتر نیروهای برشی و خمشی : اعضایی مانند تیر، سقف، ستون و فونداسیون علاوه‌بر تحمل وزن سازه، در معرض نیروهای خمشی و برشی نیز قرار دارند. میلگردهای طولی و عرضی با تقویت بتن، مقاومت این بخش‌ها را در برابر خم‌شدن، ترک‌خوردگی و گسیختگی افزایش می‌دهند.
- آرماتوربندی برای افزایش یکپارچگی و پایداری سازه : آرماتورها بخش‌های مختلف سازه بتنی را به یکدیگر مرتبط می‌کنند و مسیر مناسبی برای انتقال نیرو به وجود می‌آورند. این پیوستگی باعث میشود اجزایی مانند تیر، ستون، سقف و فونداسیون هماهنگ‌تر عمل کنند و پایداری کلی سازه افزایش یابد.
- آرماتوربندی جهت بهبود عملکرد ساختمان در برابر زلزله : آرماتوربندی اصولی، شکل‌پذیری اعضای بتنی را افزایش می‌دهد؛ یعنی سازه می‌تواند هنگام زلزله بخشی از تغییرشکل‌های ایجادشده را بدون شکست ناگهانی تحمل کند. در نتیجه، احتمال گسترش ترک‌ها، آسیب شدید اجزای سازه و فروریختن ساختمان کاهش می‌یابد.
آرماتوربندی چه کاربردی دارد؟
یک فونداسیون زمانی می‌تواند پایه‌ای مطمئن برای ساختمان باشد که آرماتورهای آن دقیق و اصولی در کنار هم قرار گرفته باشند. بعد از بتنریزی، میلگردها و بتن در کنار یکدیگر بخشی مقاوم می‌سازند که وزن ساختمان را تحمل می‌کند و نیروها را به زمین انتقال می‌دهد. اگر آرماتوربندی درست انجام نشود، حتی بتن باکیفیت هم نمی‌تواند عملکردی را که از فونداسیون انتظار می‌رود، به‌تنهایی فراهم کند. البته کاربرد آرماتوربندی فقط به فونداسیون محدود نمی‌شود؛ در ادامه، مهمترین کاربردهای آن را در بخش‌های مختلف ساختمان و پروژه‌های عمرانی بررسی کرده‌ایم:
کاربرد آرماتوربندی در اجزای ساختمان
آرماتوربندی در هر بخش از ساختمان، نقش متفاوتی دارد. در فونداسیون به انتقال بهتر بار کمک می‌کند، در ستون‌ها مقاومت سازه را افزایش می‌دهد و در تیرها و سقف‌ها مانع آسیب‌دیدگی بتن در برابر خمش و کشش میشود. نوع، تعداد و محل قرارگیری میلگردها نیز بر اساس وظیفه هر عضو و نقشه سازه تعیین میشود.
- آرماتوربندی فونداسیون: فونداسیون وزن ساختمان را دریافت و به زمین منتقل می‌کند. آرماتورها مقاومت آن را در برابر خمش، کشش و ترک‌خوردگی افزایش می‌دهند و کمک می‌کنند بار سازه به شکل مناسب‌تری در سطح پی توزیع شود. اگر می‌خواهید درباره انواع فونداسیون اطلاعات بیشتری کسب کنید و دقیق‌تر بدانید فونداسیون چیست، پیشنهاد می‌کنیم مقالات مربوط به این موارد را در وبسایت مهراکو مطالعه نمایید.
- آرماتوربندی ستون: ستون‌ها وظیفه انتقال بار طبقات و سقف‌ها به فونداسیون را بر عهده دارند. میلگردهای طولی و خاموت‌ها به ستون کمک می‌کنند فشار، خمش و نیروهای جانبی واردشده را بهتر تحمل کند و هنگام زلزله پایداری بیشتری داشته باشد.
- آرماتوربندی تیر: تیرها بار سقف را دریافت کرده و به ستون‌ها منتقل می‌کنند. آرماتورها مقاومت تیر را در برابر خم‌شدن و برش افزایش می‌دهند و از گسترش ترک‌هایی که بر اثر بارگذاری به وجود می‌آیند، جلوگیری می‌کنند.
- آرماتوربندی سقف: میلگردهای سقف به تحمل وزن افراد، تجهیزات، کف‌سازی و دیگر بارهای واردشده کمک می‌کنند. این آرماتورها مقاومت سقف را در برابر خمش افزایش می‌دهند و ترک‌های ناشی از بارگذاری، جمع‌شدگی بتن و تغییرات دما را کنترل می‌کنند.
- آرماتوربندی دیوار برشی: دیوار برشی وظیفه مقابله با نیروهای جانبی ناشی از باد و زلزله را بر عهده دارد. آرماتورهای عمودی و افقی، مقاومت دیوار را افزایش می‌دهند و به کنترل ترک‌خوردگی و تغییرشکل آن کمک می‌کنند.
- آرماتوربندی راهپله: میلگردهای به‌کاررفته در راهپله، وزن پله‌ها و بار ناشی از رفت‌وآمد را تحمل می‌کنند. این آرماتورها مقاومت بخش بتنی راهپله را در برابر خمش و ترک‌خوردگی افزایش می‌دهند و باعث انتقال بار به تکیه‌گاه‌ها میشوند.
- آرماتوربندی دیوار حائل: دیوار حائل برای نگهداشتن خاک و تحمل فشار جانبی آن ساخته میشود. آرماتوربندی به دیوار کمک می‌کند در برابر خم‌شدن، ترک‌خوردگی و واژگونی ناشی از فشار خاک و آب مقاومت بیشتری داشته باشد.

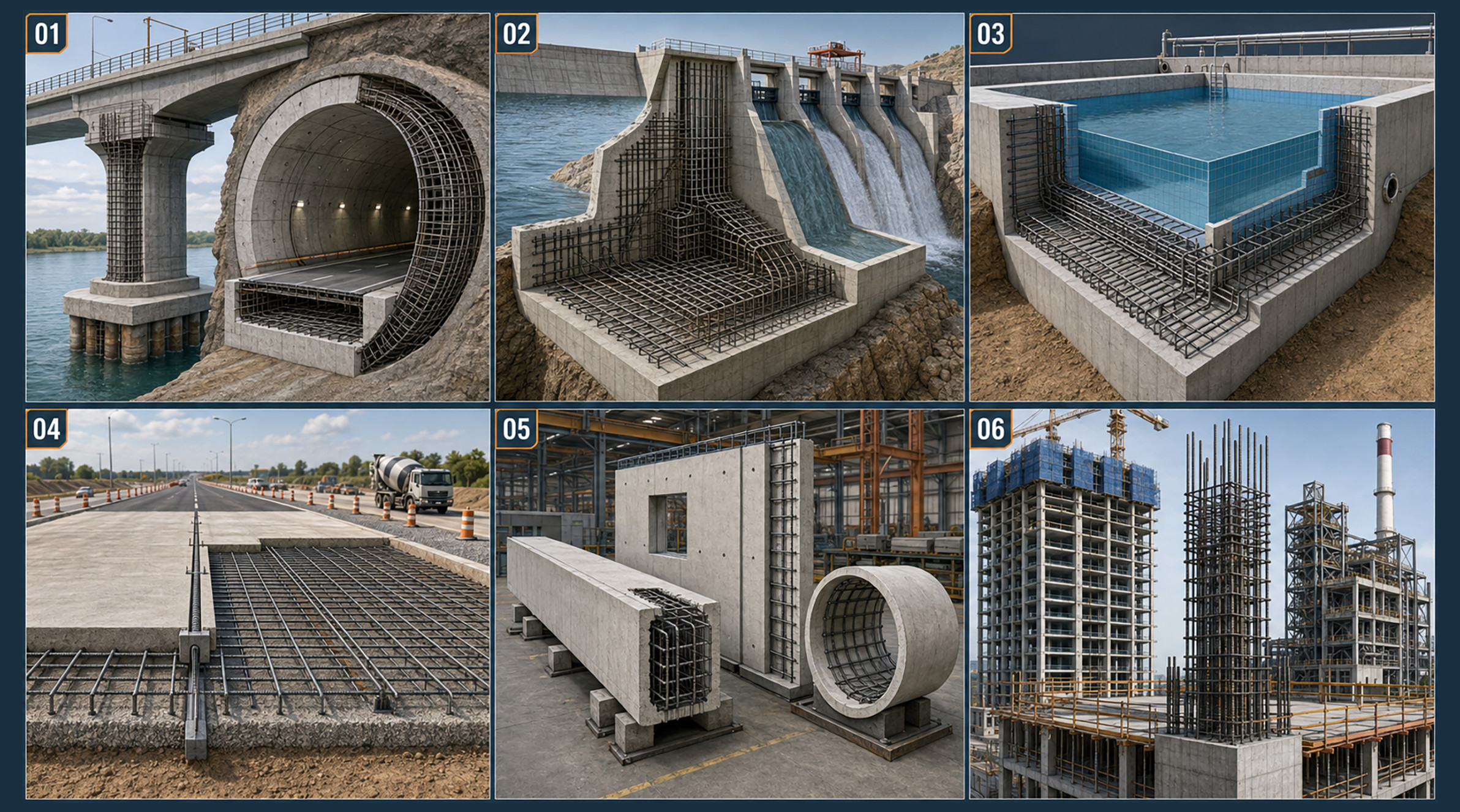

کاربرد آرماتوربندی در پروژه‌های عمرانی
برای ساخت بسیاری از سازه‌ها از میلگرد برای ایجاد استحکام استفاده میشود تا بخش‌های بتنی مقاومت بیشتری در برابر نیروهای واردشده داشته باشند. در ادامه، مهمترین کاربردهای آرماتوربندی در پروژه‌های عمرانی را بررسی کرده‌ایم:
- پل‌ها و تونل‌ها: در پل‌ها، آرماتورها به عرشه، پایه‌ها و دیگر بخش‌های بتنی کمک می‌کنند وزن وسایل نقلیه و نیروهای ناشی از ارتعاش را تحمل کنند. در تونل‌ها نیز میلگردها مقاومت دیواره‌ها و پوشش بتنی را در برابر فشار خاک افزایش می‌دهند.
- سدها و سازه‌های آبی: بخش‌های مختلف سدها، کانال‌ها و دیگر سازه‌های آبی همواره در معرض فشار آب قرار دارند. آرماتوربندی به بتن کمک می‌کند این فشار را بهتر تحمل کند و در برابر ترک‌خوردگی و نشت آب مقاومت بیشتری داشته باشد.
- مخازن بتنی و استخرها: کف و دیواره مخازن و استخرها باید فشار آب را به‌طور مداوم تحمل کنند. میلگردها مقاومت این بخش‌ها را افزایش می‌دهند و احتمال ایجاد ترک، تغییرشکل و نشت آب را کاهش می‌دهند.
- روسازی‌های بتنی: در برخی مسیرها، محوطه‌های صنعتی و جاده‌های بتنی، از آرماتور برای کنترل ترک‌های ناشی از عبور وسایل نقلیه، تغییرات دما و جمع‌شدگی بتن استفاده میشود. برای آشنایی بیشتر با ساختار مسیرها و لایه‌های آن‌ها، پیشنهاد می‌کنیم مقاله روسازی راه را مطالعه کنید.
- قطعات بتنی پیش‌ساخته: قطعاتی مانند تیر، ستون، دال و پنل بتنی پیش از انتقال به محل پروژه در کارخانه تولید میشوند. آرماتوربندی به این قطعات کمک می‌کند نیروهای واردشده هنگام جابه‌جایی، نصب و استفاده را بدون شکست یا ترک‌خوردگی شدید تحمل کنند.
- ساختمان‌های بلندمرتبه و صنعتی: برج‌ها، کارخانه‌ها و سازه‌های صنعتی با بارهای سنگین، نیروی باد، زلزله و وزن تجهیزات روبه‌رو هستند. آرماتوربندی در فونداسیون، ستون‌ها، تیرها، سقف‌ها و دیوارهای برشی این سازه‌ها انجام میشود تا استحکام و پایداری لازم برای تحمل چنین نیروهایی فراهم شود.
مزایای آرماتوربندی ساختمان
- افزایش مقاومت کششی بتن
- افزایش مقاومت در برابر خمش و برش
- کنترل ترک‌خوردگی بتن
- افزایش استحکام و پایداری سازه
- بهبود یکپارچگی اجزای ساختمان
- افزایش شکل‌پذیری سازه
- بهبود عملکرد ساختمان در برابر زلزله
- افزایش توان تحمل بارهای سنگین
- کاهش احتمال شکست ناگهانی اعضای بتنی
- افزایش عمر مفید سازه
- امکان اجرای سازه‌های بلند و پیچیده
افزایش مقاومت فونداسیون، تیر، ستون و
معایب و محدودیت‌های آرماتوربندی
معایب و محدودیت‌های استفاده از آرماتوربندی را نیز در ادامه آورده‌ایم:
- افزایش هزینه خرید، حمل و نصب میلگرد
- افزایش مدت‌زمان اجرای پروژه
- نیاز به نیروی ماهر و آرماتوربند باتجربه
- نیاز به نظارت دقیق پیش از بتنریزی
- حساسیت بالا به اشتباهات اجرایی
- دشواربودن اصلاح خطاها پس از بتنریزی
- احتمال جابه‌جایی میلگردها هنگام بتنریزی
- دشوارشدن عبور و تراکم بتن در شبکه‌های متراکم
- احتمال ایجاد حفره یا کرموشدگی بتن در صورت اجرای نامناسب
- خطر خوردگی میلگرد در محیط‌های مرطوب و خورنده
- افزایش مصرف فولاد در صورت طراحی غیراصولی
- افزایش وزن سازه در مقایسه با برخی روش‌های ساخت سبک
- نیاز به رعایت دقیق فاصله میلگردها، وصلهها و پوشش بتنی
- کاهش دوام سازه در صورت استفاده از میلگرد غیراستاندارد یا بتن نامناسب

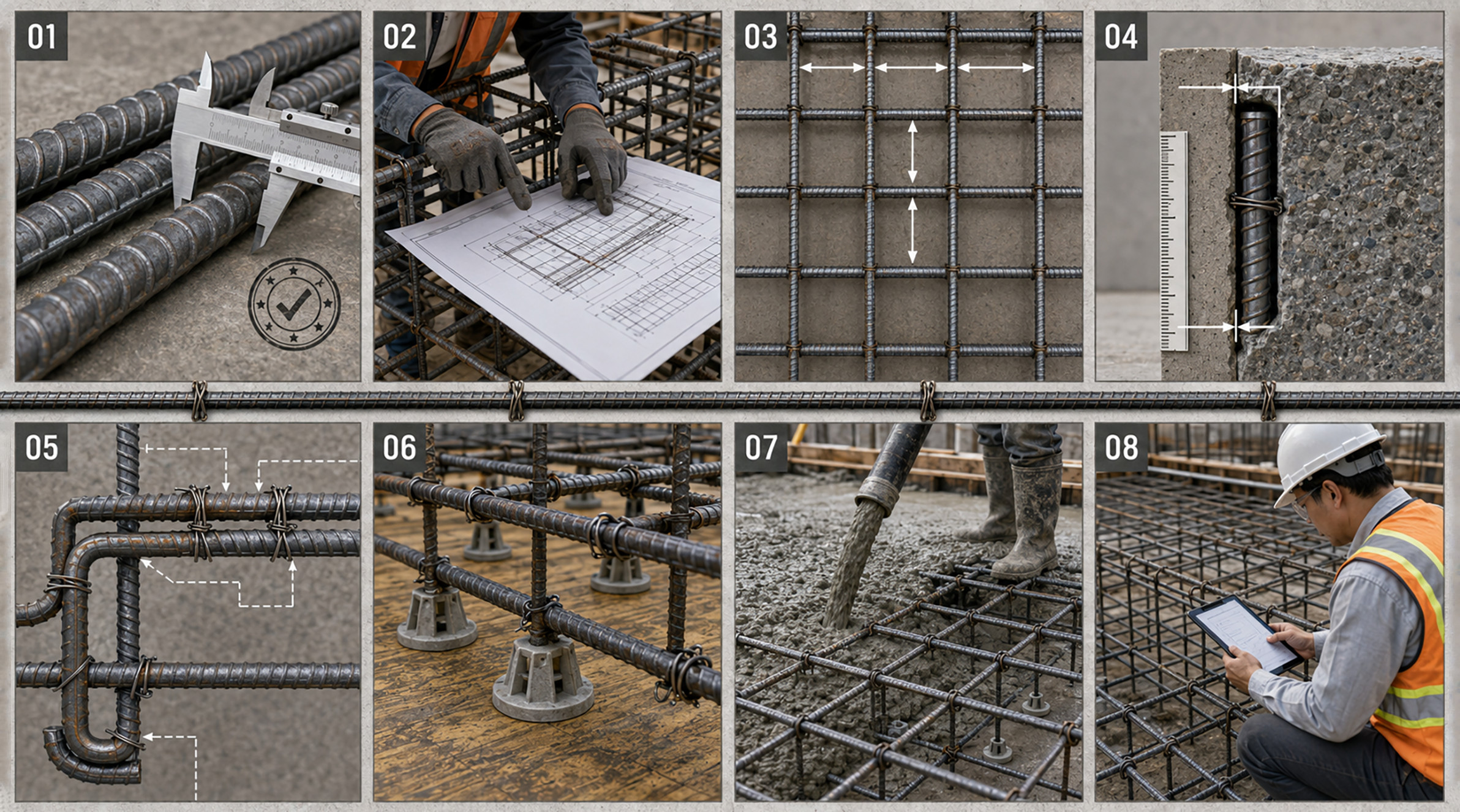

عوامل موثر بر کیفیت آرماتوربندی
کیفیت آرماتوربندی به استفاده از میلگرد استاندارد، اجرای دقیق نقشه سازه، رعایت فاصله میلگردها، پوشش بتنی مناسب و ثابت‌ماندن آرماتورها هنگام بتنریزی بستگی دارد. خم‌ها، وصلهها و اتصالات نیز باید درست اجرا شوند و مهندس ناظر پیش از بتنریزی، شبکه میلگرد را بررسی کند.
نتیجه آرماتوربندی اصولی زمانی به‌خوبی دیده میشود که بتن اطراف میلگردها نیز کیفیت و تراکم مناسبی داشته باشد. برای تهیه بتن باکیفیت، باید نوع و استاندارد سیمان باتوجه به شرایط محیطی و نیاز پروژه انتخاب شود. بنابراین، هنگام خرید نباید فقط قیمت سیمان را ملاک قرار داد؛ بلکه کیفیت، تازگی، نحوه نگهداری و تناسب آن با نوع بتن نیز باید بررسی شود.
جمع بندی
آنچه از بررسی آرماتوربندی می‌توان دریافت این است که عملکرد یک سازه بتنی فقط به کیفیت بتن یا مقدار میلگرد مصرفی وابسته نیست؛ بلکه هماهنگی میان طراحی، مصالح و نحوه اجرا نتیجه نهایی را مشخص می‌کند. جای‌گذاری دقیق میلگردها در بخشهایی مانند پی، تیر، ستون و سقف، امکان ساخت بناها و پروژه‌های عمرانی مقاوم‌تر را فراهم می‌سازد. در مقابل، انتخاب مصالح نامناسب، رعایت‌نکردن نقشه یا خطاهای اجرایی می‌تواند هزینه و آسیب‌های بعدی را افزایش دهد.
بنابراین، آرماتوربندی باید مرحله‌ای تخصصی و نیازمند کنترل دقیق در نظر گرفته شود، نه صرفاً چیدن و اتصال تعدادی میلگرد.
سوالات متداول
آرماتوربندی در کدام قسمتهای ساختمان انجام میشود؟
آرماتوربندی در بخشهایی مانند فونداسیون، تیر، ستون، سقف، دیوار برشی، راهپله و دیوار حائل اجرا میشود. نوع و مقدار میلگرد موردنیاز در هر بخش براساس نقشه سازه تعیین میشود.
آیا افزایش تعداد میلگردها باعث مقاوم‌ترشدن ساختمان میشود؟
خیر؛ استفاده از میلگرد بیشتر بدون محاسبات مهندسی الزاماً مقاومت سازه را افزایش نمی‌دهد. تعداد، قطر، فاصله و محل قرارگیری میلگردها باید مطابق نقشه و نیاز سازه انتخاب شوند.
مهمترین نکات در اجرای آرماتوربندی چیست؟
استفاده از میلگرد استاندارد، رعایت فاصلهها، اجرای صحیح خم و وصله، تامین پوشش بتنی مناسب و ثابت نگهداشتن میلگردها هنگام بتنریزی از مهمترین نکات اجرایی هستند.
آرماتوربندی باید چه زمانی بررسی شود؟
شبکه میلگرد باید پس از پایان آرماتوربندی و پیش از شروع بتنریزی بررسی شود. در این مرحله، تعداد و قطر میلگردها، فاصلهها، وصلهها، اتصالات و پوشش بتنی توسط افراد مسئول کنترل میشوند.
آیا میلگرد زنگزده برای آرماتوربندی قابل استفاده است؟
زنگزدگی سطحی و محدود همیشه به معنای غیرقابلاستفادهبودن میلگرد نیست؛ اما پوستهشدن، خوردگی عمیق یا کاهش قطر آن باید پیش از اجرا توسط فرد متخصص بررسی شود.
