لولهکشی ساختمان را چگونه اصولی و بی نقص انجام دهیم؟
تحریریه مهراکو
|۹ مهر ۱۴۰۵
چرا در بعضی ساختمان‌ها مدت کوتاهی پس از بهره‌برداری، فشار آب کم میشود، فاضلاب به‌درستی تخلیه نمی‌شود یا نشتی در بخش‌های پنهان اتفاق می‌افتد؟ این مشکلات معمولا به تصمیم‌هایی برمی‌گردند که هنگام طراحی مسیر، انتخاب لوله و اجرای اتصالات گرفته شده‌اند. در این مقاله، لولهکشی ساختمان را از مرحله انتخاب روش و مصالح تا نصب، آزمایش و برآورد هزینه بررسی کرده‌ایم تا مشخص شود هر بخش چگونه باید اجرا شود و چه نکاتی در نتیجه نهایی تاثیر بیشتری دارند.
لولهکشی ساختمان چیست؟
لولهکشی ساختمان برای انتقال و جابه‌جایی آب، فاضلاب، گاز و در برخی موارد، تامین آب موردنیاز سیستمهای آتشنشانی و اطفای حریق اجرا میشود. در این سیستم از لوله‌هایی با جنس‌های مختلف، از انواع پلیمری و پلیکا گرفته تا لولههای فلزی و گالوانیزه، استفاده میشود.
هرچه طراحی و اجرای لولهکشی دقیق‌تر، اصولی‌تر و حرفه‌ای‌تر انجام شود، ایمنی و آسایش ساکنان افزایش پیدا میکند و احتمال بروز مشکلاتی مانند نشتی، گرفتگی، افت فشار و خرابی‌های پرهزینه کاهش می‌یابد.
انواع لولهکشی ساختمان
لولهکشی ساختمان را میتوان بر اساس کاربرد، روش توزیع لوله‌ها و محل اجرای آن‌ها دسته‌بندی کرد. هرکدام از این روش‌ها برای بخش مشخصی از ساختمان مناسب هستند و انتخاب آن‌ها به نوع پروژه، نقشه تاسیسات، بودجه و شرایط اجرا بستگی دارد.
- انواع لولهکشی ساختمان بر اساس کاربرد
مهم‌ترین انواع لولهکشی ساختمان از نظر کاربرد عبارت‌اند از:
- لولهکشی آب سرد و گرم: برای رساندن آب مصرفی به آشپزخانه، حمام، سرویس‌های بهداشتی و سایر نقاط مصرف اجرا میشود.
- لولهکشی فاضلاب و هواکش: وظیفه جمع‌آوری و خارج‌کردن فاضلاب را بر عهده دارد و از ورود بوی نامطبوع به فضای ساختمان جلوگیری میکند.
- لولهکشی گاز: برای انتقال گاز از کنتور به تجهیزاتی مانند اجاق، بخاری، آبگرمکن و پکیج به کار می‌رود.
- لولهکشی سیستمهای گرمایشی: آب گرم را میان پکیج یا موتورخانه و تجهیزاتی مانند رادیاتور، فن‌کویل و گرمایش از کف جابه‌جا میکند.
- لولهکشی آتشنشانی: آب موردنیاز تجهیزات اطفای حریق مانند اسپرینکلر و جعبه آتشنشانی را تامین میکند.
- لولهکشی آب باران: آب جمع‌شده روی بام، تراس و محوطه را به مسیرهای دفع آب‌های سطحی هدایت میکند.
- انواع لولهکشی بر اساس روش اجرا
لولهکشی آب ساختمان معمولاً به دو روش انشعابی و کلکتوری اجرا میشود.
لولهکشی انشعابی
در روش انشعابی، یک خط اصلی در ساختمان اجرا میشود و انشعاب‌های مختلف از آن به نقاط مصرف می‌رسند. این روش معمولاً هزینه اجرای کمتری دارد و در پروژه‌های کوچک یا لولهکشی روکار استفاده میشود. بااین‌حال، استفاده هم‌زمان از چند شیر ممکن است باعث کاهش فشار آب در برخی نقاط شود.
لولهکشی کلکتوری
در روش کلکتوری، آب ابتدا وارد کلکتور میشود و سپس از طریق یک مسیر جداگانه به هر نقطه مصرف می‌رسد. این روش توزیع یکنواخت‌تر فشار آب، کنترل آسان‌تر انشعابات و دسترسی بهتر برای تعمیرات را فراهم میکند، اما به لوله بیشتر و هزینه اجرای بالاتری نیاز دارد.
- انواع لولهکشی براساس محل نصب
لوله‌ها از نظر محل قرارگیری نیز به دو شکل روکار و توکار اجرا می‌شوند.
لولهکشی روکار
در این روش، لوله‌ها روی سطح دیوار یا سقف نصب می‌شوند و دسترسی به آن‌ها برای بررسی و تعمیر آسان‌تر است. لولهکشی روکار بیشتر در بازسازی ساختمان‌ها، موتورخانه‌ها و فضاهای صنعتی کاربرد دارد.
لولهکشی توکار
در لولهکشی توکار، مسیر لوله‌ها داخل دیوار، کف یا سقف قرار می‌گیرد. این روش ظاهر مرتب‌تری ایجاد میکند، اما باید پیش از پوشاندن مسیرها، تمام لوله‌ها و اتصالات از نظر نشتی و عملکرد صحیح آزمایش شوند.
- انواع لولهکشی بر اساس جنس لوله
برای اجرای شبکه‌های مختلف ساختمان از لولههای پلیمری، پلیکا، پلی‌اتیلن، پنج‌لایه، مسی، فولادی، گالوانیزه و چدنی استفاده میشود. هرکدام از این لوله‌ها ویژگی‌ها و کاربرد متفاوتی دارند؛ برای مثال، لوله پلیکا بیشتر در شبکه فاضلاب، لوله پنج‌لایه در آب‌رسانی و سیستمهای گرمایشی و لوله فولادی در لولهکشی گاز کاربرد دارد.
انتخاب جنس لوله باید بر اساس نوع کاربرد، فشار و دمای کاری، محل نصب، شرایط محیطی و ضوابط فنی پروژه انجام شود. بنابراین، نمی‌توان یک نوع لوله را برای تمام بخش‌های ساختمان مناسب دانست.

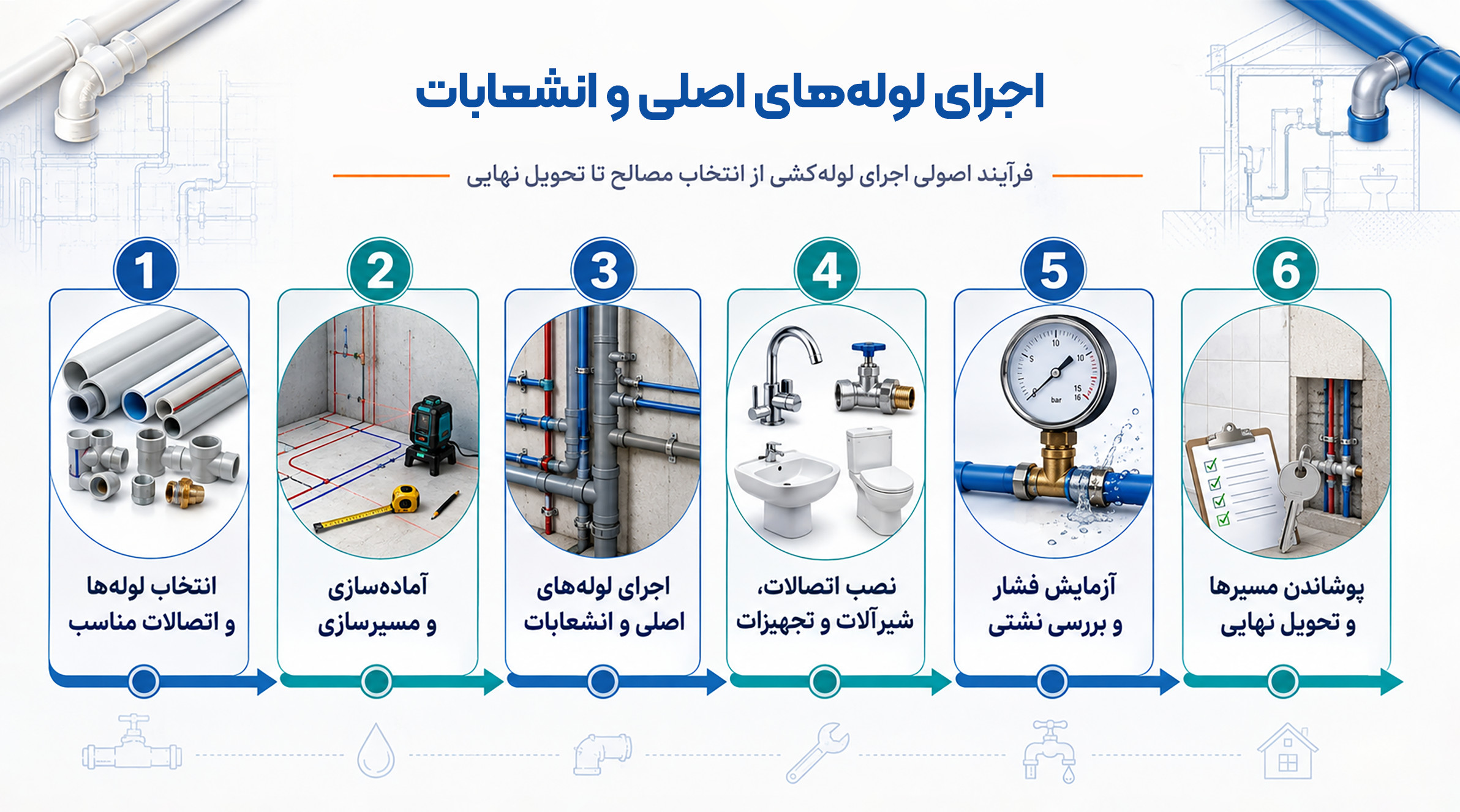

مراحل لولهکشی ساختمان از صفر تا صد
اجرای لولهکشی ساختمان فقط به نصب چند لوله در دیوار یا کف محدود نمی‌شود. این کار از بررسی نقشه و انتخاب مسیر مناسب آغاز میشود و تا نصب تجهیزات، آزمایش شبکه و ثبت مسیر نهایی ادامه پیدا میکند.
مراحلی که در ادامه می‌خوانید، چارچوب کلی اجرای لولهکشی ساختمان هستند. جزئیات اجرای شبکه آب، فاضلاب، گاز و سیستمهای گرمایشی با یکدیگر تفاوت دارد و هرکدام باید مطابق نقشه و ضوابط فنی مخصوص خود اجرا شوند.
بررسی نقشه ساختمان و طراحی مسیر لوله‌ها
پیش از شروع اجرا، نقشه‌های معماری، سازه و تاسیسات باید با دقت بررسی شوند. در این مرحله، محل رایزرها، انشعابات، شیرهای اصلی و نقاط مصرف مانند آشپزخانه، حمام، سرویس بهداشتی و تجهیزات گرمایشی مشخص میشود.
قطر لوله‌ها باید متناسب با مقدار مصرف، فشار موردنیاز و تعداد انشعابات انتخاب شود. در شبکه فاضلاب نیز مسیر و شیب لوله‌ها باید به‌گونه‌ای باشد که پساب بدون توقف و گرفتگی از ساختمان خارج شود.
مسیرهای پیشنهادی باید با تیرها، ستون‌ها، دیوارهای سازه‌ای، سیم‌کشی برق و کانال‌های تهویه تداخل نداشته باشند. بررسی این موارد باید با هماهنگی طراح، مجری و ناظر پروژه انجام شود.
انتخاب لوله‌ها و اتصالات مناسب
جنس و قطر لوله باید بر اساس کاربرد، فشار کاری، دمای آب یا سیال، محل نصب و شرایط محیطی پروژه انتخاب شود. برای مثال، در بخش‌های مختلف ساختمان ممکن است از لولههای پلی‌پروپیلن، پنج‌لایه، پلی‌اتیلن، پی‌وی‌سی، فولادی یا گالوانیزه استفاده شود.
نوع اتصال نیز باید با جنس لوله هماهنگ باشد. اتصالات پرسی، جوشی، چسبی، رزوه‌ای و مکانیکی هرکدام روش نصب مخصوصی دارند و باید مطابق دستورالعمل سازنده اجرا شوند. استفاده از لوله و اتصال ناسازگار میتواند احتمال نشتی و خرابی زودهنگام را افزایش دهد.
آماده‌سازی و مسیرسازی
پس از نهایی‌شدن نقشه، مسیر لوله‌ها روی کف، دیوار یا سقف علامت‌گذاری میشود. سپس محل عبور لوله‌ها، رایزرها، کلکتورها و تجهیزات برای شروع نصب آماده خواهد شد.
شیارزنی باید با ابزار مناسب و در ابعاد مشخص انجام شود. ایجاد شیار یا بازشو در تیر، ستون، دیوار برشی و سایر اجزای سازه‌ای بدون بررسی و تایید مهندس سازه مجاز نیست؛ زیرا ممکن است مقاومت ساختمان را کاهش دهد.
پس از اجرای لوله‌ها و تایید مسیر، شیارهای ایجادشده باید با مصالح مناسب ترمیم شوند. گچ یکی از مصالح پرکاربرد برای پوشاندن شیارها و آماده‌سازی سطح دیوار است. کیفیت آن در این مرحله اهمیت زیادی دارد؛ زیرا گچی که دانه‌بندی نامناسب، ناخالصی زیاد یا زمان گیرش نامنظم داشته باشد، به‌خوبی داخل شیار قرار نمی‌گیرد و اتصال یکدستی با سطح اطراف ایجاد نمی‌کند. در نتیجه، محل عبور لوله ممکن است پس از خشک‌شدن یا اجرای رنگ به‌صورت خط، فرورفتگی یا ترک روی دیوار دیده شود و دوباره به ترمیم نیاز پیدا کند.
بنابراین، اگر به‌دنبال خرید گچ ساختمانی باکیفیت هستید و می‌خواهید پس از بررسی قیمت‌های به‌روز و مقایسه دقیق محصولات، سفارش خود را ثبت نمایید، پیشنهاد می‌کنیم همین حالا به فروشگاه اینترنتی مهراکو مراجعه کنید.
اجرای لولههای اصلی و انشعابات
در این مرحله، لولههای اصلی، رایزرهای عمودی و انشعابات مربوط به طبقات و واحدها مطابق نقشه نصب می‌شوند. مسیرها باید تا حد امکان کوتاه، منظم و بدون خم یا اتصال غیرضروری باشند.
در شبکه فاضلاب، رعایت شیب یکنواخت اهمیت زیادی دارد. تمام لوله‌ها نیز باید با بست و ساپورت مناسب در محل خود ثابت شوند تا وزن لوله، جریان آب یا لرزش تجهیزات، فشار اضافی به اتصالات وارد نکند.
در محل عبور لوله‌ها از دیوارها، سقف‌ها یا درزهای ساختمان باید فضای لازم برای حرکت و انبساط لوله در نظر گرفته شود. این کار احتمال ترک‌خوردگی، تغییر شکل و آسیب‌دیدن اتصالات را کاهش میدهد.
نصب اتصالات، شیرآلات و تجهیزات
پس از استقرار خطوط اصلی، شیرهای قطع‌و‌وصل، کلکتورها، دریچه‌های بازدید و نقاط اتصال تجهیزات نصب می‌شوند. موقعیت این قطعات باید با نقشه هماهنگ باشد و دسترسی به آن‌ها برای سرویس یا تعمیرات آینده حفظ شود.
ارتفاع و محل خروجی لولههای مربوط به شیرآلات، پکیج، رادیاتور، روشویی و سایر تجهیزات باید پیش از کاشی‌کاری یا اجرای پوشش نهایی کنترل شود. روش اتصال و آب‌بندی قطعات نیز باید متناسب با جنس لوله و استانداردهای اجرایی باشد.
آزمایش و بررسی نشتی
پیش از پوشاندن مسیرها، تمام شبکه باید از نظر نشتی، آب‌بندی اتصالات و عملکرد صحیح بررسی شود. انجام این آزمایش در زمانی که لوله‌ها هنوز در دسترس هستند، امکان اصلاح ایرادها را با کمترین میزان تخریب فراهم میکند.
روش آزمایش تمام سیستم‌ها یکسان نیست. شبکه آب معمولاً از نظر تحمل فشار و آب‌بندی اتصالات بررسی میشود، درحالی‌که شبکه فاضلاب باید از نظر تخلیه صحیح، شیب و نشتی کنترل شود. لولهکشی گاز نیز آزمایش و ضوابط ایمنی مخصوص خود را دارد و باید توسط مجری دارای صلاحیت بررسی شود.
به‌همین‌دلیل، نباید یک روش عمومی را برای آزمایش تمام بخش‌های لولهکشی ساختمان به‌کار برد.
پوشاندن مسیرها و تحویل نهایی
پس از تایید آزمایش‌ها و شیارها، مسیرهای عبور لوله‌ها پوشانده می‌شوند و سپس عملیات کف‌سازی یا نازک‌کاری ادامه پیدا میکند. اجرای مصالح نیز باید به‌گونه‌ای باشد که فشار مستقیم یا غیرعادی به لوله‌ها و اتصالات منتقل نشود. پیش از پوشاندن نهایی، لازم است از مسیر لوله‌ها عکس‌برداری کنید و باید محل دقیق رایزرها، شیرها و انشعابات در نقشه ثبت شود.
در پایان، عملکرد شیرها، تخلیه فاضلاب، فشار آب، دسترسی تجهیزات و وضعیت ظاهری مسیرها دوباره بررسی میشود و سپس سیستم برای بهره‌برداری تحویل داده خواهد شد.

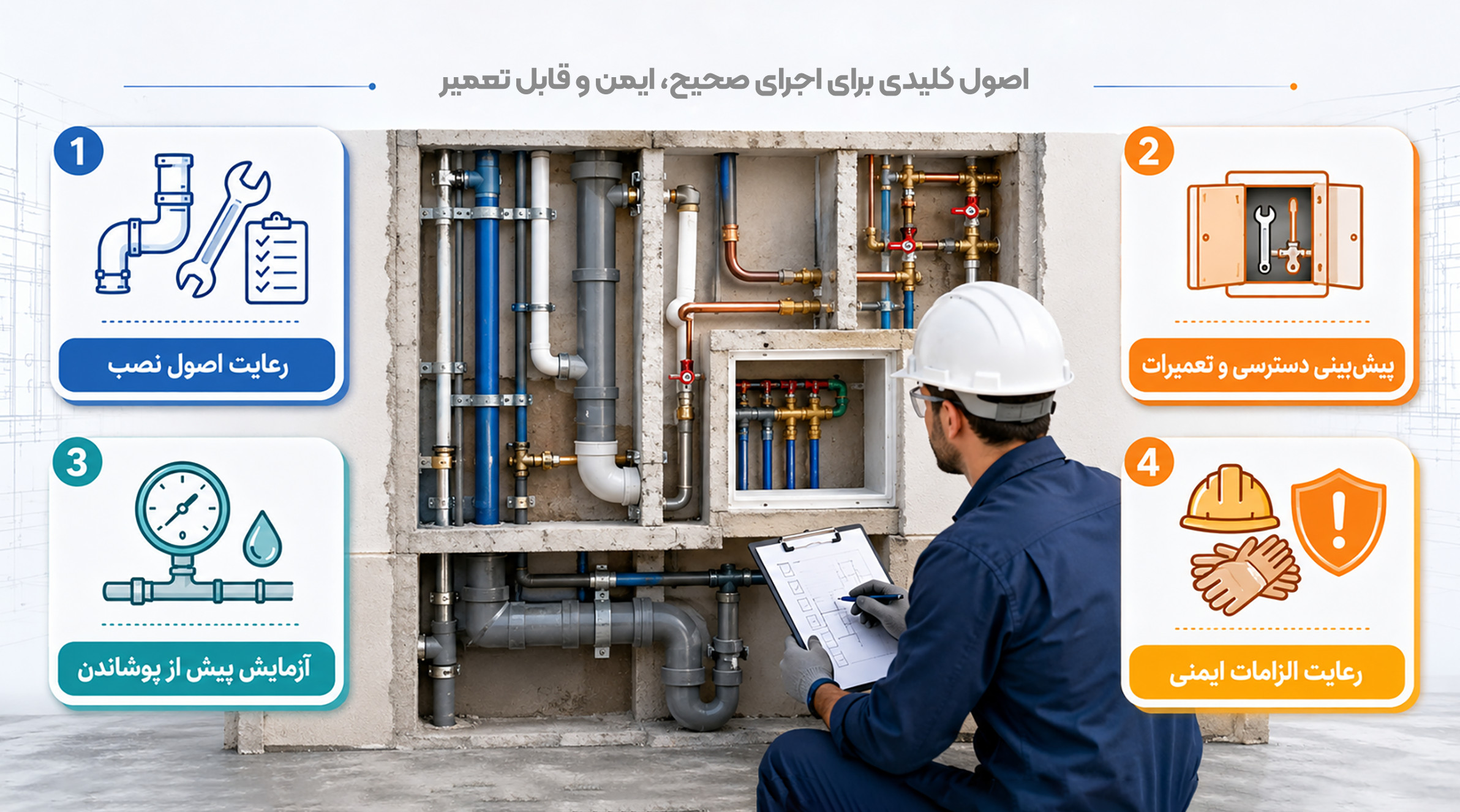

نکات مهم در لولهکشی ساختمان
اجرای اصولی لولهکشی تنها به انتخاب لوله مناسب محدود نمی‌شود؛ مسیر عبور لوله‌ها، نحوه نصب، امکان دسترسی به اتصالات و انجام آزمایش‌های نهایی نیز بر عملکرد و دوام این سیستم تاثیر دارند. برای اینکه در مراحل ساخت‌وساز تصمیم‌های دقیق‌تری داشته باشید، در ادامه، به مهم‌ترین نکات مربوط به لولهکشی ساختمانی پرداخته‌ایم:
طراحی اصولی مسیر لولهکشی
مسیر لوله‌ها باید بر اساس نقشه تاسیسات و باتوجه به محل مصرف، اجزای سازه‌ای و سایر تاسیسات ساختمان تعیین شود. انتخاب مسیر مناسب، دسترسی برای تعمیرات را آسان‌تر میکند و احتمال تداخل با سیم‌کشی برق، کانال‌های تهویه و بخش‌های سازه‌ای را کاهش میدهد.
انتخاب لوله و اتصالات مناسب
جنس، قطر و نوع لوله باید متناسب با کاربرد آن، فشار کاری، دمای آب یا گاز و شرایط محل نصب انتخاب شود. اتصالات نیز باید با جنس لوله هماهنگی کامل داشته باشند و از کیفیت و استاندارد لازم برخوردار باشند؛ زیرا استفاده از قطعات نامناسب میتواند احتمال نشتی، افت فشار و خرابی زودهنگام شبکه را افزایش دهد.
رعایت اصول نصب
در زمان نصب، لوله‌ها باید با شیب، فاصله و تراز مناسب اجرا شوند و با استفاده از بست و ساپورت در جای خود ثابت بمانند. رعایت این اصول از افتادگی، لرزش، تغییر شکل و ایجاد فشار اضافی روی اتصالات جلوگیری میکند و احتمال گرفتگی یا نشتی را کاهش میدهد.
پیش‌بینی دسترسی برای تعمیرات
شیرهای قطع‌و‌وصل، کلکتورها و اتصالاتی که ممکن است در آینده به سرویس یا تعویض نیاز داشته باشند، باید در نقاط قابل‌دسترسی نصب شوند.
آزمایش پیش از پوشاندن مسیرهای لوله
پیش از اجرای گچ‌کاری، کاشی‌کاری یا کف‌سازی، مسیرهای لوله باید از نظر نشتی، فشار و عملکرد صحیح بررسی شوند. انجام این آزمایش‌ها در زمانی که لوله‌ها هنوز در دسترس هستند، امکان شناسایی و رفع ایرادها را فراهم میکند و از تخریب و هزینه‌های اضافی در آینده جلوگیری خواهد کرد.
رعایت الزامات ایمنی
تمام مراحل لولهکشی باید مطابق نقشه‌های تاییدشده، مقررات فنی و دستورالعمل‌های اجرایی انجام شوند. در بخش‌های حساس مانند لولهکشی گاز، استفاده از مجری دارای صلاحیت و انجام آزمایش‌های لازم ضروری است؛ زیرا هرگونه خطا در نصب یا آب‌بندی میتواند ایمنی ساکنان را به خطر بیندازد.
اکنون که با مراحل اجرای اصولی لولهکشی ساختمان آشنا شدید، برای شناخت بهتر روند ساخت‌وساز از اجرای پی تا مراحل پایانی تکمیل ساختمان، پیشنهاد می‌کنیم مقاله «فونداسیون چیست» را مطالعه نمایید.

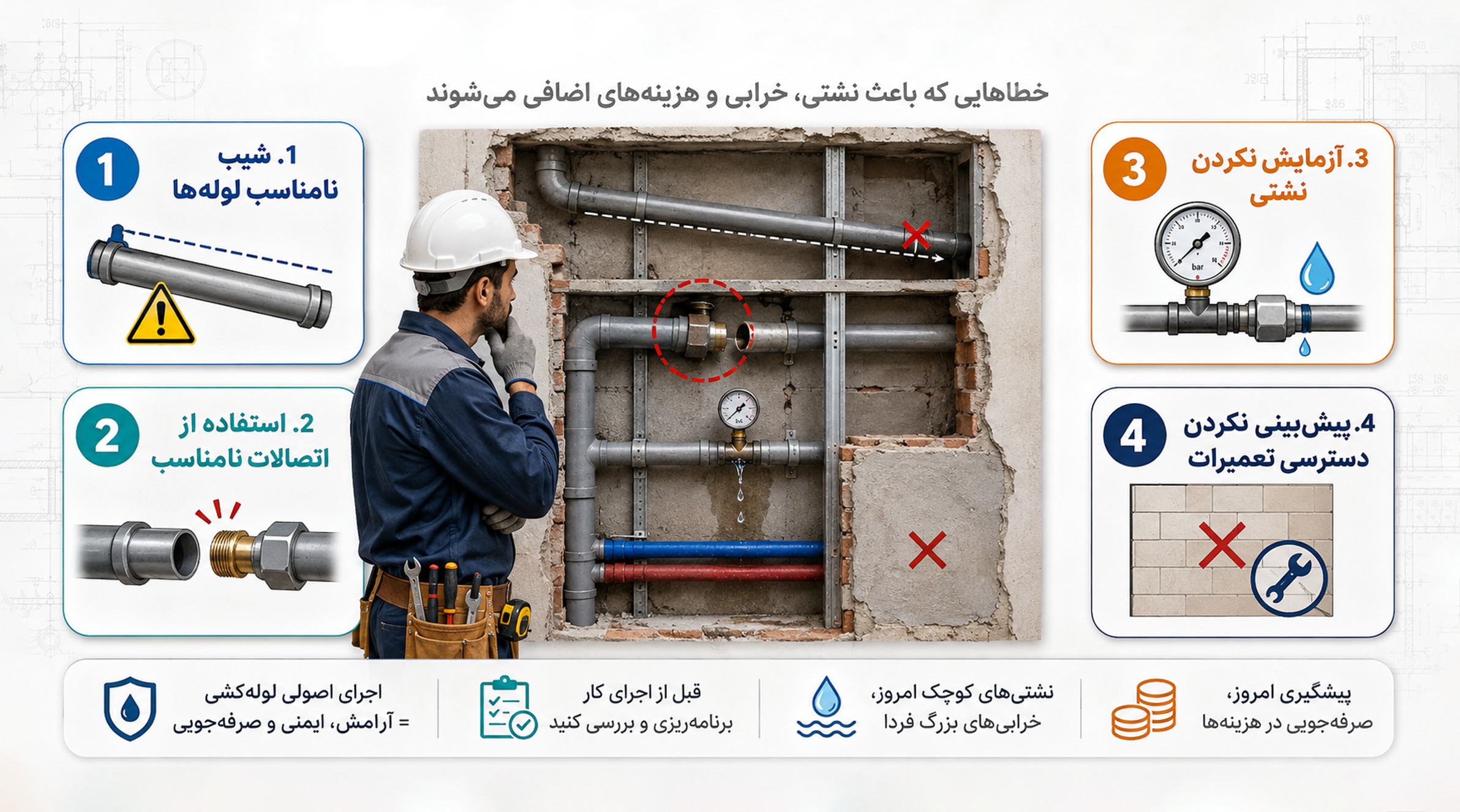

اشتباهات رایج در اجرای لولهکشی ساختمان
برخی خطاهای اجرایی ممکن است عملکرد لولهکشی را مختل کنند و در آینده منجر به تعمیرات پرهزینه شوند. رایج‌ترین این اشتباهات عبارت‌اند از:
- اجرای لولهکشی بدون نقشه دقیق
- انتخاب لوله با جنس یا قطر نامناسب
- استفاده از لوله و اتصالات بی‌کیفیت
- رعایت‌نکردن شیب لولههای فاضلاب
- ایجاد خم و اتصال‌های غیرضروری
- شیارزنی غیراصولی در دیوار یا اجزای سازه
- استفاده‌نکردن از بست و ساپورت مناسب
- قراردادن شیرها و اتصالات در نقاط غیرقابل‌دسترسی
- آب‌بندی نادرست محل اتصالات
- پوشاندن مسیرها پیش از انجام آزمایش نشتی
- ثبت‌نکردن مسیر لوله‌ها در نقشه نهایی
- اجرای لولهکشی گاز توسط افراد فاقد صلاحیت
هزینه لوله کشی ساختمان به چه عواملی بستگی دارد؟
هزینه لولهکشی ساختمان را نمی‌توان با یک عدد ثابت مشخص کرد؛ زیرا شرایط هر پروژه متفاوت است. متراژ ساختمان، تعداد طبقات و واحدها، نوع سیستم لولهکشی، تعداد نقاط مصرف، جنس و قطر لوله‌ها، روش اجرا و دستمزد مجری از مهم‌ترین عوامل موثر بر هزینه نهایی هستند. در ساختمان‌های درحال بازسازی، میزان تخریب دیوار و کف و هزینه جمع‌آوری تاسیسات قدیمی نیز باید در برآوردها در نظر گرفته شود.
علاوه‌بر قیمت لوله، اتصالات، شیرآلات و تجهیزات، تغییرات قیمت سیمان نیز بر هزینه اجرای پروژه اثر می‌گذارد. برای نمونه، پس از پایان لولهکشی معمولاً بخش‌های تخریب‌شده به ترمیم، کف‌سازی یا نازک‌کاری نیاز دارند؛ بنابراین مقدار سیمان مصرفی میتواند هزینه این مراحل را افزایش یا کاهش دهد. برای رسیدن به برآورد دقیق، بهتر است هزینه اجرای شبکه لولهکشی و هزینه ترمیم بخش‌های ساختمانی به‌صورت جداگانه محاسبه شوند.
جمع بندی
کیفیت لولهکشی ساختمان تنها به جنس لوله‌ها وابسته نیست و مجموعه‌ای از تصمیم‌های درست، از طراحی مسیر و انتخاب اتصالات گرفته تا نصب، آزمایش و ثبت مسیرهای اجراشده، نتیجه نهایی را مشخص می‌کنند. هر بخش از لولهکشی، مانند آب، فاضلاب، گاز یا سیستم گرمایشی، شرایط و الزامات مخصوص خود را دارد و باید متناسب با نیاز ساختمان اجرا شود. رعایت این اصول، احتمال بروز نشتی، افت فشار، گرفتگی و تخریب‌های بعدی را کاهش میدهد و نگهداری از تاسیسات را نیز ساده‌تر میکند. برای برآورد هزینه هم باید علاوه‌بر قیمت لوله و اتصالات، عواملی مانند متراژ پروژه، تعداد انشعابات، روش اجرا، دستمزد و هزینه ترمیم دیوار یا کف را در نظر گرفت.
سوالات متداول
لولهکشی ساختمان شامل چه بخشهایی میشود؟
لولهکشی ساختمان معمولاً شامل شبکه آب سرد و گرم، فاضلاب و هواکش، گاز، سیستمهای گرمایشی، آب باران و در برخی پروژهها سیستم آتشنشانی است.
لولهکشی کلکتوری بهتر است یا انشعابی؟
انتخاب میان این دو روش به شرایط پروژه بستگی دارد. روش انشعابی معمولاً ساده‌تر و کم‌هزینه‌تر است، درحالی‌که روش کلکتوری کنترل بهتر انشعابات و توزیع یکنواخت‌تر فشار آب را فراهم میکند.
شیب لولههای فاضلاب چه اهمیتی دارد؟
شیب مناسب باعث حرکت صحیح فاضلاب در مسیر میشود و احتمال تجمع مواد و گرفتگی لوله را کاهش میدهد. شیب نامناسب، چه کم و چه بیشازحد، میتواند عملکرد شبکه را مختل کند.
آیا میتوان لولهکشی گاز را به هر مجری سپرد؟
خیر. لولهکشی گاز بهدلیل حساسیت و خطرات احتمالی باید فقط توسط مجری دارای صلاحیت اجرا و بر اساس ضوابط مربوط آزمایش شود.
هزینه لولهکشی ساختمان چگونه محاسبه میشود؟
متراژ ساختمان، تعداد طبقات و واحدها، نوع سیستم، جنس و قطر لوله‌ها، تعداد نقاط مصرف، روش اجرا، میزان تخریب، دستمزد مجری و هزینه مصالح موردنیاز برای ترمیم، بر هزینه نهایی اثر می‌گذارند.
