پی ساختمان؛ بررسی اجزا و نقش فونداسیون در ساختمان

فونداسیون یا پی ساختمان چیست؟

برای پاسخ ساده به این سوال که فونداسیون ساختمان چیست؟ می‌توان گفت فونداسیون پایین‌ترین بخش سازه است که بارهای واردشده از ستون‌ها، دیوارها و سایر اجزای ساختمان را دریافت و به خاک زیرِ بنا منتقل می‌کند.

فونداسیون معمولاً در زیر سطح زمین ساخته می‌شود و مانند یک واسطه میان سازه و بستر خاک عمل می‌کند. این بخش باید بار ساختمان را به‌گونه‌ای در سطح خاک توزیع کند که فشار واردشده از ظرفیت تحمل زمین بیشتر نباشد.

در زبان عمومی ساختمان‌سازی، واژه‌های «پی» و «فونداسیون» اغلب با مفهومی نزدیک به یکدیگر استفاده می‌شوند. منظور از هر دو، بخشی از ساختمان است که بار سازه را دریافت کرده و به زمین انتقال می‌دهد. بااین‌حال، در بعضی منابع تخصصی ممکن است برای این دو واژه تعریف‌های دقیق‌تری در نظر گرفته شود که بررسی آن به مقاله‌ای جداگانه نیاز دارد.

به‌طور‌‌کلی، فونداسیون ساختمان سه وظیفه اساسی دارد:

• دریافت بارهای واردشده از سازه
• توزیع مناسب بار روی خاک
• حفظ پایداری ساختمان در برابر نشست، جابه‌جایی و واژگونی

بنابراین، فونداسیون فقط یک توده بتنی در زیر ساختمان نیست؛ بلکه بخشی مهندسی‌شده از سازه است که باید بر اساس نتایج مطالعات خاک و محاسبات سازه‌ای طراحی شود.

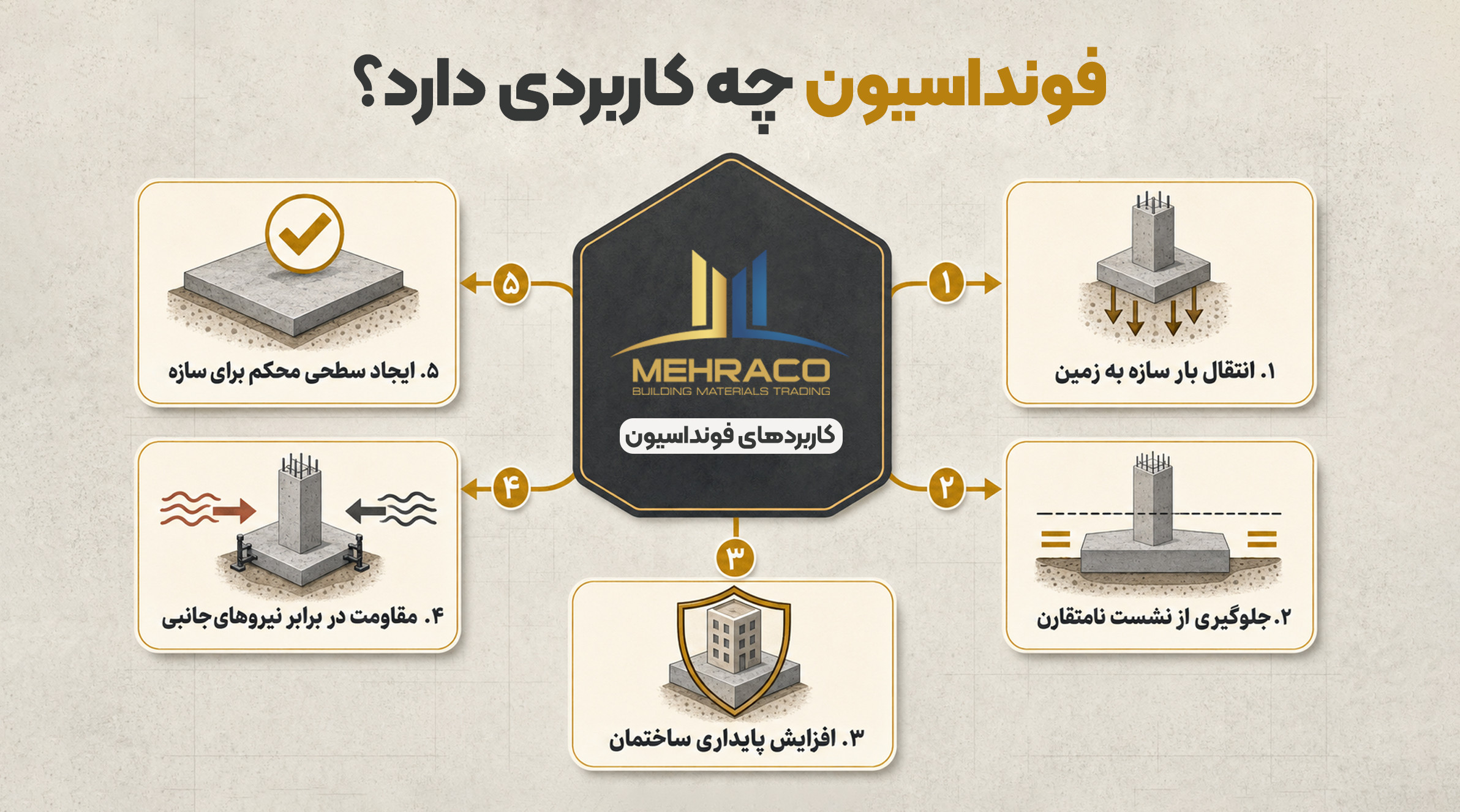

فونداسیون چه کاربردی دارد؟

اصلی‌ترین کاربرد فونداسیون، انتقال ایمن بار ساختمان به زمین است؛ بااین‌حال، وظایف آن تنها به انتقال بار محدود نمی‌شود. در ادامه، مهم‌ترین کاربردهای فونداسیون را بررسی می‌کنیم:

• انتقال بار ساختمان به زمین: وزن سقف‌ها، دیوارها، ستون‌ها، تجهیزات و افراد از طریق اجزای سازه‌ای به فونداسیون منتقل می‌شود. پی این بارها را دریافت می‌کند و به خاک زیر ساختمان انتقال می‌دهد.
• توزیع فشار روی سطح بزرگ‌تر: ستون‌ها معمولاً بار زیادی را در سطحی محدود وارد می‌کنند. فونداسیون این نیرو را در سطح وسیع‌تری از خاک پخش می‌کند تا فشار واردشده به زمین کاهش یابد.
• کنترل نشست ساختمان: مقداری نشست در بسیاری از ساختمان‌ها طبیعی است؛ اما این نشست باید محدود و تا حد امکان یکنواخت باشد. فونداسیون مناسب مانع از ایجاد اختلاف نشست قابل‌توجه میان بخش‌های مختلف سازه می‌شود.
• حفظ پایداری سازه: پی ساختمان در برابر نیروهایی مانند فشار جانبی خاک، باد، زلزله و نیروهای ناشی از حرکت سازه مقاومت می‌کند و احتمال لغزش یا واژگونی ساختمان را کاهش می‌دهد.
• ایجاد سطح مناسب برای اجرای سازه: فونداسیون سطحی پایدار و تراز برای نصب ستون‌ها، دیوارها و سایر اجزای اصلی ساختمان فراهم می‌کند. اجرای صحیح سایر بخش‌های سازه تا حد زیادی به‌دقت و کیفیت این سطح وابسته است.

یک فونداسیون مناسب چه ویژگی‌هایی دارد؟

فونداسیون استاندارد باید از نظر ابعاد، عمق و محل قرارگیری کاملاً با نقشه‌های سازه مطابقت داشته باشد. سطح آن باید تراز و اجزای مختلف پی نیز به‌صورت یکپارچه و هماهنگ اجرا شوند تا ستون‌ها و سایر بخش‌های سازه در محل دقیق خود قرار بگیرند.

همچنین، فونداسیون مناسب باید بتن متراکم و یکنواخت، پوشش کافی روی میلگردها و اتصالات مستحکمی داشته باشد. نبود ترک‌های جدی، حفره‌های خالی، بیرون‌زدگی میلگرد و ناهماهنگی با مسیر تاسیسات نیز از دیگر ویژگی‌هایی است که کیفیت اجرای پی ساختمان را نشان می‌دهد.

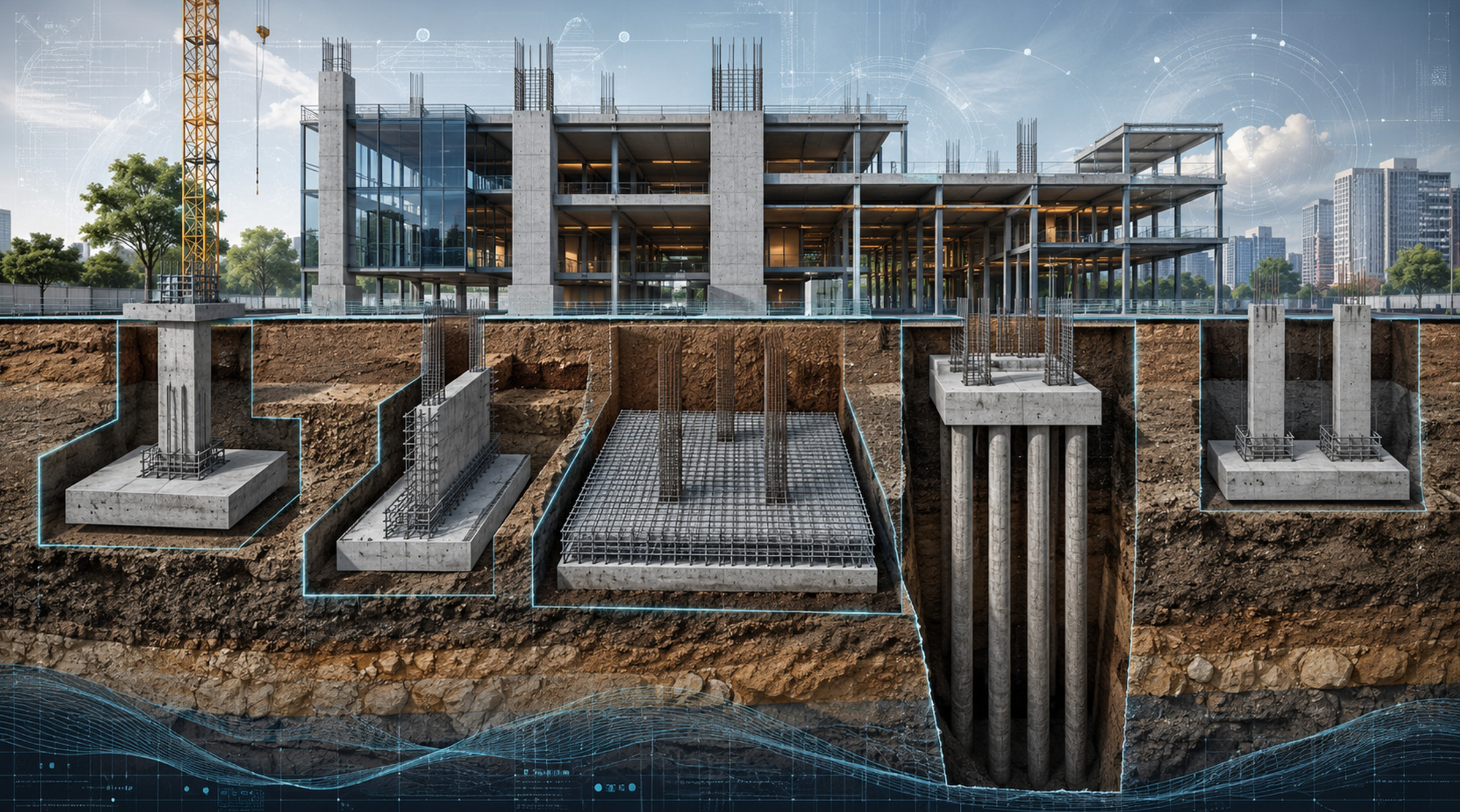

برای آشنایی بیشتر با مدل‌های مختلف پی و کاربرد آن‌ها، می‌توانید مقاله انواع فونداسیون را مطالعه کنید.

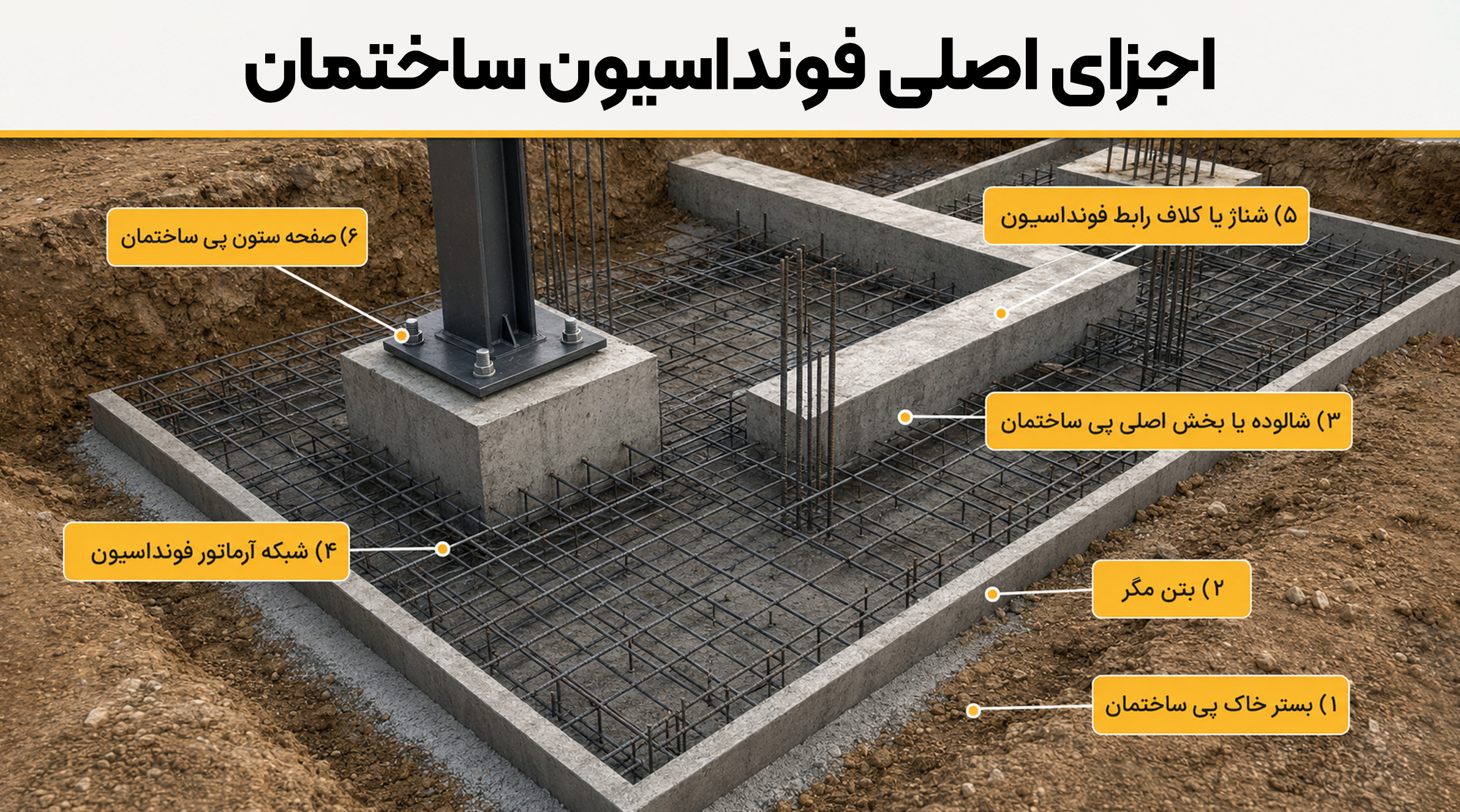

اجزای اصلی فونداسیون ساختمان چیست؟

فونداسیون از چند بخش تشکیل می‌شود که هرکدام وظیفه مشخصی در انتقال بار، افزایش مقاومت یا ایجاد یکپارچگی سازه دارند. نوع و تعداد این اجزا ممکن است باتوجه به سیستم سازه‌ای و طراحی پروژه متفاوت باشد؛ اما اجزای زیر در بسیاری از ساختمان‌ها دیده می‌شوند.

• بستر خاک پی ساختمان

خاک زیر فونداسیون، آخرین بخش مسیر انتقال بار ساختمان است؛ زیرا نیروهای ناشی از سقف، دیوارها و ستون‌ها پس از عبور از پی، در نهایت بر این بستر وارد می‌شوند و ظرفیت باربری آن باید پاسخ‌گوی فشار ایجادشده باشد. مقاومت، تراکم، رطوبت و یکنواختی خاک تاثیر مستقیمی بر عملکرد فونداسیون دارند. اگر بخشی از خاک نرم‌تر یا ضعیف‌تر از قسمت‌های مجاور باشد، ممکن است ساختمان به‌صورت نامتقارن نشست کند.

اهمیت کیفیت بستر خاک فقط به فونداسیون ساختمان محدود نمی‌شود. در پروژه‌هایی مانند روسازی راه نیز مقاومت، تراکم و یکنواختی زمین زیر کار، بر نحوه توزیع بار و دوام لایه‌های اجراشده تاثیر مستقیم دارد.

به‌همین‌دلیل، پیش از طراحی فونداسیون باید وضعیت خاک از طریق مطالعات ژئوتکنیکی بررسی شود. این بررسی‌ها ظرفیت باربری خاک، سطح آب زیرزمینی، میزان تراکم و احتمال نشست را مشخص می‌کنند.

• بتن مگر فونداسیون

بتن مگر لایه‌ای کم‌عیار است که معمولاً زیر بخش اصلی فونداسیون قرار می‌گیرد. وظیفه اصلی آن تحمل بار ساختمان نیست؛ بلکه سطحی تمیز، صاف و نسبتاً یکنواخت برای اجرای آرماتوربندی و بتن‌ریزی پی ایجاد می‌کند.

بتن مگر مانع از تماس مستقیم بتن اصلی فونداسیون با خاک می‌شود و از جذب بخشی از آب بتن توسط زمین جلوگیری می‌کند. همچنین، اجرای شبکه میلگرد و تعیین دقیق ابعاد پی روی یک سطح تمیز و تراز، ساده‌تر و دقیق‌تر خواهد بود.

• شالوده یا بخش اصلی پی ساختمان

شالوده بخش اصلی باربر فونداسیون است و نیروهای واردشده از ستون‌ها یا دیوارها را دریافت می‌کند. این بخش معمولاً از بتن مسلح ساخته می‌شود و ابعاد آن بر اساس وزن ساختمان و ظرفیت تحمل خاک تعیین می‌گردد.

در کاربردهای عمومی، شالوده و فونداسیون گاهی به‌جای یکدیگر استفاده می‌شوند؛ اما در بیان تخصصی، شالوده می‌تواند به بخش باربر و اصلی مجموعه پی اشاره داشته باشد.

• شبکه آرماتور فونداسیون

بتن در برابر فشار مقاومت مناسبی دارد، اما مقاومت آن در برابر نیروهای کششی محدود است. میلگردهای قرارگرفته در فونداسیون، این ضعف را جبران می‌کنند و مقاومت کششی مجموعه را افزایش می‌دهند.

شبکه آرماتور همچنین به کنترل ترک‌های بتن و توزیع بهتر تنش‌ها کمک می‌کند. قطر، فاصله، تعداد و محل قرارگیری میلگردها باید بر اساس نقشه‌های سازه تعیین شود و نمی‌توان آن‌ها را به‌صورت تجربی انتخاب کرد.

• شناژ یا کلاف رابط فونداسیون

شناژ عضوی افقی است که بخش‌های مختلف فونداسیون را به یکدیگر متصل می‌کند. این اتصال باعث می‌شود قسمت‌های مختلف پی هماهنگ‌تر عمل کنند و نیروها بهتر میان آن‌ها توزیع شوند.

شناژ می‌تواند از جابه‌جایی مستقل بخش‌های مختلف پی جلوگیری کند و یکپارچگی سازه را افزایش دهد. اهمیت این عضو در مناطقی که ساختمان در معرض نیروهای جانبی مانند زلزله قرار دارد بیشتر می‌شود.

• صفحه ستون پی ساختمان

در سازه‌های فولادی، ستون فلزی معمولاً به‌صورت مستقیم روی بتن فونداسیون قرار نمی‌گیرد. برای انتقال مناسب بار ستون به پی، از قطعه‌ای فولادی به نام صفحه ستون یا بیس‌پلیت استفاده می‌شود.

صفحه ستون نیروی متمرکز ستون را در سطح بزرگ‌تری پخش کرده و به بتن فونداسیون منتقل می‌کند. این صفحه با استفاده از بولت یا میل‌مهار به پی متصل می‌شود و محل دقیق نصب آن باید با نقشه‌های سازه هماهنگ باشد.

صفحه ستون بیشتر در ساختمان‌های دارای اسکلت فولادی کاربرد دارد و در سازه‌های بتنی، اتصال ستون به فونداسیون به شکل دیگری انجام می‌شود.

فونداسیون از چه مصالحی ساخته می‌شود؟

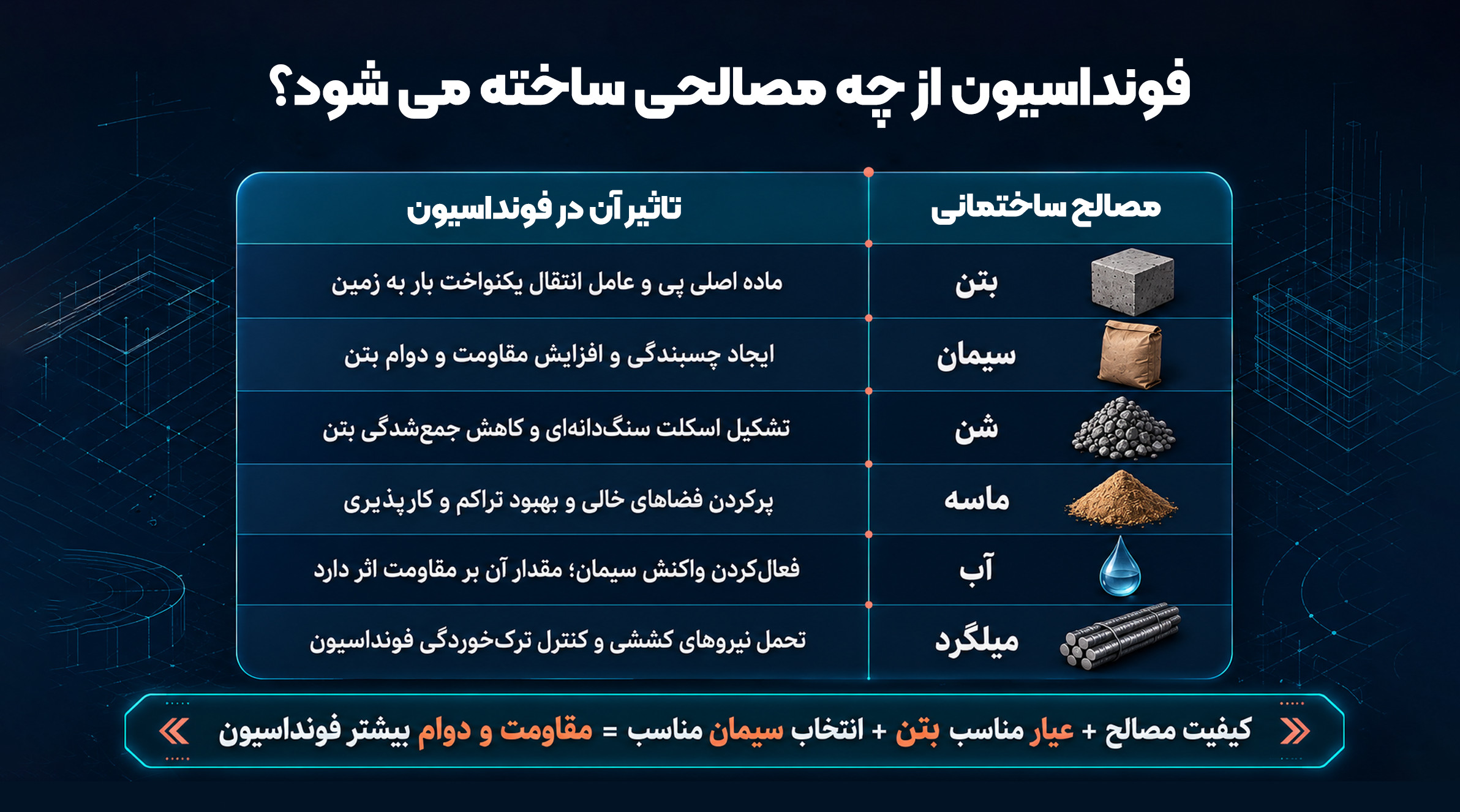

فونداسیون ساختمان معمولاً از بتن مسلح ساخته می‌شود؛ ترکیبی از بتن و میلگرد که به‌ترتیب مقاومت فشاری و کششی لازم را برای تحمل نیروهای واردشده به پی فراهم می‌کنند. بتن نیز از ترکیب سیمان، آب، شن و ماسه به‌دست می‌آید و کیفیت هر یک از این مواد، بر مقاومت، دوام و عملکرد نهایی فونداسیون تاثیر مستقیم دارد. در جدول زیر، مصالح به‌کاررفته در ساخت فونداسیون و نقش هرکدام را بررسی می‌کنیم.

در ادامه جدول بالا، باید گفت که برای تولید بتنی مقاوم و بادوام، باید سیمان متناسب با شرایط پروژه انتخاب شود. عواملی مانند آب‌وهوا، رطوبت، نوع خاک و شرایط محل اجرا در این انتخاب نقش دارند؛ زیرا استفاده از سیمان نامناسب می‌تواند کیفیت و عمر مفید فونداسیون را کاهش دهد. برای آشنایی بیشتر با انواع، ترکیبات و کاربردهای این ماده، پیشنهاد می‌کنیم مقاله سیمان چیست را مطالعه نمایید.

پس از انتخاب نوع مناسب، توجه به کیفیت محصول و اعتبار تامین‌کننده نیز اهمیت دارد. در فروشگاه اینترنتی مهراکو می‌توانید به‌روزترین قیمت سیمان برندهای معتبر را بررسی و محصولات مختلف را بایکدیگر مقایسه کنید تا متناسب با نیاز و شرایط پروژه، انتخاب مطمئن‌تری داشته باشید.

اهمیت فونداسیون و نقش آن در استحکام سازه

فونداسیون فقط به ساختمان‌های مسکونی و تجاری محدود نمی‌شود؛ هر سازه عمرانی، از پل‌ها و برج‌ها گرفته تا سدها، مخازن، سوله‌ها و تاسیسات صنعتی، برای انتقال ایمن نیروها به زمین به یک پی مناسب نیاز دارد. درواقع، فونداسیون نقطه اتصال سازه با بستر زمین است و اگر این بخش متناسب با وزن سازه، ویژگی‌های خاک و نیروهای واردشده طراحی نشود، استحکام سایر اجزای سازه نیز تضمین نخواهد شد.

اما نقش اصلی فونداسیون در ایجاد استحکام سازه چیست؟ فونداسیون با دریافت نیروهای قائم و جانبی و توزیع آن‌ها در سطح مناسبی از خاک، مانع تمرکز بیش ‌از حد فشار در یک نقطه می‌شود. پی‌ای که مقاومت، سختی و ابعاد مناسبی داشته باشد، نشست سازه را کنترل می‌کند، مانع از جابه‌جایی نامتقارن بخش‌های مختلف می‌شود و پایداری آن را در برابر لغزش، واژگونی و نیروهایی مانند باد و زلزله افزایش می‌دهد.

استحکام سازه زمانی حفظ می‌شود که فونداسیون بتواند مسیر انتقال بار را بدون گسیختگی یا تغییر شکل بیش از حد کامل کند. به‌همین‌دلیل، ظرفیت باربری خاک، یکپارچگی پی، مقاومت بتن، آرایش صحیح آرماتورها و دوام مصالح در برابر رطوبت و عوامل مهاجم، همگی بر عملکرد نهایی آن اثر می‌گذارند. هرچه این ویژگی‌ها با شرایط واقعی پروژه هماهنگ‌تر باشند، احتمال ترک‌خوردگی، نشست نامتقارن و کاهش پایداری سازه کمتر خواهد شد.

انتخاب فونداسیون نامناسب چه مشکلاتی ایجاد می‌کند؟

فونداسیونی که بدون بررسی دقیق خاک، محاسبات مهندسی یا رعایت نقشه‌های اجرایی ساخته شود، حتی اگر در ظاهر سالم به‌نظر برسد، نمی‌تواند عملکرد مطمئنی داشته باشد.

به چنین فونداسیونی «نامناسب» گفته می‌شود؛ زیرا نمی‌تواند وظیفه اصلی خود، یعنی دریافت بار سازه و انتقال یکنواخت آن به زمین را به‌درستی انجام دهد. برای مثال، فونداسیونی که برای یک ساختمان سبک مناسب است، می‌تواند برای سازه‌ای چندطبقه ناکافی باشد. همین‌طور پی اجراشده روی خاک ضعیف، بدون درنظرگرفتن ظرفیت باربری زمین، ممکن است تحت فشار دچار نشست یا جابه‌جایی شود. بنابراین، مناسب‌بودن فونداسیون به هماهنگی میان نوع سازه، میزان بار، شرایط خاک، کیفیت مصالح و طراحی مهندسی آن بستگی دارد.

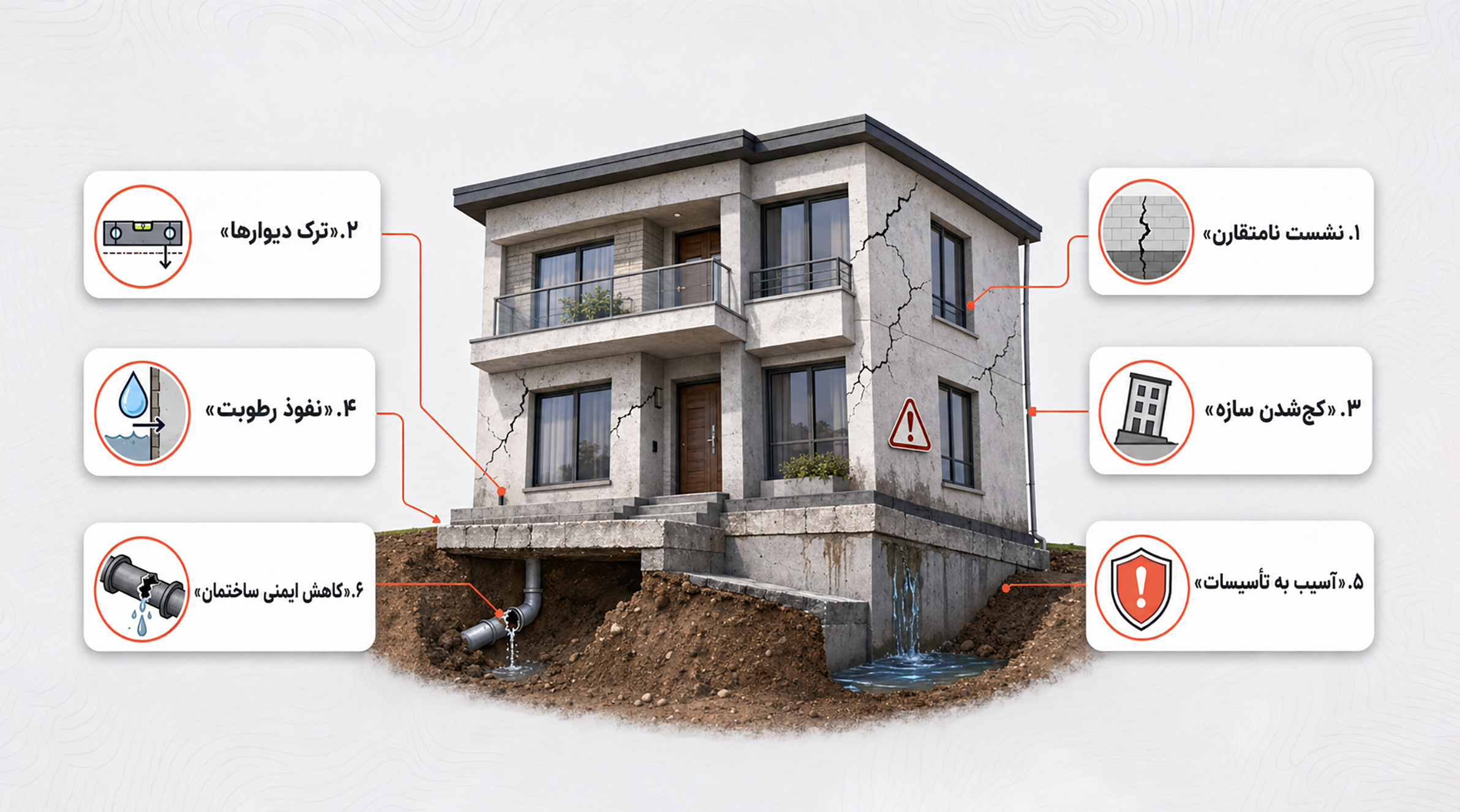

حال اگر بخواهیم به مشکلاتی اشاره کنیم که یک فونداسیون نامناسب می‌تواند ایجاد کند، مهم‌ترین موارد عبارت‌اند از:

• نشست نامتقارن ساختمان
• ترک‌خوردگی دیوارها، سقف و کف
• کج‌شدن ستون‌ها یا دیوارها
• تغییر شکل و ناپایداری سازه
• جداشدن یا ترک‌خوردن نمای ساختمان
• شکستگی لوله‌های آب، گاز و فاضلاب
• نفوذ آب و رطوبت به طبقات زیرین
• لغزش یا جابه‌جایی بخش‌های مختلف پی
• کاهش مقاومت سازه در برابر زلزله و نیروهای جانبی
• افزایش هزینه‌های تعمیر و مقاوم‌سازی
• کاهش عمر مفید و ایمنی ساختمان
• تخریب جزئی یا کلی سازه در شرایط شدید

جمع‌ بندی

فونداسیون وظیفه دارد بارهای واردشده را به‌صورت ایمن و یکنواخت به زمین منتقل کند. عملکرد مناسب پی به عواملی مانند شرایط خاک، طراحی مهندسی، کیفیت بتن و میلگرد و اجرای دقیق اجزای آن بستگی دارد. انتخاب فونداسیون نامناسب می‌تواند مشکلاتی مانند نشست نامتقارن، ترک‌خوردگی، کاهش پایداری و آسیب به بخش‌های مختلف سازه را ایجاد کند. به‌همین‌دلیل، طراحی و اجرای فونداسیون باید بر اساس مطالعات خاک، محاسبات سازه‌ای و استفاده از مصالح باکیفیت انجام شود.
