شوفاژ چیست و چگونه کار می‌کند؟ معرفی انواع و اجزای آن

شوفاژ چیست؟

شوفاژ نوعی سیستم گرمایش ساختمان است که معمولاً با گردش آب گرم در رادیاتورها، دمای محیط را افزایش می‌دهد. این سیستم در خانه‌ها، اداره‌ها و ساختمان‌های مختلف کاربرد دارد.

در اصطلاح رایج، شوفاژ و رادیاتور اغلب به یک معنا استفاده می‌شوند؛ اما از نظر فنی تفاوت دارند. شوفاژ به مجموعه سیستم گرمایش آب‌گرم گفته می‌شود؛ درحالی‌که، رادیاتور وسیله انتقال حرارت به محیط است. آب گرم موردنیاز این سیستم نیز توسط پکیج یا موتورخانه تامین می‌شود. آشنایی با فرق شوفاژ و پکیج نیز به انتخاب یک سیستم گرمایشی بهتر برای ساختمان کمک می‌کند.

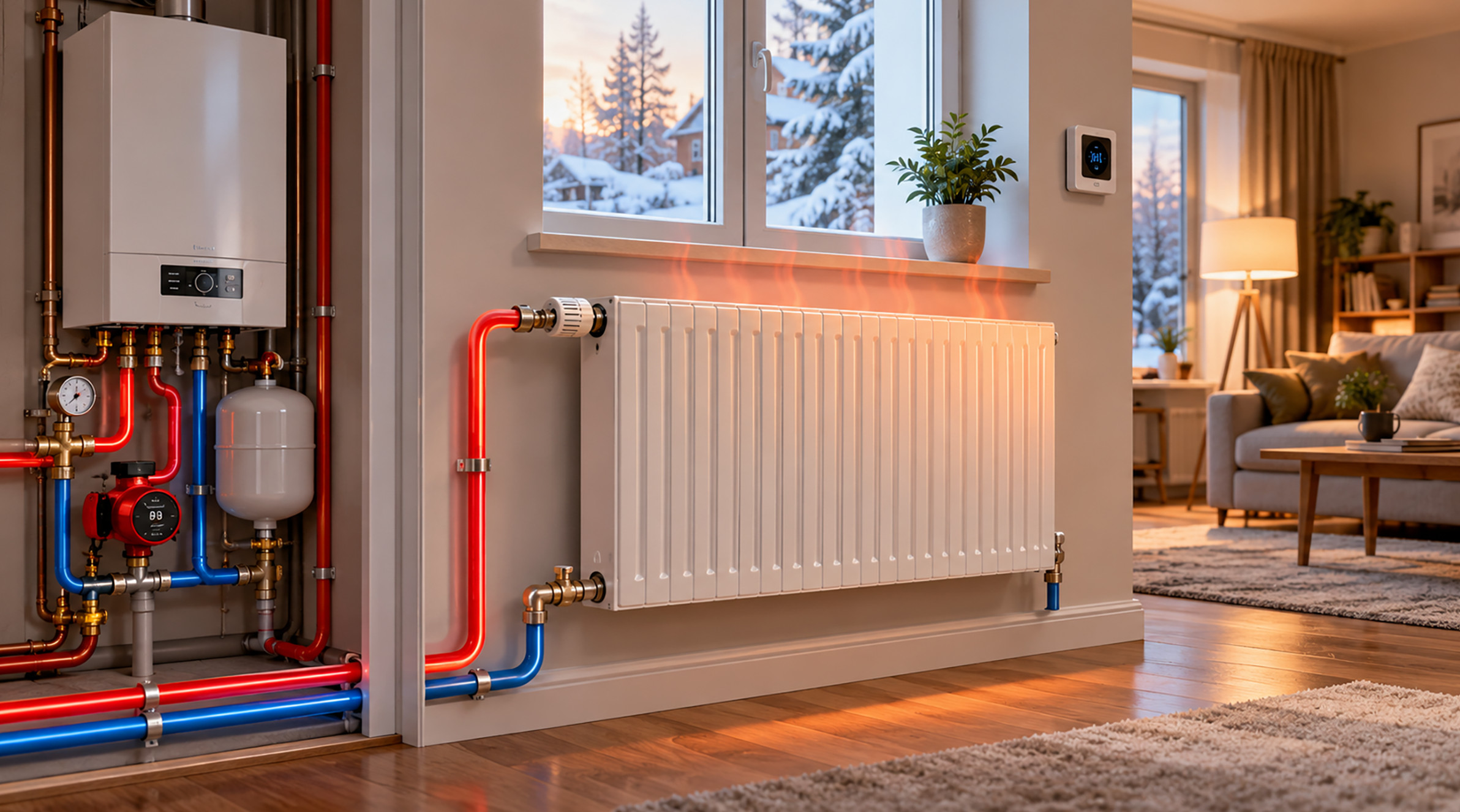

شوفاژ چگونه کار می‌کند؟

شوفاژ با گردش آب گرم در یک مدار بسته، فضای ساختمان را گرم می‌کند. در این سیستم، آب در پکیج یا موتورخانه گرم می‌شود و پس از انتقال حرارت به رادیاتورها، با دمای پایین‌تر به منبع گرمایش بازمی‌گردد. این فرایند در چهار مرحله زیر انجام می‌شود:

1. گرم‌شدن آب: پکیج یا دیگ موتورخانه، آب موردنیاز سیستم گرمایشی را گرم می‌کند.
2. انتقال به رادیاتور: پمپ، آب گرم را از طریق لوله‌های رفت به رادیاتورها می‌رساند.
3. گرم‌شدن محیط: رادیاتورها گرمای آب را از طریق تابش و جابه‌جایی هوا به محیط منتقل می‌کنند.
4. بازگشت آب: آب پس از انتقال گرما، از طریق لوله‌های برگشت به پکیج یا موتورخانه می‌رود تا دوباره گرم شود.

این چرخه تا زمانی‌که ساختمان به گرمایش نیاز داشته باشد، ادامه پیدا می‌کند. نکته مهم این است که اجرای صحیح لوله‌کشی ساختمان و تنظیم جریان آب نقش مهمی در گرم‌شدن یکنواخت رادیاتورها و تکمیل این چرخه دارند.

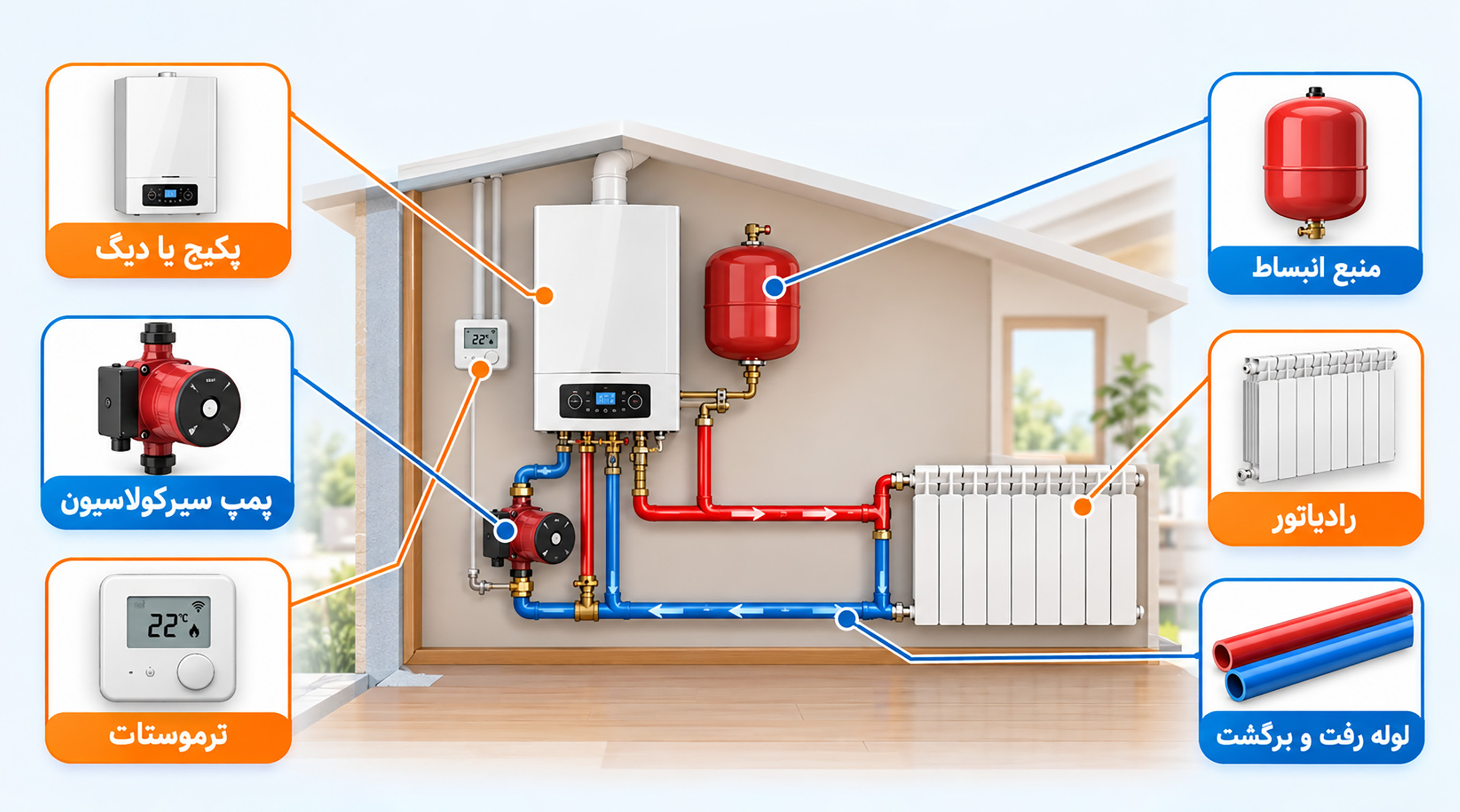

اجزای اصلی سیستم شوفاژ کدام‌اند؟

برای انتقال گرما از منبع حرارتی به محیط و اتاق‌ها، چند بخش مختلف در شوفاژ با یکدیگر همکاری می‌کنند:

• منبع تولید گرما: پکیج یا موتورخانه، آب مدار گرمایش را گرم می‌کند.
• رادیاتور: گرمای آب را به محیط انتقال می‌دهد.
• پمپ گردش آب: جریان آب را در مدار گرمایش برقرار می‌کند.
• لوله‌های رفت‌وبرگشت: آب را میان منبع گرمایش و رادیاتورها جابه‌جا می‌کنند.
• شیرهای کنترل: امکان تنظیم یا قطع جریان آب رادیاتورها را فراهم می‌کنند.

در کنار شناخت بخش‌های مختلف شوفاژ، توجه به جنس لوله‌های آن نیز اهمیت دارد؛ زیرا لوله‌های شوفاژ باید توانایی تحمل گرما و فشار آب را داشته باشند. برای آشنایی بیشتر با انواع این لوله‌ها و مدل‌های مناسب تاسیسات گرمایشی، می‌توانید مقاله لوله پلی‌پروپیلن چیست را مطالعه کنید.

انواع شوفاژ کدام‌اند؟

انواع شوفاژ از نظر ساختار، نحوه تامین گرما و محل نصب متفاوت‌اند. برخی با آب گرم کار می‌کنند و بعضی دیگر از انرژی برق استفاده می‌کنند. در جدول زیر، انواع شوفاژ را از نظر ویژگی‌ اصلی و کاربرد رایج مقایسه کرده‌ایم.

هرکدام از مدل‌های معرفی‌شده در جدول، ساختار و ویژگی‌های مخصوص به خود را دارند که در ادامه با آن‌ها بیشتر آشنا می‌شویم.

شوفاژ پره‌ای

شوفاژ پره‌ای از چند بخش متصل به یکدیگر تشکیل‌شده و معمولاً از آلومینیوم یا چدن ساخته می‌شود. در برخی مدل‌ها، می‌توان با کم یا زیاد کردن تعداد پره‌ها، ظرفیت گرمایشی رادیاتور را تغییر داد. این رادیاتورها بیشتر در اتاق‌خواب‌ها و فضاهای مسکونی استفاده می‌شوند.

شوفاژ پنلی

شوفاژ پنلی معمولاً بدنه‌ای فولادی، یکپارچه و نسبتاً صاف دارد. آب گرم درون این پنل‌ها جریان می‌یابد و گرمای آن از طریق سطح بدنه و حرکت هوای اطراف به محیط منتقل می‌شود. برخلاف برخی مدل‌های پره‌ای، اندازه رادیاتور پنلی پس از تولید قابل‌تغییر نیست. این رادیاتور با ظاهر ساده خود، برای فضاهای مسکونی و اداری مناسب است.

شوفاژ قرنیزی

شوفاژ قرنیزی در امتداد قسمت پایینی دیوار نصب می‌شود و ظاهری شبیه قرنیز دارد. این نوع شوفاژ با گردش آب گرم در لوله‌های داخلی، گرما را به محیط منتقل می‌کند. قرارگیری آن در طول دیوار نیز به پخش بهتر گرما کمک کرده و برای فضاهایی که امکان نصب رادیاتور معمولی وجود ندارد، گزینه مناسبی محسوب می‌شود.

رادیاتور حوله خشک‌کن

رادیاتور حوله‌خشک‌کن از چند لوله یا میله متصل به یکدیگر تشکیل‌شده و معمولاً در حمام نصب می‌شود. این وسیله علاوه‌بر گرم‌کردن محیط، به خشک‌شدن حوله‌های مرطوب نیز کمک می‌کند و در سه مدل آب‌گرم، برقی و ترکیبی تولید می‌شود.

شوفاژ برقی

شوفاژ برقی بدون نیاز به گردش آب گرم، انرژی برق را به گرما تبدیل می‌کند. این نوع شوفاژ معمولاً به پکیج و لوله‌کشی گرمایش نیاز ندارد و برای گرم‌کردن اتاق‌ها و فضاهای مستقل استفاده می‌شود. هنگام انتخاب شوفاژ برقی باید به توان دستگاه و هزینه مصرف برق توجه کنید.

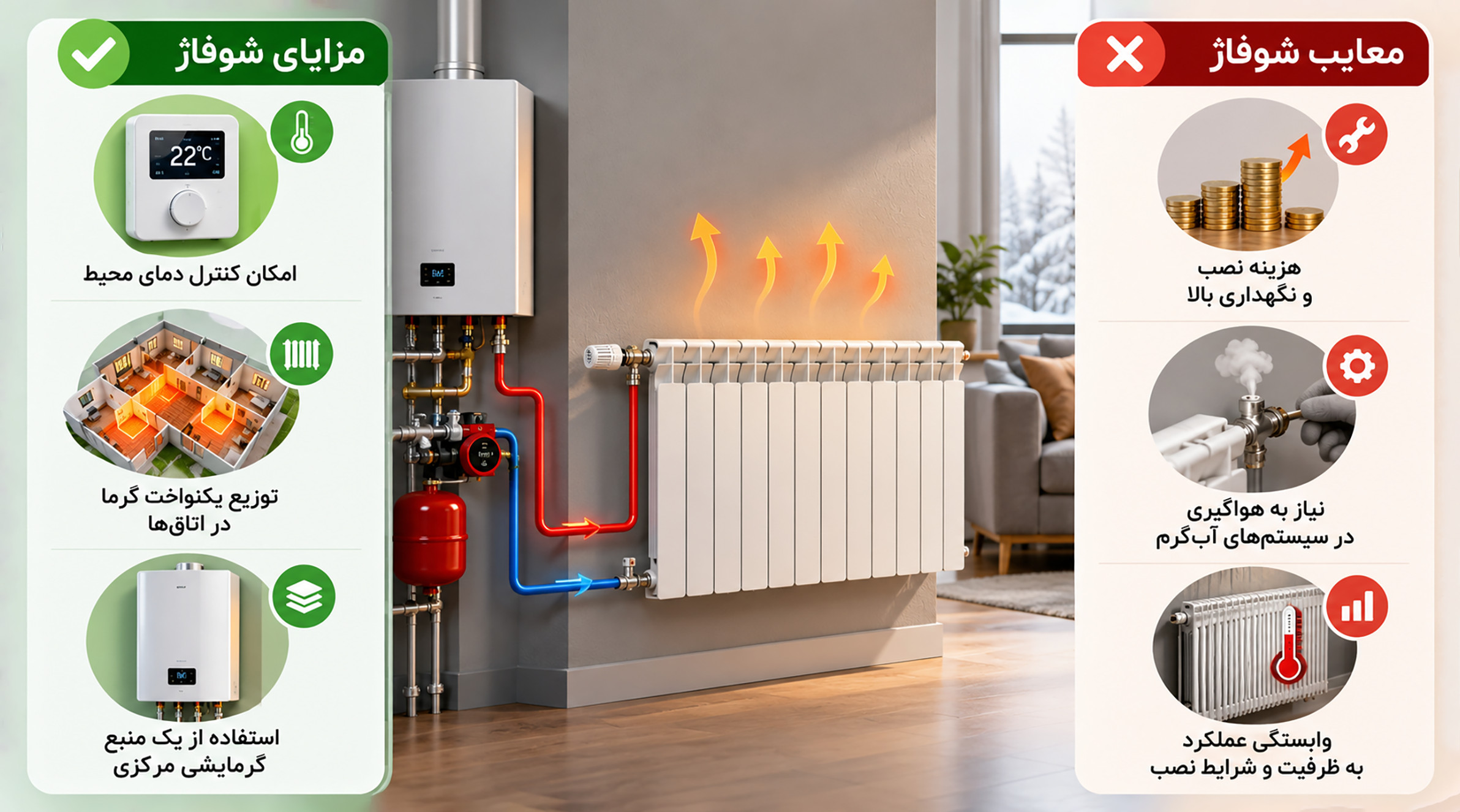

مزایا و معایب استفاده از شوفاژ چیست؟

شوفاژ یکی از روش‌های رایج برای گرم‌کردن چند اتاق در یک ساختمان است؛ اما در کنار مزایای آن، باید هزینه‌های نصب و نگهداری و برخی محدودیت‌های این سیستم را نیز در نظر گرفت. در ادامه، مهم‌ترین مزایا و معایب استفاده از شوفاژ را بررسی می‌کنیم.

مزایای شوفاژ

• کنترل دما: با استفاده از تجهیزات مناسب می‌توان دمای اتاق‌ها را تنظیم کرد.
• گرمایش چند اتاق: رادیاتورها می‌توانند بخش‌های مختلف ساختمان را گرم کنند.
• منبع گرمایش مشترک: چند رادیاتور می‌توانند به یک پکیج یا موتورخانه متصل باشند.
• تنوع مدل: شوفاژها در مدل‌های مختلف تولید می‌شوند و می‌توان متناسب با فضای موجود، مدل مناسب را انتخاب کرد.

معایب شوفاژ

• هزینه اولیه: نصب شوفاژ آب‌گرم به خرید تجهیزات و اجرای لوله‌کشی نیاز دارد.
• نیاز به نگهداری: جمع‌شدن هوا در رادیاتورها ممکن است باعث شود به هواگیری نیاز داشته باشند.
• اشغال فضا: محل نصب رادیاتورها ممکن است چیدمان وسایل اتاق را محدود کند.
• وابستگی به ظرفیت گرمایشی: اگر ظرفیت پکیج یا رادیاتورها متناسب با نیاز ساختمان نباشد، ممکن است اتاق‌ها به‌اندازه کافی گرم نشوند.

هنگام انتخاب شوفاژ به چه نکاتی توجه کنیم؟

برای انتخاب شوفاژ مناسب، ابتدا متراژ اتاق‌ها، ارتفاع سقف و شرایط آب‌وهوایی منطقه خود را بررسی کنید. اگر ساختمان در منطقه‌ای سردسیر قرار دارد یا دیوارها و پنجره‌های آن عایق‌بندی مناسبی ندارند، برای گرم‌کردن محیط به ظرفیت گرمایشی بیشتری نیاز خواهید داشت.

در مرحله بعد، نوع و اندازه رادیاتورها را متناسب با فضای اتاق انتخاب کنید و مطمئن شوید که ظرفیت پکیج یا موتورخانه برای گرم‌کردن تمام بخش‌های ساختمان کافی خواهد بود. برای نصب رادیاتورها نیز محلی را انتخاب کنید که وسایل بزرگ جلوی آن‌ها را نگیرند و هوا به‌راحتی در اطرافشان جریان پیدا کند. همچنین، شیرهای رادیاتور باید برای تنظیم و نگهداری به‌آسانی در دسترس باشند.

پیش از خرید، قیمت لوله و اتصالات، رادیاتورها، پکیج یا موتورخانه را همراه با هزینه نصب و نگهداری بررسی کنید تا برآورد دقیق‌تری از بودجه داشته باشید. در نهایت، به‌جای انتخاب شوفاژ صرفاً بر اساس ظاهر یا اندازه، مدلی را تهیه کنید که بتواند گرمای موردنیاز فضای شما را تامین کند.

جمع‌بندی

شوفاژ با کمک پکیج یا موتورخانه و گردش آب گرم در رادیاتورها، گرمایش بخش‌های مختلف ساختمان را تامین می‌کند. این سیستم با وجود مزایایی مانند امکان تنظیم دما و تنوع مدل، به نصب اصولی و نگهداری مناسب نیاز دارد. بهتر استبرای انتخاب بهترین نوع شوفاژ، تنها به قیمت یا ظاهر رادیاتورها توجه نکنید؛ بلکه متراژ فضا، میزان عایق‌بندی، ظرفیت گرمایشی و هزینه‌های نصب و نگهداری را نیز در نظر بگیرید.انتخاب درست تجهیزات و محل نصب آن‌ها کمک می‌کند گرمای مطلوب‌تری در اتاق‌ها داشته باشید و از هزینه‌های اضافی جلوگیری کنید.
