راهنمای لوله‌کشی کلکتوری ساختمان؛ از اجرا تا نکات مهم

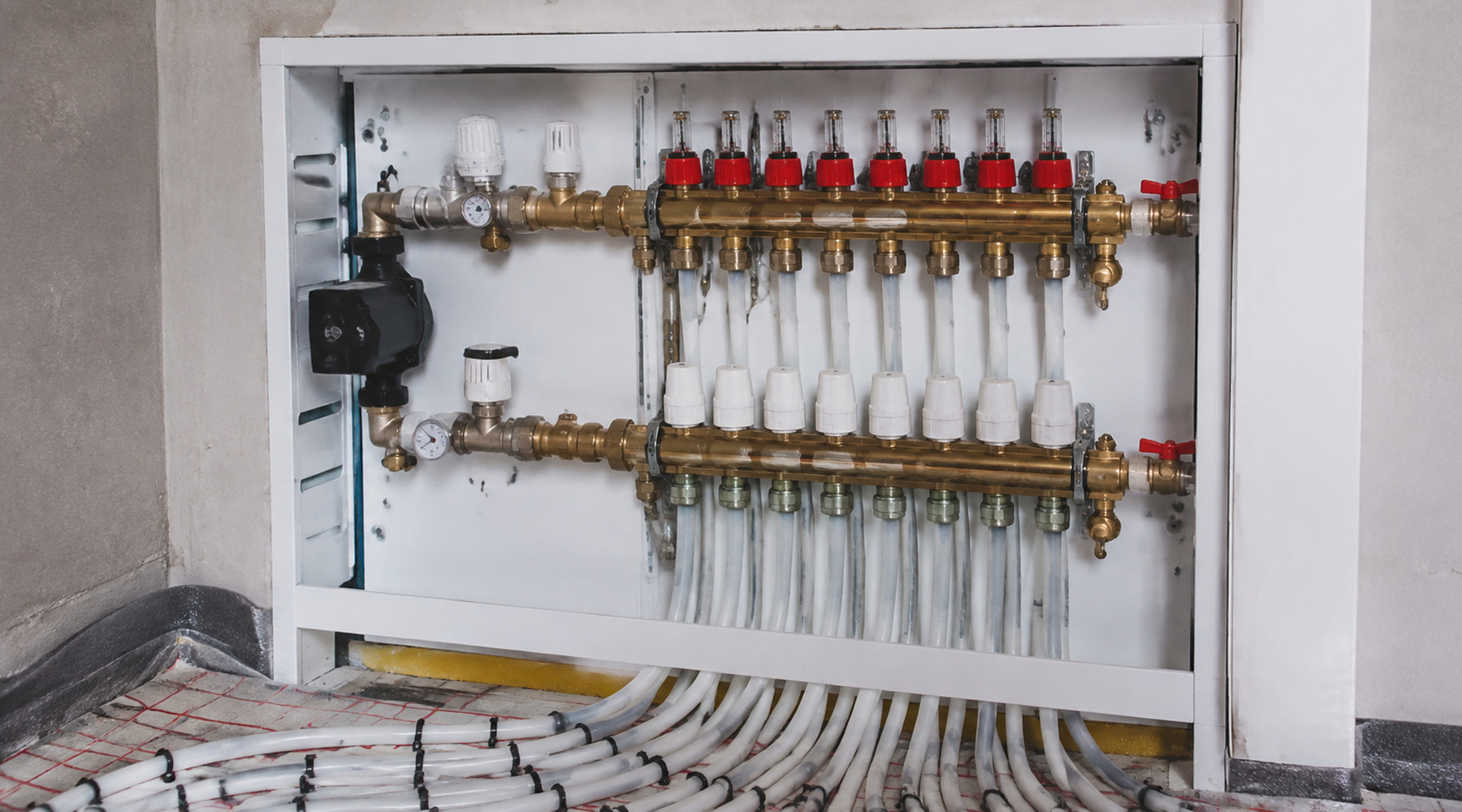

لوله‌کشی کلکتوری چیست؟

در هر ساختمان، آب باید به بخش‌های مختلفی مانند آشپزخانه، حمام، سرویس بهداشتی و سیستم‌های گرمایشی منتقل شود . در روش‌های قدیمی لوله‌کشی، معمولاً یک مسیر اصلی برای عبور آب اجرا می‌شد و سایر قسمت‌ها از همان مسیر انشعاب دریافت می‌کردند. این ساختار در زمان بروز خرابی، تعمیرات را دشوارتر می‌کرد ؛ زیرا گاهی برای تعمیر یک بخش، لازم بود جریان آب چند قسمت از ساختمان قطع شود. در لوله‌کشی کلکتوری ، قطعه‌ای به نام کلکتور در مسیر انتقال آب قرار می‌گیرد که مانند یک مرکز توزیع عمل می‌کند. آب پس از ورود به کلکتور، از طریق خروجی‌های جداگانه به مسیرهای مختلف هدایت می‌شود؛ به این معنا که هر بخش ساختمان، لوله مستقل خود را خواهد داشت.

برای مثال، مسیر آب حمام، آشپزخانه و سرویس بهداشتی می‌تواند به‌صورت جداگانه از کلکتور تامین شود. به‌همین‌دلیل، در صورت بروز مشکل در یکی از بخش‌ها، تنها همان مسیر قابل قطع و تعمیر است و نیازی به قطع آب کل ساختمان وجود ندارد.

در سیستم‌هایی مانند گرمایش از کف نیز کلکتور نقش مهمی در توزیع آب گرم دارد. آب گرم تولیدشده توسط پکیج یا سایر تجهیزات گرمایشی وارد کلکتور شده و سپس به مدارهای مختلف لوله‌کشی زیر کف منتقل می‌شود تا گرما به شکل یکنواخت در فضای ساختمان پخش شود.

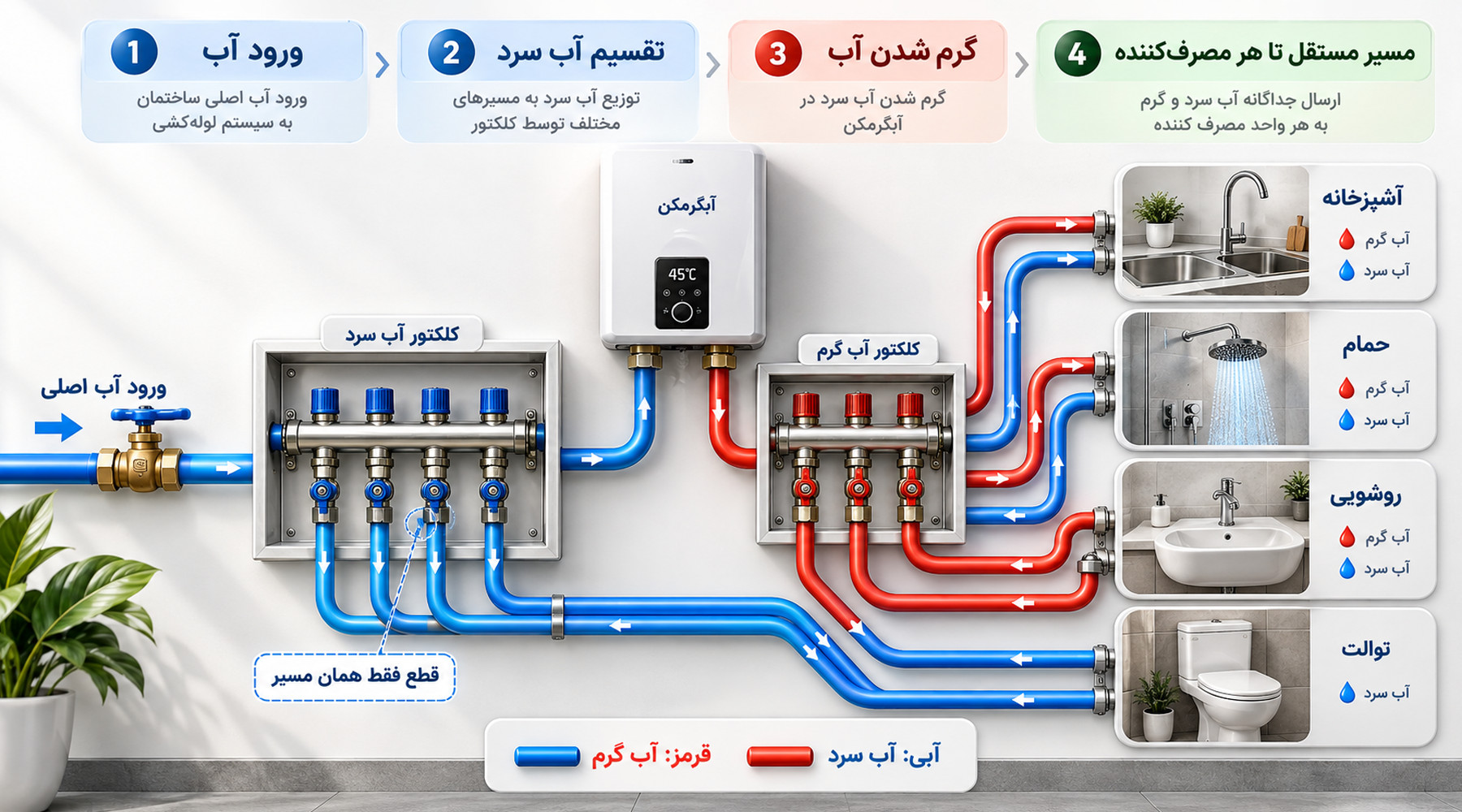

سیستم لوله‌کشی کلکتوری چگونه کار می‌کند؟

عملکرد سیستم کلکتوری براساس ایجاد مسیرهای مستقل برای هر مصرف‌کننده است. در این روش، آب پس از ورود به ساختمان ابتدا به کلکتور منتقل می‌شود. کلکتور مانند یک مرکز توزیع عمل کرده و جریان آب را به خروجی‌های مختلف تقسیم می‌کند.

هر خروجی کلکتور به وسیله یک لوله مستقل به یکی از نقاط مصرف متصل می‌شود. برای مثال، یک خروجی می‌تواند فقط برای سینک آشپزخانه، خروجی دیگر برای حمام و مسیر دیگری برای ماشین لباسشویی در نظر گرفته شود.

در بخش آب گرم نیز همین فرایند انجام می‌شود؛ آب گرم تولیدشده توسط پکیج یا سایر تجهیزات گرمایشی وارد کلکتور آب گرم شده و سپس از طریق مسیرهای جداگانه به نقاط مصرف ارسال می‌شود.

مهم‌ترین تفاوت این روش با لوله‌کشی سنتی در همین مسیرهای مستقل است. در سیستم‌های قدیمی، خرابی یک بخش ممکن بود باعث قطع آب چند قسمت دیگر شود؛ اما در سیستم کلکتوری، هر مسیر دارای کنترل جداگانه است و تعمیرات با محدودیت کمتری انجام می‌شود.

اجزای لوله‌کشی کلکتوری ساختمان

در ادامه، اجزایی که در لوله‌کشی کلکتوری به‌کار می‌روند را دقیق بررسی کرده‌ایم:

• کلکتور آب: قطعه‌ای اصلی در سیستم لوله‌کشی کلکتوری است که آب ورودی را دریافت کرده و آن را به چند مسیر مستقل برای انتقال به نقاط مختلف ساختمان تقسیم می‌کند. این قطعه با ایجاد مسیرهای جداگانه، امکان کنترل بهتر جریان آب و مدیریت آسان‌تر تاسیسات را فراهم می‌کند.
• شیرهای ورودی و خروجی کلکتور: این شیرها برای کنترل ورود و خروج آب در سیستم کلکتوری استفاده می‌شوند و امکان قطع یا تنظیم جریان هر مسیر را به‌صورت جداگانه فراهم می‌کنند. به کمک این شیرها، در زمان تعمیر یا بررسی یک بخش، می‌توان فقط همان مسیر را از مدار خارج کرد و نیازی به قطع آب کل ساختمان نخواهد بود.
• جعبه کلکتور: محفظه‌ای برای قرارگیری و محافظت از کلکتورها و تجهیزات مربوط به آن است که علاوه‌بر حفظ نظم سیستم، دسترسی به شیرها و اتصالات را برای بررسی، تعمیر و نگهداری آسان‌تر می‌کند.
• لوله‌ها و اتصالات موردنیاز: لوله‌ها وظیفه انتقال آب از کلکتور به بخش‌های مختلف ساختمان مانند آشپزخانه، حمام و سرویس بهداشتی را برعهده دارند. اتصالات نیز برای وصل کردن لوله‌ها به کلکتور و سایر بخش‌های سیستم استفاده می‌شوند. انتخاب لوله و اتصالات مناسب، نقش مهمی در کاهش احتمال نشتی و افزایش عمر لوله‌کشی دارد.

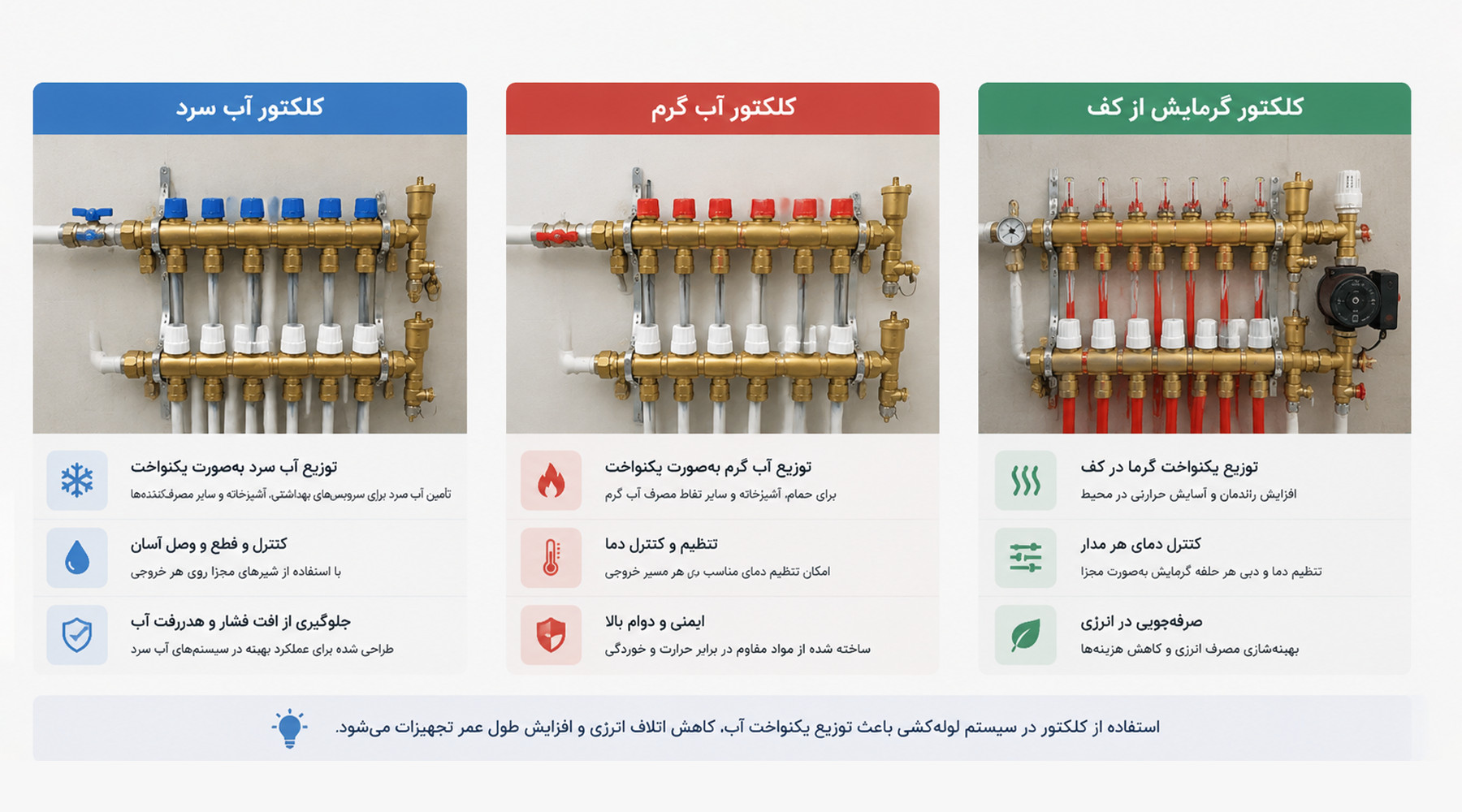

انواع کلکتور در لوله‌کشی ساختمان

کلکتورها بر اساس کاربرد، تعداد خروجی، قطر، جنس بدنه و تجهیزات کنترلی انواع مختلفی دارند؛ اما در ساختمان‌ها بیشتر برای دو بخش اصلی یعنی توزیع آب مصرفی و سیستم‌های گرمایشی مانند گرمایش از کف استفاده می‌شوند. انتخاب نوع کلکتور به تعداد مصرف‌کننده‌ها، طراحی تاسیسات و نیاز پروژه بستگی دارد.

کلکتور آب سرد و گرم

در سیستم لوله‌کشی کلکتوری ساختمان معمولاً دو کلکتور مجزا برای آب سرد و آب گرم در نظر گرفته می‌شود. هر خروجی این کلکتورها جریان آب یک مصرف‌کننده یا فضای مشخص را کنترل می‌کند و باعث می‌شود مسیر هر بخش به‌صورت مستقل مدیریت شود.

برای مثال، یک خروجی می‌تواند به شیر آشپزخانه و خروجی دیگر به حمام اختصاص داشته باشد. این تفکیک مسیرها علاوه‌بر کاهش مشکلات ناشی از افت فشار، تعمیر و نگهداری سیستم را نیز ساده‌تر می‌کند.

کلکتور گرمایش از کف

کلکتور گرمایش از کف تجهیزی است که وظیفه توزیع آب گرم میان مدارهای مختلف نصب‌شده در کف ساختمان را برعهده دارد. هر مدار گرمایشی به یک خروجی کلکتور متصل می‌شود تا جریان آب گرم به‌صورت کنترل‌شده در بخش‌های مختلف کف حرکت کند. این نوع کلکتور بیشتر در ساختمان‌های نوساز، ویلاها، واحدهای مسکونی بزرگ و پروژه‌هایی که از سیستم گرمایش از کف استفاده می‌کنند، کاربرد دارد. امکان کنترل جداگانه مدارها باعث می‌شود توزیع گرما یکنواخت‌تر انجام شود.

مراحل اجرای لوله‌کشی کلکتوری

اجرای لوله‌کشی کلکتوری از طراحی دقیق مسیرها آغاز می‌شود. محل نصب کلکتور، تعداد خروجی‌ها و مسیر هر لوله باید بر اساس نقشه تاسیسات، تعداد نقاط مصرف و شرایط ساختمان مشخص شود. این سیستم معمولاً در پنج مرحله اصلی اجرا می‌شود:

تعیین محل نصب جعبه کلکتور

در اولین مرحله، محل مناسب برای نصب جعبه کلکتور مشخص می‌شود. این محل باید دسترسی آسان برای بررسی، تعمیر و کنترل تجهیزات داشته باشد و مسیر لوله‌ها نیز تا حد امکان کوتاه و منظم طراحی شود.

نصب کلکتور و شیرها

پس از آماده‌سازی محل نصب، کلکتورهای آب سرد و گرم به همراه شیرهای کنترل نصب می‌شوند. یکی از قطعاتی که برای اتصال کلکتورها و شیرها به‌کار می‌رود، مهره ماسوره است. این اتصال امکان نصب آسان‌تر قطعات و باز و بسته کردن آن‌ها در زمان تعمیرات یا بررسی سیستم را فراهم می‌کند.

در این مرحله، باید از سالم بودن قطعات و کیفیت مناسب اتصالات اطمینان حاصل شود؛ زیرا استفاده از تجهیزات نامرغوب می‌تواند احتمال نشتی و کاهش عملکرد سیستم را افزایش دهد. اگر می‌خواهید بدانید مهره ماسوره چیست و چه کاربردی در لوله‌کشی ساختمان دارد، می‌توانید همین حالا مقاله مربوط به آن را در وبسایت مهراکو بررسی نمایید.

لوله‌کشی مستقل تا مصرف‌کننده‌ها

در این مرحله، برای هر مصرف‌کننده یک مسیر لوله جداگانه از کلکتور تا محل موردنظر اجرا می‌شود. کاهش تعداد اتصالات و اجرای مسیرهای منظم، احتمال نشتی و مشکلات آینده را کمتر می‌کند.

اتصال لوله‌ها و انجام تست فشار

کلکتورها با استفاده از قطعات مختلفی مانند بوشن و مهره ماسوره به لوله‌ها متصل می‌شوند. این اتصالات نقش مهمی در ایجاد اتصال مطمئن بین بخش‌های مختلف سیستم دارند. اگر می‌خواهید بدانید بوشن چیست ، باید گفت یکی از اتصالات پرکاربرد در لوله‌کشی ساختمان است که برای اتصال لوله‌ها و ایجاد مسیرهای مناسب در شبکه لوله‌کشی استفاده می‌شود. در این مرحله، پس از اتصال لوله‌ها به کلکتور و نقاط مصرف، سیستم باید بررسی شود تا از صحت اتصالات و نبود نشتی اطمینان حاصل شود. انجام تست‌های لازم قبل از پوشاندن مسیرها، از ایجاد مشکلات و هزینه‌های تعمیرات در آینده جلوگیری می‌کند.

پوشاندن مسیر لوله‌ها و تحویل نهایی

در مرحله پایانی، پس از اطمینان از عملکرد صحیح سیستم، مسیرهای لوله پوشانده شده و تجهیزات برای استفاده نهایی آماده می‌شوند. اجرای دقیق این مرحله باعث افزایش دوام و کاهش مشکلات بهره‌برداری خواهد شد.

مزایای لوله‌کشی کلکتوری

لوله‌کشی کلکتوری که امروزه کاربرد گسترده‌ای پیدا کرده است، مزایایی دارد که در ادامه به بررسی آن‌ها می‌پردازیم:

• کنترل مستقل مسیرها: هر مصرف‌کننده مسیر جداگانه دارد و می‌توان جریان آب آن بخش را به‌صورت مستقل کنترل کرد.
• کاهش مشکلات افت فشار: تقسیم آب بین مسیرهای جداگانه باعث عملکرد بهتر سیستم در زمان استفاده هم‌زمان می‌شود.
• تعمیرات آسان‌تر: در صورت خرابی یک بخش، تنها همان مسیر قطع شده و نیاز به توقف کل سیستم نیست.
• کاهش احتمال نشتی: کاهش تعداد اتصالات پنهان در کف و دیوار، احتمال ایجاد نشتی را کمتر می‌کند.
• نظم بیشتر در تاسیسات: مسیرهای لوله‌کشی طراحی منظم‌تری دارند و مدیریت سیستم ساده‌تر انجام می‌شود.
• مناسب برای سیستم‌های مدرن: این روش با سیستم‌هایی مانند گرمایش از کف و ساختمان‌های هوشمند سازگاری بیشتری دارد.

معایب لوله‌کشی کلکتوری

علاوه‌بر بررسی مزایا، در ادامه به بررسی معایب استفاده از لوله‌کشی کلکتوری پرداخته‌ایم:

• هزینه اجرای اولیه بیشتر: به دلیل استفاده از لوله‌های بیشتر و تجهیزات اضافی، هزینه شروع پروژه افزایش پیدا می‌کند.
• نیاز به فضای نصب مناسب: برای قرارگیری جعبه کلکتور باید فضای مشخصی در نظر گرفته شود.
• نیاز به طراحی دقیق: اشتباه در انتخاب تعداد خروجی‌ها یا مسیرها می‌تواند عملکرد سیستم را کاهش دهد.
• مصرف بیشتر لوله: در این روش معمولاً برای هر مصرف‌کننده یک مسیر مستقل اجرا می‌شود.
• پیچیدگی بیشتر در پروژه‌های قدیمی: اجرای این سیستم در ساختمان‌های ساخته‌شده ممکن است نیازمند تغییرات بیشتری باشد.
• وابستگی به کیفیت تجهیزات: استفاده از کلکتور، شیرها یا اتصالات نامناسب می‌تواند باعث کاهش عمر سیستم شود.

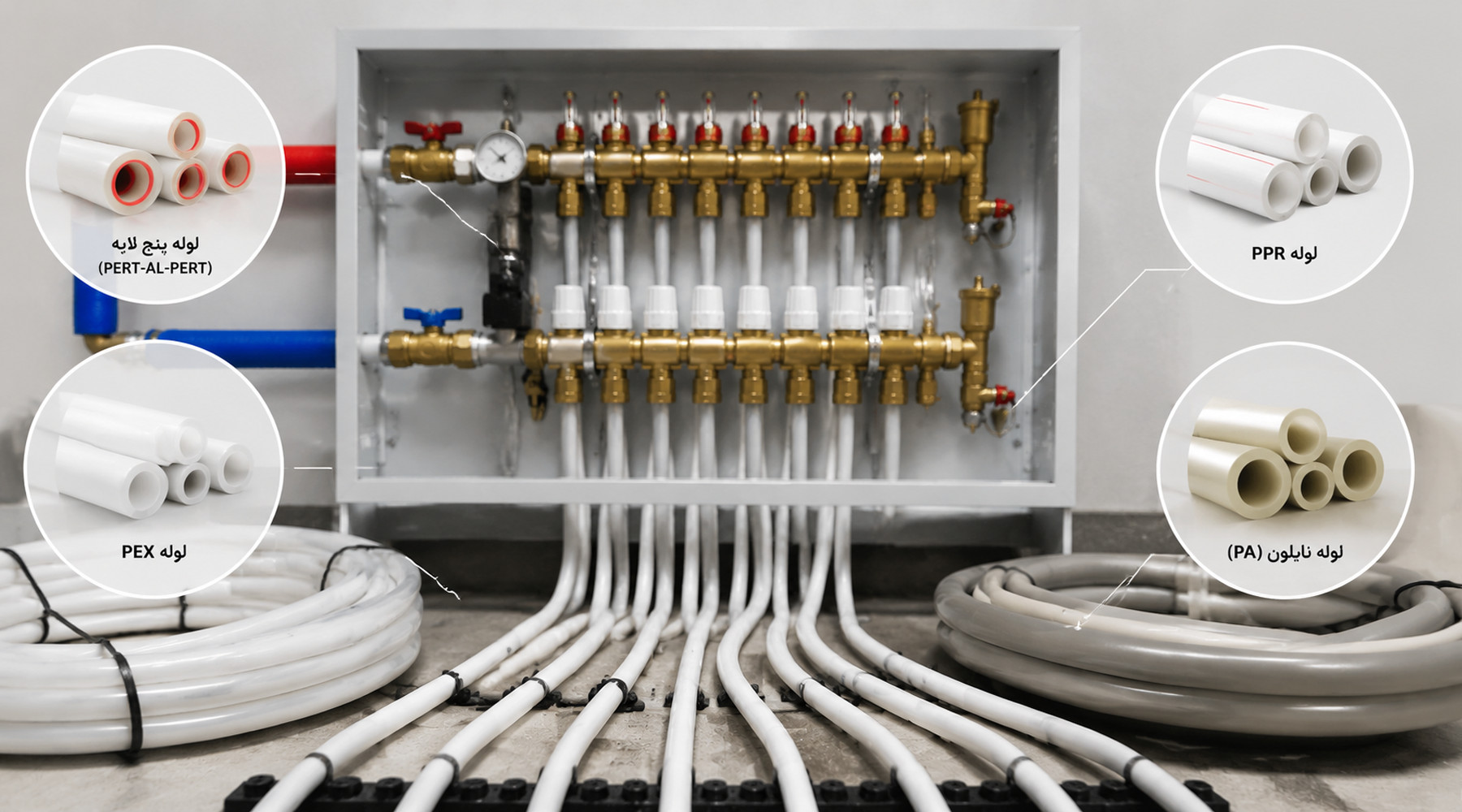

چه لوله‌ای برای سیستم کلکتوری مناسب است؟

انتخاب لوله مناسب برای سیستم کلکتوری به عواملی مانند فشار و دمای آب، طول مسیر، میزان مصرف و نقشه تاسیسات ساختمان بستگی دارد. بر همین اساس، نمی‌توان یک نوع لوله را به‌عنوان بهترین گزینه برای تمام پروژه‌ها معرفی کرد. لوله پنج‌لایه یکی از گزینه‌های رایج برای اجرای سیستم‌های کلکتوری آب سرد و گرم ساختمان است. این لوله‌ها به دلیل ساختار چندلایه، مقاومت مناسب در برابر فشار و دما و کاهش مشکلات ناشی از انبساط حرارتی، در بسیاری از پروژه‌های ساختمانی استفاده می‌شوند. لوله‌های PEX و PE-RT نیز در برخی سیستم‌ها، به‌خصوص در اجرای گرمایش از کف، کاربرد دارند. انعطاف‌پذیری این لوله‌ها باعث می‌شود اجرای مسیرهای طولانی با اتصالات کمتر امکان‌پذیر باشد.

لوله‌های پلی‌پروپیلن یا همان لوله‌های پلیمری جوشی نیز در برخی پروژه‌ها استفاده می‌شوند؛ اما انتخاب آن‌ها باید بر اساس شرایط فنی پروژه انجام شود.

لوله‌های گالوانیزه نیز به دلیل مقاومت مکانیکی مناسب در برخی تاسیسات کاربرد دارند، اما مشکلاتی مانند خوردگی و رسوب‌گیری باعث شده استفاده از آن‌ها در بسیاری از پروژه‌های جدید کمتر شود. اگر می‌خواهید اطلاعات بیشتری درباره این نوع لوله‌ها به‌دست آورید و بدانید لوله گالوانیزه چیست و چه کاربردهایی دارد، پیشنهاد می‌کنیم مقاله مربوط به آن را در وبلاگ مهراکو مطالعه کنید. همچنین، در این وبلاگ، مقاله‌های دیگری درباره انواع لوله‌ها منتشر شده است که با مطالعه آن‌ها می‌توانید با ویژگی‌ها، کاربردها و تفاوت لوله‌های مختلف مانند تفاوت لوله سبز و سفید آشنا شوید و انتخاب مناسب‌تری برای پروژه خود داشته باشید.

هزینه اجرای لوله‌کشی کلکتوری به چه عواملی بستگی دارد؟

برای برآورد دقیق هزینه لوله‌کشی کلکتوری، باید عوامل مختلفی را بررسی کرد؛ زیرا یک عامل به‌تنهایی نمی‌تواند هزینه نهایی اجرای این سیستم را مشخص کند.

جمع‌بندی

لوله‌کشی کلکتوری یکی از روش‌های مدرن اجرای تاسیسات آب ساختمان است که با ایجاد مسیرهای مستقل، کنترل بهتر جریان آب و ساده‌تر کردن تعمیرات، عملکرد شبکه لوله‌کشی را بهبود می‌دهد. در این سیستم، آب ابتدا وارد کلکتور شده و سپس از طریق خروجی‌های جداگانه به نقاط مصرف منتقل می‌شود.

اگرچه هزینه اولیه این روش نسبت به سیستم‌های سنتی بیشتر است، اما مزایایی مانند کاهش احتمال نشتی، کنترل آسان‌تر و افزایش نظم تاسیسات باعث شده در بسیاری از ساختمان‌های جدید مورداستفاده قرار گیرد. انتخاب صحیح نوع کلکتور، لوله و اجرای اصولی، نقش مهمی در دوام و عملکرد نهایی این سیستم دارد.
