آشنایی با لوله مانیسمان؛ انواع، رده‌ها و موارد استفاده

لوله مانیسمان چیست؟

در بازار متنوع لوله‌های ساختمانی، لوله‌های مانیسمان جایگاه ویژه‌ای دارند. اگر بخواهیم تعریف دقیقی از این نوع لوله ارائه دهیم، باید بگوییم که لوله مانیسمان نوعی لوله فولادی است که بدون درز جوش طولی تولید می‌شود. برای ساخت آن، ابتدا یک شمش فولادی را حرارت می‌دهند و سپس با سوراخ کردن مرکز شمش و شکل‌دهی آن، لوله‌ای توخالی به‌دست می‌آورند. به‌همین‌دلیل، این محصول با نام لوله بدون درز نیز شناخته می‌شود.

نداشتن درز جوش طولی، مهم‌ترین ویژگی لوله مانیسمان است و آن را به یکی از گزینه‌های مورد استفاده در برخی خطوط انتقال سیالات با فشار یا دمای بالا تبدیل می‌کند. این لوله‌ها در جنس‌ها، اندازه‌ها و ضخامت‌های مختلف تولید می‌شوند و در تاسیسات ساختمانی، صنایع نفت و گاز و سیستم‌های صنعتی کاربرد دارند.

لوله مانیسمان چگونه تولید می‌شود؟

تولید لوله مانیسمان با یک شمش فولادی توپر آغاز می‌شود. این شمش ابتدا حرارت می‌بیند و سپس با دستگاه‌های مخصوص به یک لوله توخالی تبدیل می‌گردد. در ادامه، قطر و ضخامت آن را تنظیم می‌کنند تا محصول به اندازه موردنظر برسد.

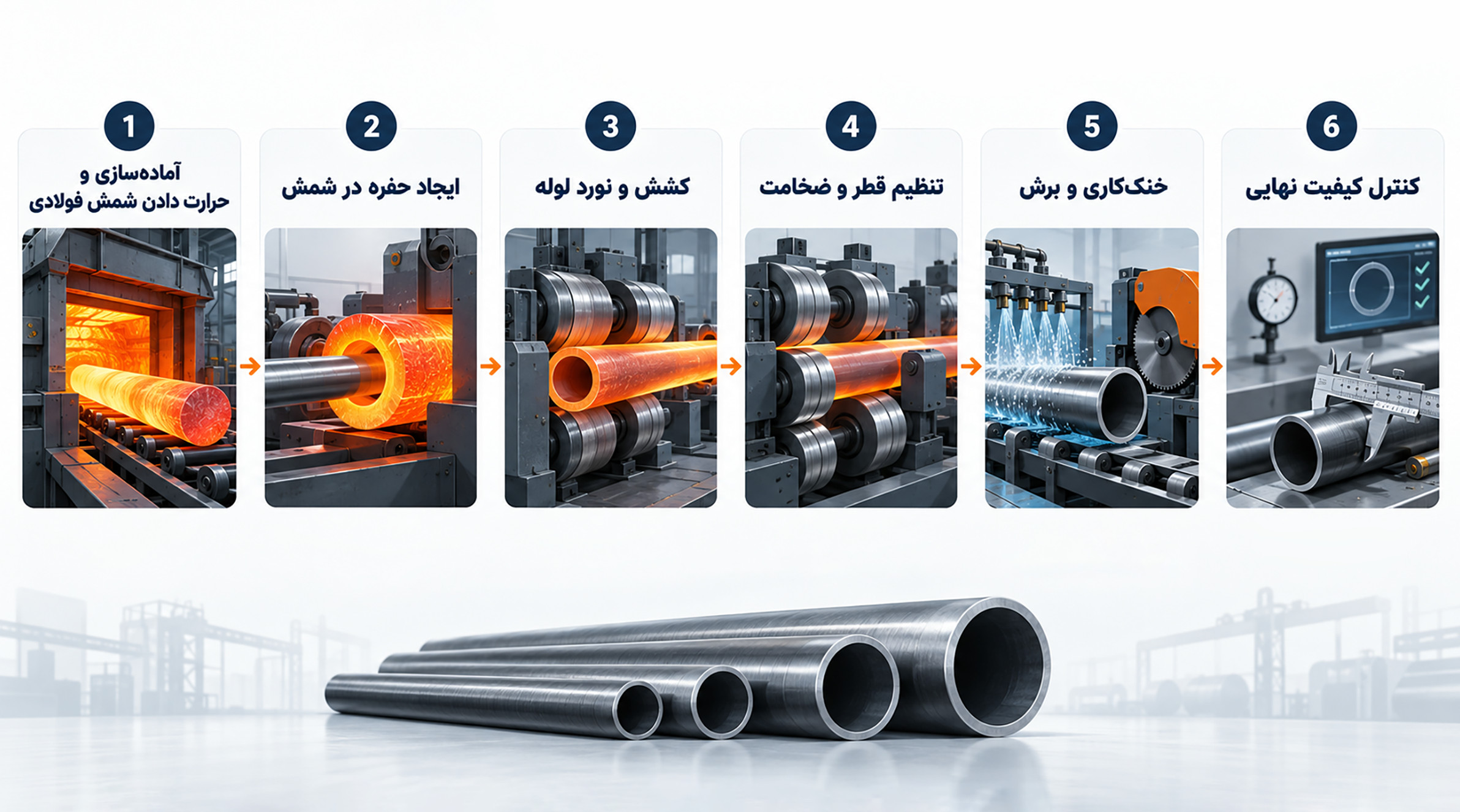

مراحل اصلی تولید لوله مانیسمان به ترتیب زیر می‌باشد:

1. آماده‌سازی و حرارت دادن شمش فولادی: ابتدا شمش مناسبی انتخاب می‌کنند و آن را در کوره حرارت می‌دهند تا برای شکل‌دهی آماده شود.
2. ایجاد حفره در شمش: شمش داغ وارد دستگاه مخصوص می‌شود و با کمک غلتک‌ها و ابزار سوراخ‌کاری، حفره‌ای در مرکز آن ایجاد می‌کنند.
3. کشش و نورد لوله: قطعه توخالی از میان غلتک‌ها عبور می‌کند تا طول آن بیشتر و دیواره‌اش نازک‌تر شود.
4. تنظیم قطر و ضخامت: با استفاده از تجهیزات نورد و اندازه‌گذاری، قطر و ضخامت لوله را به اندازه موردنظر می‌رسانند.
5. خنک‌کاری و برش: پس از شکل‌دهی و عملیات تکمیلی موردنیاز، لوله خنک می‌شود و آن را در طول‌های مشخص برش می‌دهند.
6. کنترل کیفیت نهایی: در آخر، اندازه‌ها، سطح لوله و عیوب احتمالی آن را بررسی می‌کنند تا محصول با مشخصات تعیین‌شده مطابقت داشته باشد.

ممکن است جزئیات این مراحل در کارخانه‌های مختلف کمی متفاوت باشد؛ اما ویژگی مشترک روش‌های رایج تولید مانیسمان، ساخت لوله بدون نیاز به جوشکاری طولی بدنه است.

انواع لوله مانیسمان کدام‌اند؟

لوله‌های مانیسمان از نظر جنس و ترکیبات فولاد به چند گروه تقسیم می‌شوند که هرکدام ویژگی‌های متفاوتی دارند. انتخاب میان آن‌ها به نوع سیالی که از لوله عبور می‌کند، شرایط محیطی و فشار یا دمای کاری بستگی دارد.

لوله مانیسمان فولاد کربنی

لوله مانیسمان فولاد کربنی از آهن و کربن ساخته می‌شود و به دلیل استحکام مناسب، در تاسیسات ساختمانی، خطوط انتقال آب و صنایع مختلف کاربرد دارد. البته این لوله در تماس با رطوبت و مواد خورنده ممکن است زنگ بزند؛ بنابراین، در محیط‌هایی که احتمال خوردگی وجود دارد، باید از پوشش محافظ مناسب استفاده کرد.

لوله مانیسمان استیل (ضدزنگ)

لوله مانیسمان استیل از فولاد ضدزنگ تولید می‌شود و وجود کروم در ترکیبات آن، مقاومت لوله را در برابر زنگ‌زدگی و خوردگی افزایش می‌دهد. از این محصول در صنایع غذایی، دارویی و شیمیایی استفاده می‌کنند. البته میزان مقاومت آن به گرید فولاد نیز بستگی دارد؛ برای مثال، استیل‌های 304 و 316 در برابر مواد خورنده عملکرد متفاوتی از خود نشان می‌دهند.

لوله مانیسمان فولادی آلیاژی

لوله مانیسمان آلیاژی از فولادی ساخته می‌شود که علاوه‌بر آهن و کربن، عناصری مانند کروم و مولیبدن دارد.این ترکیبات ویژگی‌های فولاد را تغییر می‌دهند و برخی از انواع آن را برای تحمل دماهای بالا مناسب می‌کنند. بنابراین، از لوله‌های آلیاژی مخصوص در نیروگاه‌ها و خطوط انتقال بخار داغ استفاده می‌شود.

رده لوله مانیسمان چیست؟

هنگام خرید لوله مانیسمان ممکن است با عبارت‌هایی مانند رده 20، 40 یا 80 روبه‌رو شوید. این عددها چه معنایی دارند؟

رده لوله یا Schedule به زبان ساده، عددی است که ضخامت دیواره لوله را نشان می‌دهد. هرچه رده لوله بالاتر باشد، ضخامت دیواره و معمولاً توانایی تحمل فشار آن نیز افزایش پیدا می‌کند. البته میزان فشار قابل‌تحمل به عوامل دیگری مانند جنس فولاد، قطر لوله و دمای کاری نیز بستگی دارد.

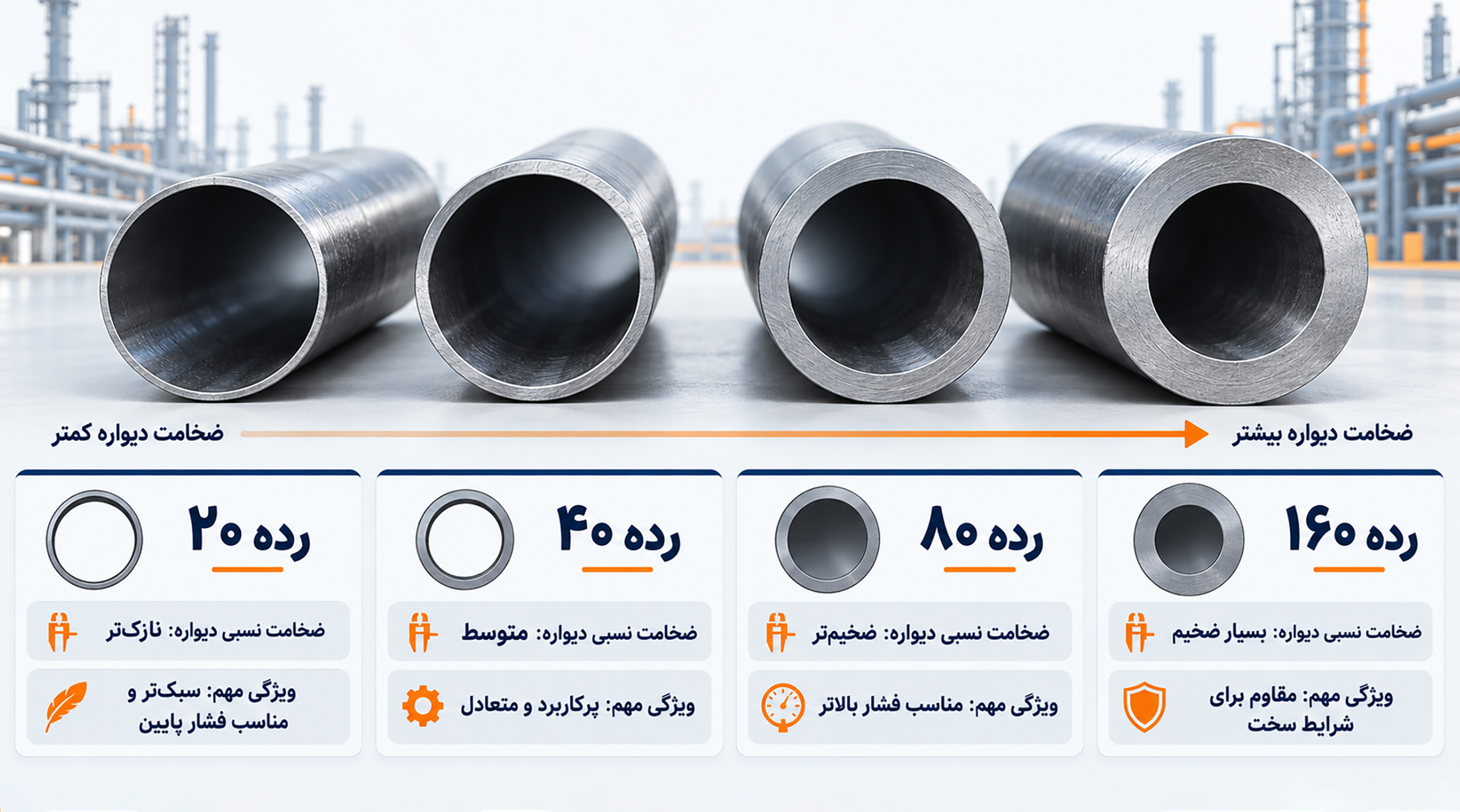

در جدول زیر، رده‌های مختلف لوله مانیسمان را از نظر ضخامت دیواره و ویژگی‌های اصلی با یکدیگر مقایسه کرده‌ایم:

توجه داشته باشید که، ضخامت‌های جدول به‌صورت نسبی و برای مقایسه لوله‌هایی با سایز یکسان بیان شده‌اند. ضخامت دقیق هر رده باید از جدول استاندارد ابعادی بررسی شود؛ زیرا همه رده‌ها برای تمام سایزها تعریف نشده‌اند.

لوله مانیسمان چه کاربردهایی دارد؟

لوله مانیسمان در بخش‌هایی از تاسیسات ساختمانی و سیستم‌های صنعتی استفاده می‌شود که نوع و مشخصات لوله اهمیت زیادی دارد. این محصول با توجه به جنس و ضخامتش می‌تواند در موتورخانه‌ها، خطوط انتقال نفت و گاز و برخی سیستم‌های بخار کاربرد داشته باشد.

کاربرد لوله مانیسمان در تاسیسات ساختمانی

در تاسیسات ساختمان‌های بزرگ، از انواع لوله برای انتقال آب و سایر سیالات در بخش‌هایی مانند موتورخانه و سیستم‌های گرمایشی استفاده می‌شود. لوله مانیسمان نیز یکی از گزینه‌های مناسب برای برخی از این بخش‌ها به‌شمار می‌رود که انتخاب آن به فشار، دما و شرایط کاری تجهیزات بستگی دارد.

لوله‌های مانیسمان در برخی سیستم‌های گازرسانی ساختمان نیز کاربرد دارند. بااین‌حال، همه بخش‌های ساختمان به لوله‌های فولادی نیاز ندارند. برای مثال، در لوله‌کشی کلکتوری واحدهای مسکونی معمولاً از لوله‌های چندلایه استفاده می‌کنند. در این روش، آب از طریق کلکتور میان بخش‌های مختلف ساختمان توزیع می‌شود و امکان کنترل جداگانه جریان آب هر مسیر وجود دارد.

کاربرد لوله مانیسمان در صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، بسیاری از خطوط لوله با فشار و دمای بالا سروکار دارند و باید نفت، گاز یا مواد شیمیایی را به‌صورت ایمن میان تجهیزات منتقل کنند. لوله مانیسمان به دلیل نداشتن درز جوش طولی، یکی از گزینه‌های مورد استفاده در این خطوط به‌شمار می‌رود.

کاربرد لوله مانیسمان در سیستم‌های صنعتی و خطوط بخار

در نیروگاه‌ها و کارخانه‌های صنعتی، از بخار برای تامین گرما و راه‌اندازی برخی تجهیزات استفاده می‌کنند. ازآنجایی‌که بخار در بسیاری از سیستم‌های صنعتی با دما و فشار بالا منتقل می‌شود، انتخاب لوله مناسب برای لوله کشی این بخش‌ها اهمیت زیادی دارد. جنس و ضخامت لوله باید به‌گونه‌ای باشد که بتواند شرایط کاری سیستم را تحمل کند.

لوله مانیسمان به‌دلیل نداشتن درز جوش طولی، یکی از گزینه‌های مورد استفاده در خطوط انتقال بخار است. برای مثال، در بخش‌هایی که دمای بخار بسیار بالاست، از نمونه‌های فولادی آلیاژی مقاوم در برابر حرارت استفاده می‌کنند. البته جنس و ضخامت لوله باید متناسب با فشار و دمای کاری انتخاب شود تا عملکرد ایمن و مناسبی داشته باشد.

مزایای لوله مانیسمان

لوله‌های مانیسمان به‌دلیل ساختار بدون درز و تنوع مشخصات، در پروژه‌های مختلف کاربرد دارند. از مهم‌ترین مزایای آن‌ها می‌توان به موارد زیر اشاره کرد:

• نداشتن درز جوش: در طول بدنه لوله هیچ خط جوشی وجود ندارد و عیوب احتمالی مربوط به جوش طولی نیز مطرح نیستند.
• تنوع ضخامت و رده: می‌توان لوله را با قطر و ضخامت متناسب با نیاز پروژه انتخاب کرد.
• قابلیت استفاده در شرایط کاری مختلف: بعضی از انواع این لوله‌ها برای سیستم‌های دارای فشار یا دمای بالا مناسب‌اند.
• تنوع جنس: لوله مانیسمان در انواع فولاد کربنی، استیل و فولاد آلیاژی تولید می‌شود.

معایب لوله مانیسمان

با وجود کاربردهای مختلف، لوله مانیسمان همیشه بهترین انتخاب برای همه پروژه‌ها نیست. یکی از محدودیت‌های آن به هزینه تولید مربوط می‌شود. ساخت این لوله به تجهیزات مخصوص و مراحل متعددی نیاز دارد و بر همین اساس، بعضی از نمونه‌های آن نسبت به لوله‌های درزدار با مشخصات مشابه، قیمت بیشتری دارند. موضوع دیگر، دسترسی به سایزها و رده‌های مختلف است. امکان دارد یک رده مشخص در اندازه‌های پرمصرف به‌راحتی پیدا شود؛ اما تهیه همان محصول در قطرهای دیگر دشوارتر باشد.

از سوی دیگر، بدون درز بودن لوله از زنگ‌زدگی جلوگیری نمی‌کند. برای مثال، لوله مانیسمان فولاد کربنی در محیط‌های مرطوب یا در تماس با مواد خورنده ممکن است دچار خوردگی شود. بنابراین، بسته به شرایط استفاده، باید روش محافظت مناسبی برای آن در نظر گرفت.

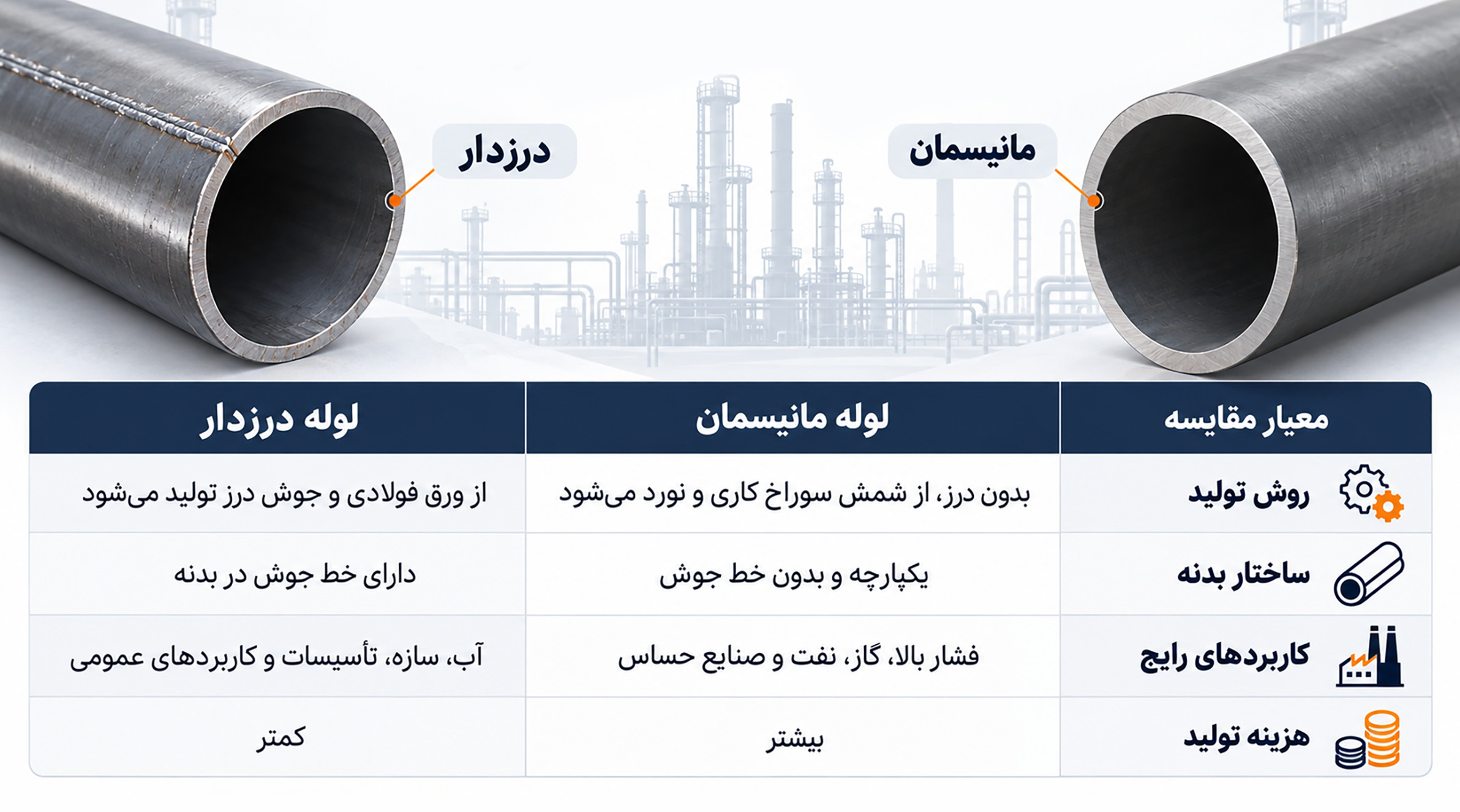

تفاوت لوله مانیسمان و لوله درزدار چیست؟

تفاوت اصلی لوله مانیسمان و لوله درزدار به شیوه تولید آن‌ها برمی‌گردد. لوله مانیسمان از شمش فولادی ساخته می‌شود و درز جوش طولی ندارد؛ اما برای تولید لوله درزدار، معمولاً ورق یا نوار فولادی را به شکل لوله درمی‌آورند و لبه‌های آن را به یکدیگر جوش می‌دهند.

علاوه‌بر تفاوت لوله مانیسمان و درزدار، آشنایی با ویژگی‌های لوله گالوانیزه نیز می‌تواند هنگام خرید به شما کمک کند تا به انتخاب درستی دست پیدا کنید. برای درک بهتر تفاوت لوله مانیسمان و گالوانیزه باید بدانید که لوله مانیسمان بدون درز جوش ساخته می‌شود؛ اما لوله گالوانیزه محصولی است که سطح آن را با فلز روی می‌پوشانند تا کمتر دچار زنگ‌زدگی شود. بنابراین، این دو لوله لزوماً در مقابل یکدیگر قرار نمی‌گیرند و حتی یک لوله مانیسمان هم می‌تواند پوشش گالوانیزه داشته باشد.

هنگام انتخاب لوله مانیسمان به چه نکاتی توجه کنیم؟

انتخاب لوله مانیسمان نباید تنها بر اساس ضخامت یا ظاهر آن انجام شود. برای مثال، لوله‌ای که در موتورخانه ساختمان استفاده می‌شود، ممکن است برای انتقال مواد شیمیایی در کارخانه مناسب نباشد. به‌همین‌دلیل، بهتر است پیش از خرید، شرایط استفاده و مشخصات موردنیاز پروژه را بررسی نمایید.

مهم‌ترین نکاتی که باید در نظر بگیرید عبارت‌اند از:

• جنس لوله: فولاد کربنی، استیل یا فولاد آلیاژی باید با نوع سیال و شرایط محیط هماهنگ باشد.
• سایز و رده: قطر و ضخامت دیواره را باید براساس طراحی سیستم انتخاب کرد.
• فشار و دمای کاری: مشخصات لوله باید با فشار و دمای موردنیاز پروژه مطابقت داشته باشد.
• استاندارد و کیفیت: توجه به استاندارد تولید، مشخصات فنی و مدارک کنترل کیفیت اهمیت دارد.
• هزینه و تامین: بهتر است قیمت لوله و اتصالات از فروشگاه‌های اینترنتی معتبر ازجمله مهراکو بررسی شود.

جمع بندی

لوله مانیسمان نوعی لوله فولادی بدون درز جوش است که در جنس‌ها و رده‌های مختلف تولید می‌شود.این محصول در تاسیسات ساختمانی، صنایع نفت و گاز و خطوط انتقال بخار کاربرد دارد. هنگام انتخاب لوله مانیسمان باید به جنس فولاد، ضخامت دیواره و میزان فشار و دمای کاری توجه کرد تا محصول با نیاز پروژه هماهنگ باشد.
