معرفی انواع لوله‌های ساختمانی؛ تفاوت‌ها و رده انواع لوله ها

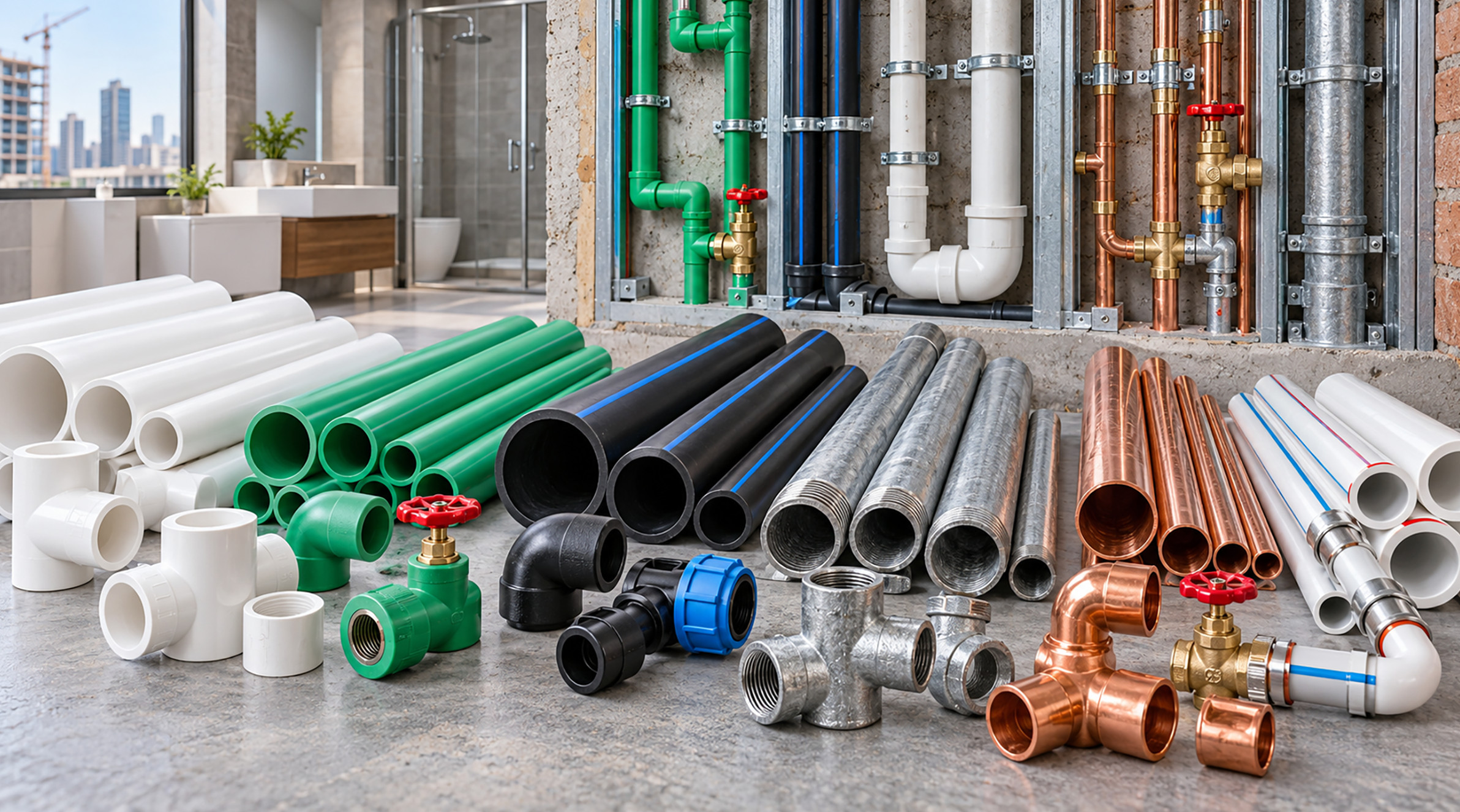

لوله چیست؟

لوله مجرایی توخالی با سطح مقطع معمولاً دایره‌ای است که برای انتقال مایعات، گازها و در برخی کاربردها مواد دیگر استفاده می‌شود. در ساختمان، لوله‌ها وظیفه آب‌رسانی، انتقال گاز، دفع فاضلاب و گردش آب در سیستم‌های گرمایشی و سرمایشی را برعهده دارند.

لوله‌ها از نظر جنس، قطر و ضخامت دیواره یکسان نیستند و این ویژگی‌ها باتوجه‌به نوع سیال، میزان فشار کاری، دما و شرایط نصب تعیین می‌شوند. بنابراین، هر لوله کاربرد مشخصی دارد و نمی‌توان لوله مناسب شبکه فاضلاب را لزوماً برای انتقال آب گرم یا گاز نیز به‌کار برد.

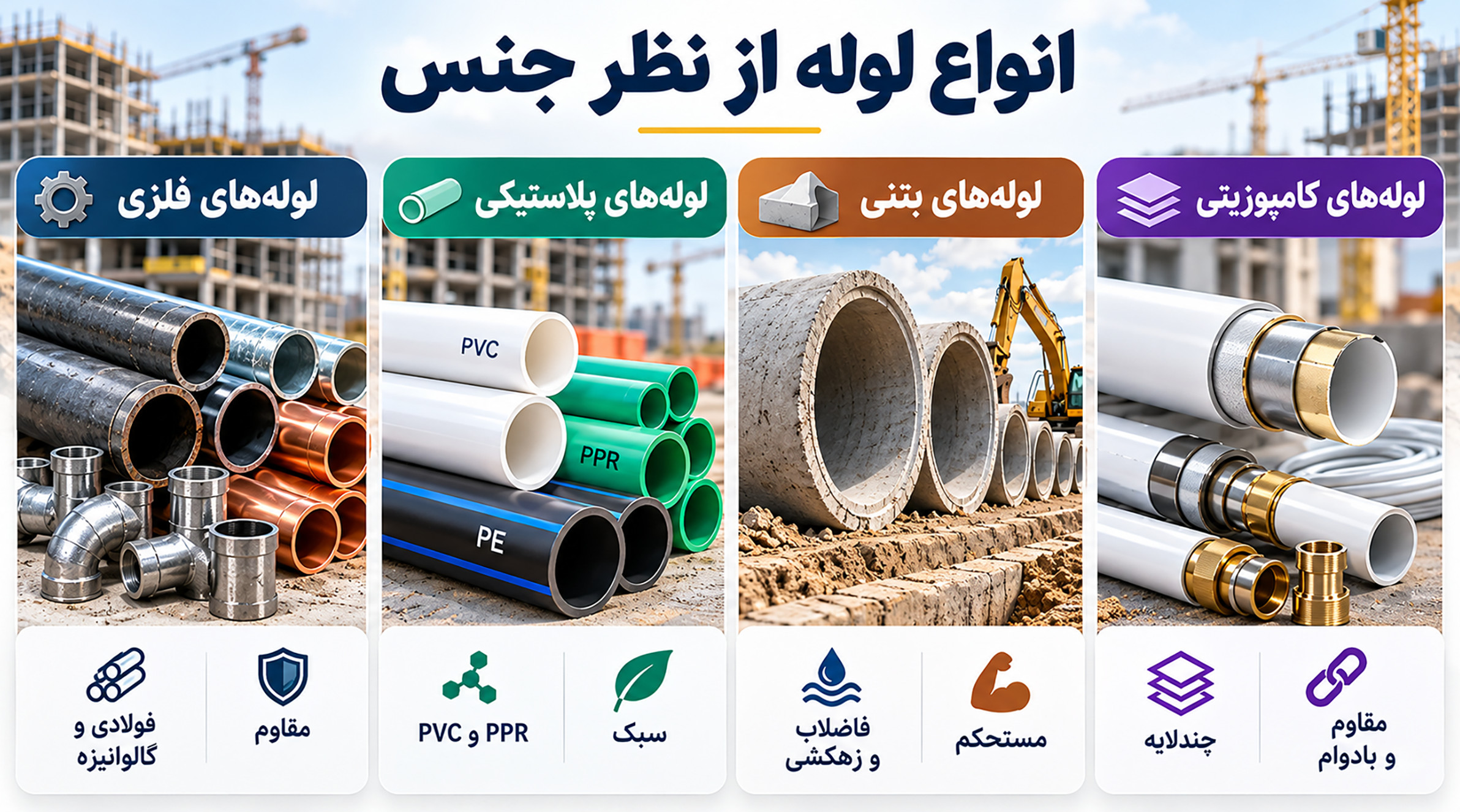

انواع لوله از نظر جنس کدام‌اند؟

لوله‌ها بر اساس مواد اولیه به چهار گروه اصلی فلزی، پلاستیکی، بتنی و کامپوزیتی تقسیم می‌شوند که هرکدام شامل انواع مختلفی هستند.

لوله‌های فلزی

یکی از ویژگی‌های مهم بسیاری از محصولات فلزی استحکام مکانیکی است. این گروه لوله‌های فولادی، مسی، چدنی و گالوانیزه را شامل می‌شود. در لوله‌های فلزی، مقاومت در برابر خوردگی یکسان نیست و برخی مدل‌ها به پوشش محافظ یا شرایط نگهداری مناسب‌تری نیاز دارند.

لوله‌های پلاستیکی (پلیمری)

لوله‌های پلیمری معمولاً وزن کمی دارند و در برابر بسیاری از عواملی که باعث خوردگی می‌شوند، مقاومت می‌کنند. پلی‌اتیلن، پلی‌پروپیلن،PVC و PEX از نمونه‌های رایج این گروه هستند. در نظر داشته باشید کهتحمل فشار، دما و روش اتصال در این محصولات متفاوت است.

لوله‌های بتنی

این لوله‌ها از بتن معمولی یا مسلح ساخته می‌شوند و بیشتر در شبکه‌های فاضلاب، زهکشی و انتقال آب کاربرد دارند. ابعاد لوله‌های بتنی نسبتاً بزرگ است و امکان استفاده از آن‌ها در مسیرهای زیرزمینی وجود دارد.

لوله‌های کامپوزیتی

محصولات کامپوزیتی از ترکیب چند ماده ساخته می‌شوند تا ویژگی‌های متفاوت آن‌ها در یک ساختار قرار گیرد. لوله پنج‌لایه، شامل لایه‌های پلیمری و فلزی، نمونه‌ای شناخته‌شده از لوله‌های کامپوزیتی است که در تاسیسات آب‌رسانی و گرمایشی ساختمان استفاده می‌شود.

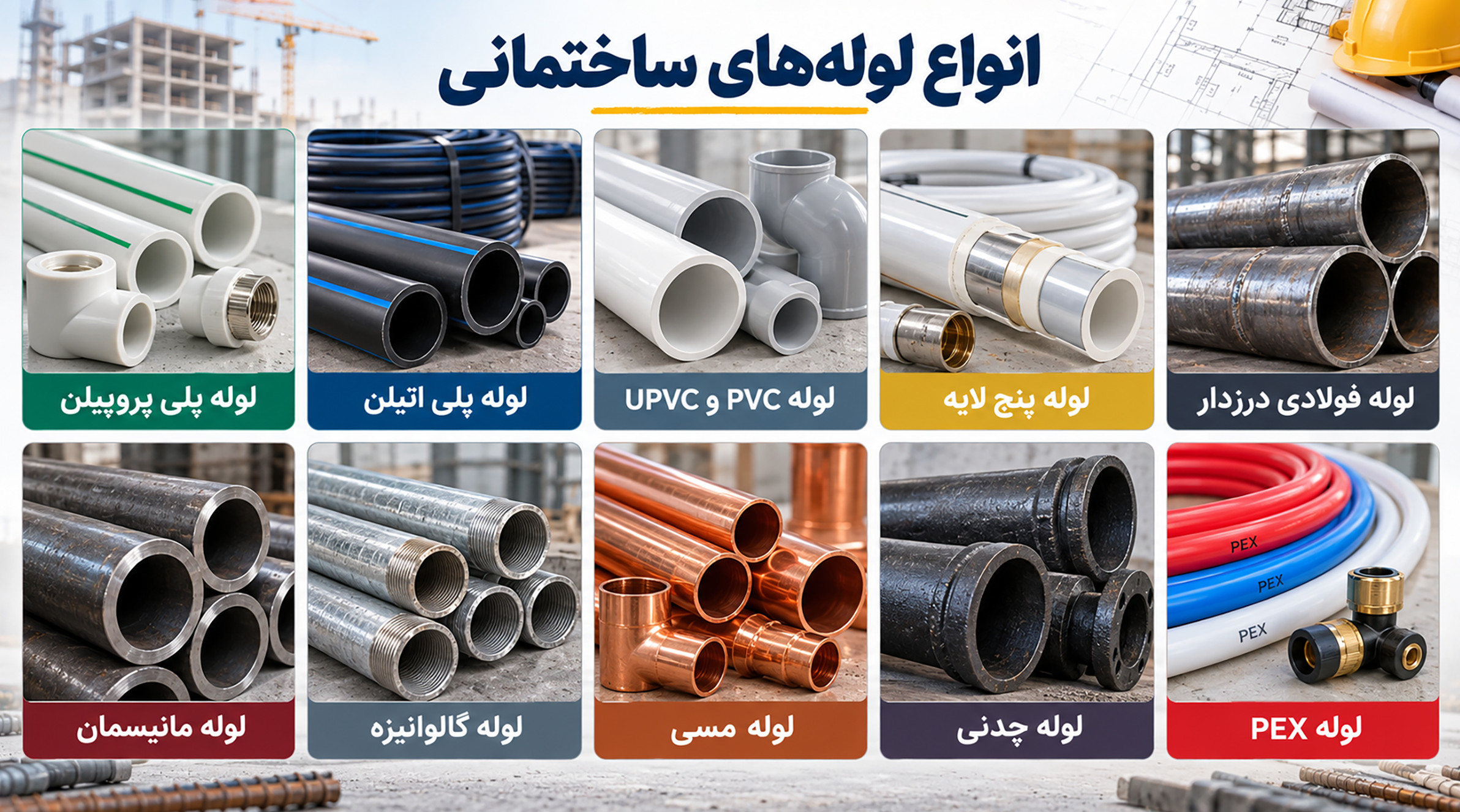

انواع لوله‌های ساختمانی کدام‌اند؟

علاوه‌بر جنس، انواع لوله ساختمانی از نظر ساختار و کاربرد نیز با یکدیگر تفاوت دارند. بعضی از آن‌ها برای آب‌رسانی مناسب‌اند، درحالی‌که برخی دیگر در شبکه فاضلاب یا خطوط انتقال تحت فشار استفاده می‌شوند. از انواع پرکاربرد لوله‌های ساختمانی می‌توان به موارد زیر اشاره کرد:

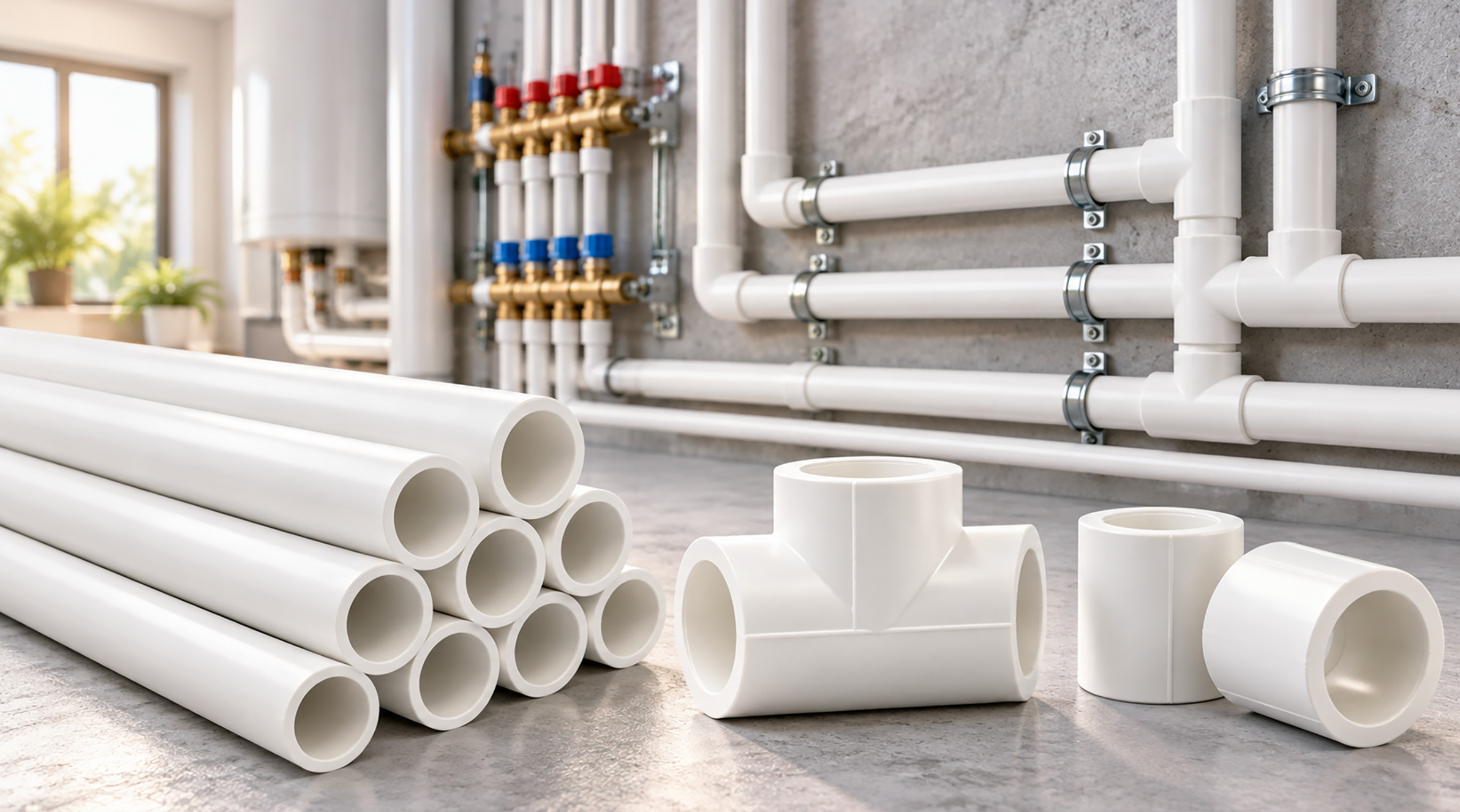

لوله پلی‌پروپیلن

این محصول از پلیمر پلی‌پروپیلن ساخته می‌شود و مدل‌های مناسب آن در آب‌رسانی سرد و گرم کاربرد دارند. مقاومت در برابر خوردگی و اتصال حرارتی از ویژگی‌های لوله پلی‌پروپیلن است. برای درک بهتر تفاوت این محصول با سایر لوله‌ها، پیشنهاد می‌کنیم نگاهی به مقاله لوله پلی پروپیلن چیست بیندازید.

لوله پلی‌اتیلن

لوله پلی‌اتیلن از ماده پلیمریPE تولید می‌شود و به‌دلیل انعطاف‌پذیری و مقاومت در برابر خوردگی، در شبکه‌های آب‌رسانی، انشعابات و برخی سیستم‌های آبیاری کاربرد دارد. مشخصات این محصول بر اساس نوع پلی‌اتیلن و رده فشاری متفاوت هستند.

لولهPVC و UPVC

لوله‌های PVC و UPVC هر دو از ماده‌ای به نام پلی‌وینیل کلراید ساخته می‌شوند؛ با این تفاوت که UPVC فاقد مواد نرم‌کننده است و ساختار سخت‌تری دارد. این لوله‌ها وزن کمی دارند و در برابر خوردگی مقاوم‌اند. بسته به نوع و مشخصات فنی، از آن‌ها برای انتقال فاضلاب، تخلیه آب و برخی شبکه‌های آب‌رسانی استفاده می‌شود.

لوله پنج‌لایه

لوله پنج‌لایه معمولاً از دو لایه پلیمری، یک لایه آلومینیومی و دو لایه چسب تشکیل می‌شود. ترکیب این لایه‌ها به کاهش انبساط حرارتی و حفظ شکل لوله کمک می‌کند. برای آشنایی بیشتر با ساختار این محصول و کاربرد آن در سیستم‌های آب‌رسانی و گرمایشی، می‌توانید مقاله لوله پنج لایه چیست را مطالعه کنید.

لوله فولادی درزدار

لوله فولادی درزدار از خم‌کردن ورق فولادی و جوش‌دادن لبه‌های آن به یکدیگر تولید می‌شود. این نوع لوله در تاسیسات ساختمانی و خطوط مختلف انتقال سیالات کاربرد دارد؛ بااین‌حال، هنگام انتخاب آن باید به نوع جوش، مشخصات فنی و شرایط کاری پروژه توجه کنید.

لوله مانیسمان (بدون درز)

لوله مانیسمان برخلاف لوله فولادی درزدار، بدون جوش طولی تولید می‌شود و در برخی خطوط انتقال تحت فشار کاربرد دارد. تفاوت اصلی این دو نوع لوله در وجود یا نبود درز جوش است؛ بااین‌حال، میزان فشاری که لوله مانیسمان می‌تواند تحمل کند، به جنس، ضخامت دیواره و مشخصات فنی آن بستگی دارد.

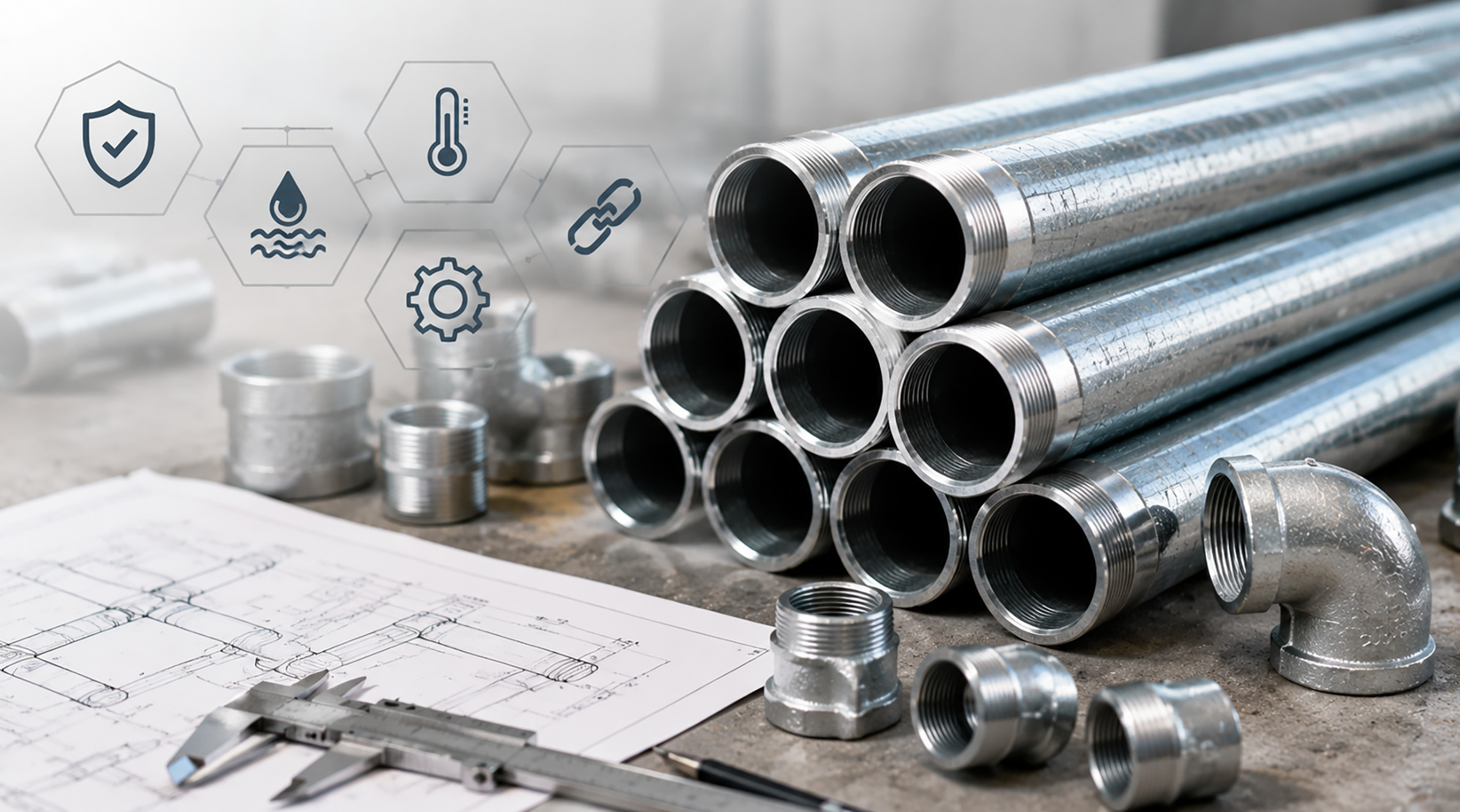

لوله گالوانیزه

این محصول معمولاً از فولاد با پوشش روی ساخته می‌شود. انواع لوله گالوانیزه از نظر روش پوشش‌دهی، ابعاد و کاربرد متفاوت‌اند و در برخی تاسیسات و خطوط مشخص استفاده می‌شوند. پوشش گالوانیزه به کاهش خوردگی کمک می‌کند.

لوله مسی

لوله مسی به‌دلیل رسانایی حرارتی مناسب، شکل‌پذیری و مقاومت نسبی در برابر خوردگی، در سیستم‌های سرمایشی، تبرید و برخی شبکه‌های آب‌رسانی کاربرد دارد. نوع و ضخامت این لوله باید با شرایط کاری هماهنگ باشد.

لوله چدنی

لوله چدنی از آلیاژ آهن و کربن تولید می‌شود و در برخی شبکه‌های فاضلاب و زهکشی ساختمان به‌کار می‌رود. استحکام بالا و کاهش صدای جریان فاضلاب از ویژگی‌های مهم مدل‌های مناسب این نوع لوله به‌شمار می‌روند.

لوله PEX

لولهPEX از پلی‌اتیلن شبکه‌ای‌شده ساخته می‌شود و انعطاف‌پذیری بالایی دارد.این محصول در سیستم‌های آب‌رسانی سرد و گرم و گرمایش از کف استفاده می‌شود و به اتصالات مخصوص نیاز دارد.

تفاوت انواع لوله ساختمانی چیست؟

تفاوت اصلی انواع لوله های ساختمانی به جنس، کاربرد و ویژگی‌های فنی آن‌ها مربوط می‌شود. شناخت این تفاوت‌ها در انتخاب لوله‌کشی مناسب ساختمان اهمیت زیادی دارد. در جدول زیر، کاربرد اصلی و مهم‌ترین ویژگی انواع پرکاربرد لوله‌های ساختمانی را مقایسه کرده‌ایم.

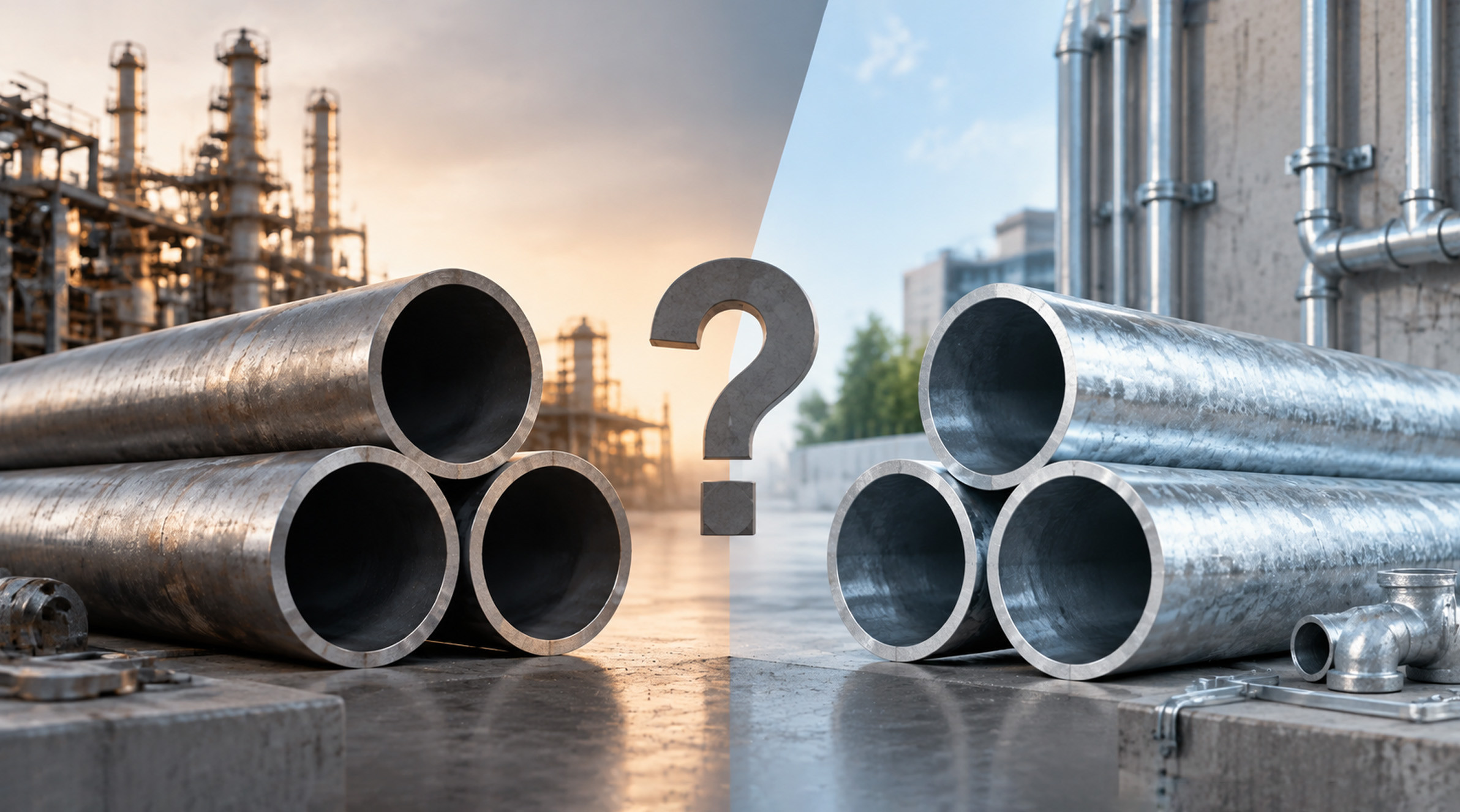

در میان لوله‌های معرفی‌شده، برخی مانند پلی‌پروپیلن و پنج‌لایه بیشتر در سیستم‌های آب‌رسانی و گرمایشی کاربرد دارند؛ درحالی‌که لوله‌های PVC و UPVC معمولاً برای فاضلاب و تخلیه آب استفاده می‌شوند. در مورد لوله‌های فولادی نیز شناخت تفاوت لوله مانیسمان و گالوانیزه اهمیت دارد؛ زیرا مانیسمان بر اساس ساختار بدون درز جوش شناخته می‌شود، اما ویژگی اصلی لوله گالوانیزه، پوشش محافظ روی آن است.

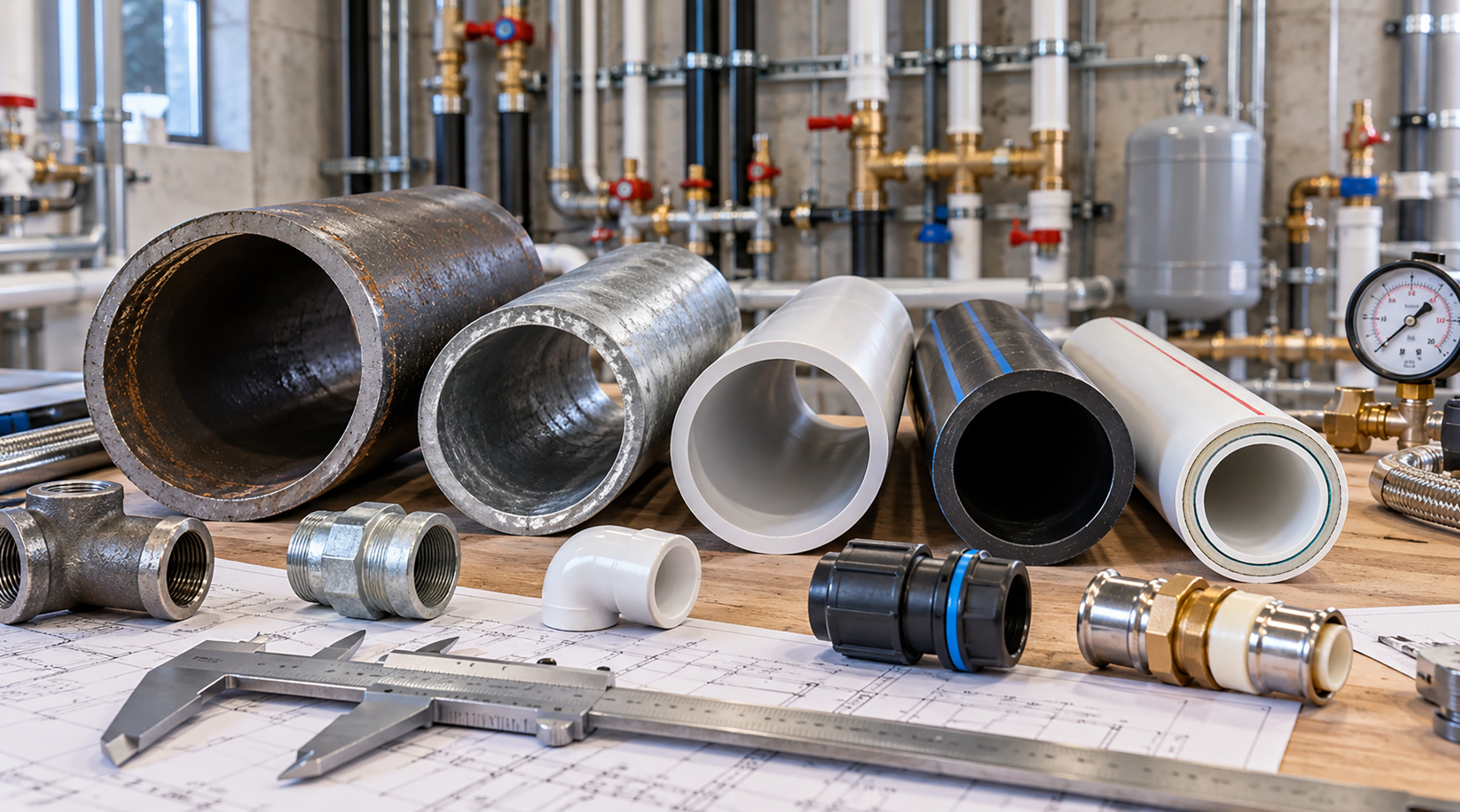

رده لوله چیست؟

رده لوله یا Schedule عددی است که برای مشخص‌کردن ضخامت دیواره لوله‌های فولادی در یک سایز مشخص استفاده می‌شود. برای مثال، دو لوله با قطر اسمی یکسان می‌توانند رده و ضخامت متفاوتی داشته باشند. هرچه رده لوله در یک سایز مشخص بالاتر باشد، معمولاً ضخامت دیواره و وزن آن بیشتر و قطر داخلی کمتر خواهد بود.

برای درک بهتر این تفاوت، در جدول زیر ضخامت دیواره لوله فولادی ۲ اینچ (NPS 2) را در رده‌های مختلف بر اساس استاندارد ASME B36.10M مقایسه کرده‌ایم.

همان‌طور که در جدول مشاهده می‌کنید، با افزایش رده لوله از SCH 10 به SCH 160، ضخامت دیواره بیشتر می‌شود. بااین‌حال، رده به‌تنهایی میزان فشار قابل‌تحمل لوله را مشخص نمی‌کند و برای انتخاب محصول مناسب باید جنس فولاد، دمای کاری و شرایط طراحی نیز بررسی شوند.

هنگام انتخاب لوله مناسب به چه نکاتی توجه کنیم؟

برای انتخاب لوله مناسب ساختمان، باید علاوه‌بر نوع کاربرد، شرایط محیطی و مشخصات فنی سیستم تاسیساتی را نیز در نظر گرفت. مهم‌ترین نکاتی که هنگام انتخاب لوله باید بررسی شوند، عبارت‌اند از:

• نوع کاربرد: مشخص کنید لوله برای آب‌رسانی، انتقال فاضلاب، گازرسانی یا سیستم گرمایشی استفاده می‌شود.
• جنس و دوام: مقاومت لوله را در برابر خوردگی، فرسودگی و شرایط محیطی محل نصب بررسی کنید.
• قطر و ضخامت: ابعاد لوله باید با دبی موردنیاز، فشار کاری و مشخصات طراحی سیستم متناسب باشد.
• فشار و دمای کاری:مطمئن شوید لوله توان تحمل فشار و دمای سیستم را در شرایط کاری موردنظر دارد.
• هزینه و نصب: علاوه‌بر قیمت لوله، هزینه اتصالات و اجرای لوله ‌کشی را نیز در نظر بگیرید.

در کنار این موارد، اگر لوله برای انتقال آب آشامیدنی یا گاز استفاده می‌شود، بررسی استانداردها و تاییدیه‌های مربوط به همان کاربرد نیز ضروری خواهد بود.

جمع‌بندی

برای انتخاب لوله مناسب ساختمان، ابتدا باید مشخص کنید که لوله در کدام بخش از تاسیسات استفاده می‌شود و قرار است چه شرایطی را تحمل کند. برای مثال، در سیستم‌های آب‌رسانی و گرمایشی می‌توان از مدل‌های مناسب پلی‌پروپیلن یا پنج‌لایه استفاده کرد، درحالی‌که برای شبکه فاضلاب، لوله‌هایPVC وUPVC از گزینه‌های رایج هستند. در خطوط انتقال تحت فشار نیز علاوه‌بر جنس و ساختار لوله، باید به ضخامت دیواره و رده آن توجه داشت.نکته مهم این است که هیچ لوله‌ای برای تمام کاربردها بهترین گزینه نیست؛ بنابراین پیش از خرید، مشخصات فنی، فشار و دمای کاری، استانداردهای مربوطه و هزینه نصب را بررسی کنید تا از مشکلاتی مانند نشتی، خرابی زودهنگام و هزینه‌های اضافی تعمیرات جلوگیری نمایید.
