سیستم HVAC یا سیستم تهویه مطبوع چیست؟

HVACمخفف Heating به‌معنای گرمایش، Ventilationبه‌معنای تهویه و Air Conditioning به‌معنای تنظیم شرایط هوا است. در پاسخ به این پرسش که HVAC یا سیستم تهویه مطبوع چیست، می‌توان گفت این سیستم مجموعه‌ای هماهنگ از تجهیزات است که دما، جریان هوا، رطوبت و کیفیت هوای داخل ساختمان را کنترل می‌کند.

HVACنام یک دستگاه مشخص نیست و می‌تواند ترکیبی از دیگ یا پکیج، چیلر، هواساز، فن، فیلتر، کانال، لوله و تجهیزات کنترلی باشد. در بعضی ساختمان‌ها چند عملکرد توسط یک دستگاه انجام می‌شود.

ساختار سیستمHVAC در خانه، مجتمع تجاری، بیمارستان و کارخانه یکسان نیست. یک واحد مسکونی ممکن است سیستم تهویه مستقلی داشته باشد؛ اما، بیمارستان به هوای تازه کنترل‌شده و فیلتراسیون دقیق‌تری نیاز دارد؛ بنابراین، ساختار سیستم باید بر اساس نیاز پروژه طراحی ‌شود.

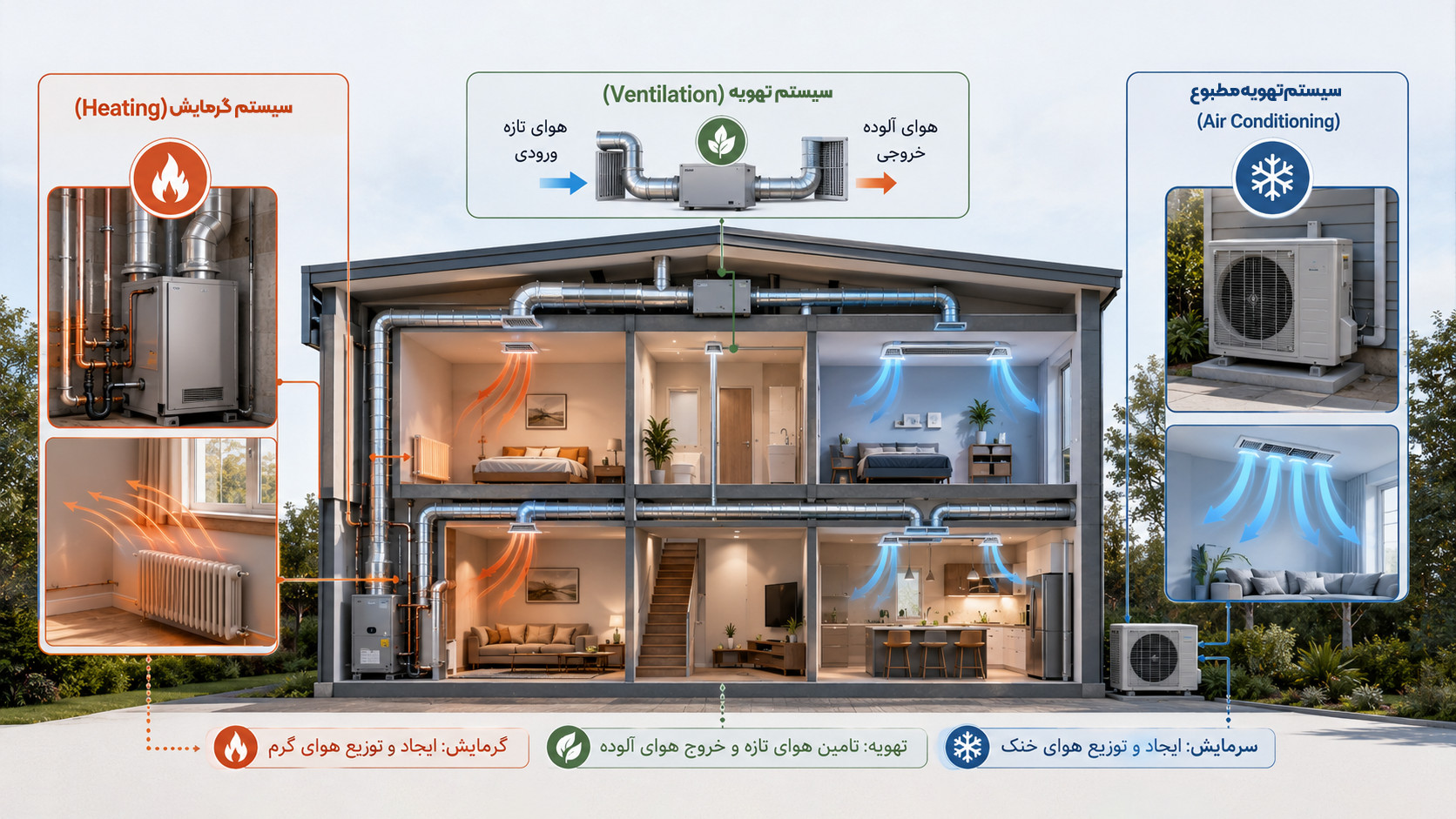

بخش های سیستم HVAC

سه بخش گرمایش، تهویه و تنظیم شرایط هوا در کنار یکدیگر، عملکرد HVAC را شکل می‌دهند. تجهیزات هر بخش ممکن است جدا یا یکپارچه باشد؛ اما هدف نهایی، ایجاد شرایط داخلی پایدار خواهد بود.

سیستم گرمایش (heating)

بخش گرمایش در فصل سرد، انرژی حرارتی را تولید و به فضاها منتقل می‌کند. دیگ، پکیج، کوره هوای گرم، پمپ حرارتی، رادیاتور و گرمایش از کف از تجهیزات احتمالی این بخش هستند.

سیستم تهویه (Ventilation)

تهویه، هوای تازه را وارد و هوای آلوده، بو و رطوبت اضافی را خارج می‌کند. این فرایند ممکن است طبیعی باشد یا با فن، هواکش، کانال و هواساز به‌صورت مکانیکی انجام شود.

سیستم تهویه مطبوع (Air Conditioning)

بخش Air Conditioning معمولاً هوا را خنک می‌کند، اما وظیفه آن فقط کاهش دما نیست. این بخش می‌تواند رطوبت، سرعت جریان و توزیع هوا را نیز تنظیم کند تا شرایط فضا یکنواخت‌تر شود.

انواع سیستم تهویه مطبوع یا سیستم HVAC

سیستم‌ها از نظر محل تجهیزات به دو گروه مرکزی و مستقل و از نظر روش انتقال انرژی به چهار گروه تمام هوا، تمام آب، هوا و آب و انبساط مستقیم تقسیم می‌شوند. این دسته‌بندی‌ها می‌توانند با هم ترکیب شوند. در ادامه، هر یک از این سیستم‌ها و ویژگی‌های اصلی‌شان را بررسی می‌کنیم.

سیستم تهویه مطبوع مرکزی

در سیستم مرکزی، گرما یا سرمای چند فضا یا کل ساختمان در یک مجموعه تجهیزات مشترک تولید می‌شود. چیلر، دیگ، هواساز و شبکه توزیع از اجزای متداول این مجموعه هستند و این روش برای مجتمع‌های بزرگ، هتل‌ها و بیمارستان‌ها مناسب‌تر است.

ازآنجایی‌که در پروژه‌های بزرگ، مسیر کانال‌ها و لوله‌ها باید با سازه و معماری هماهنگ شود و مدل‌سازی اطلاعات ساختمان می‌تواند تداخل‌ها را پیش از اجرا مشخص کند؛ پیشنهاد می‌شود پیش از اجرای سیستم تهویه مطبوع مرکزی، مقاله Bim چیست را بخوانید.

سیستم تهویه مطبوع مستقل یا محلی

در این روش هر واحد یا محدوده، تجهیزات جداگانه‌ای دارد و کنترل فضاها مستقل‌تر است. اسپلیت، کولر پنجره‌ای و سایر دستگاه‌های یکپارچه تهویه مطبوع از نمونه‌های سیستم مستقل یا محلی هستند. این شیوه بیشتر برای خانه، مغازه یا یک دفتر کار کوچک کاربرد دارد.

سیستم تهویه مطبوع تمام هوا

در سیستم تمام هوا، هوای گرم، سرد و تازه پس از آماده‌سازی از طریق کانال‌ها به بخش‌های مختلف ساختمان می‌رسد. این سیستم امکان کنترل بهتر تهویه و رطوبت را فراهم می‌کند؛ اما اجرای آن به فضای کافی برای عبور کانال‌ها نیاز دارد.

سیستم تهویه مطبوع تمام آب

در این سیستم، آب سرد یا گرم از طریق لوله‌ها به تجهیزاتی مانند فن‌کویل می‌رسد و هوای تازه باید جداگانه تامین شود. در سیستم تهویه مطبوع تمام آب، عایق‌کاری و دسترسی مناسب برای تعمیرات اهمیت ویژه‌ای دارد؛ بنابراین، آشنایی با اصول لوله‌ کشی ساختمان می‌تواند به اجرای صحیح و نگهداری بهتر این سیستم کمک کند. این ساختار، بیشتر در هتل‌ها و برج‌های مسکونی کاربرد دارد.

سیستم تهویه مطبوع هوا و آب

این سیستم برای تهویه و تنظیم اولیه دما از هوا استفاده می‌کند و گرمایش یا سرمایش نهایی را با آب انجام می‌دهد. ترکیب هوا و آب باعث کاهش ابعاد کانال‌ها و کنترل دقیق‌تر دمای هر بخش می‌شود؛ به‌همین‌دلیل، این سیستم برای هتل‌ها و ساختمان‌های اداری با بخش‌های متعدد و نیازهای دمایی متفاوت مناسب است.

سیستم تهویه مطبوع انبساط مستقیم یا DX

در سیستم DX، مبرد بدون نیاز به مدار آب سرد، مستقیماً در واحد داخلی گرما را از هوا می‌گیرد یا به آن منتقل می‌کند. اسپلیت، مولتی‌اسپلیت، VRF و برخی روف‌تاپ‌پکیج‌ها از سیستم‌های DX هستند و معمولاً در خانه‌ها، فروشگاه‌ها و دفاتر کار استفاده می‌شوند.

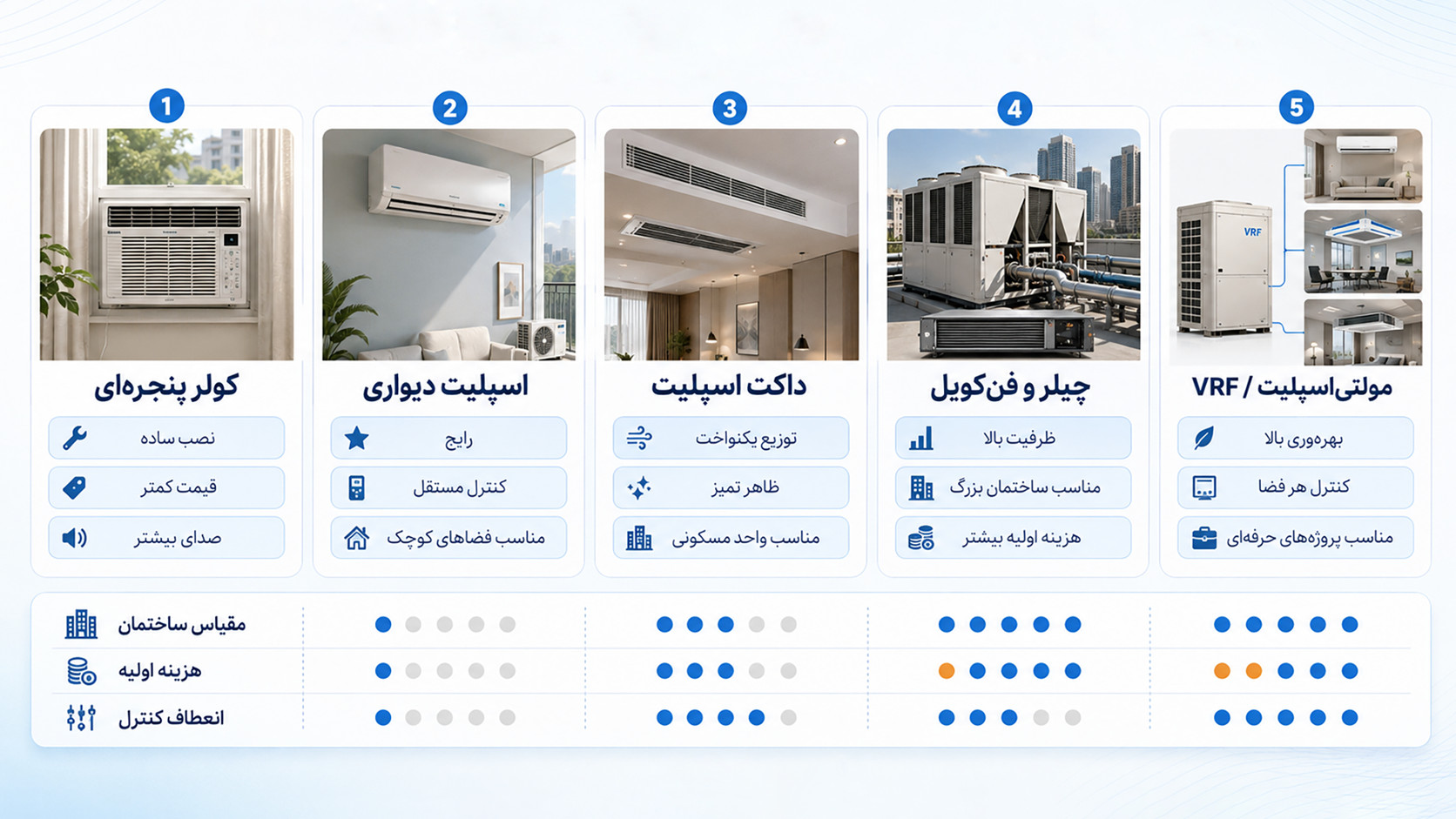

مقایسه انواع سیستم‌های تهویه مطبوع

هر نوع سیستم تهویه مطبوع، روش متفاوتی برای انتقال گرما و سرما دارد و برای کاربری مشخصی مناسب‌تر است؛ جدول زیر تفاوت‌های اصلی این سیستم‌ها را نشان می‌دهد.

انتخاب میان این سیستم‌ها باید بر اساس کاربری و ابعاد ساختمان، فضای در دسترس، نیاز به هوای تازه و هزینه‌های اجرا و نگهداری انجام شود؛ بنابراین، یک گزینه ثابت برای همه پروژه‌ها وجود ندارد.

مزایا و معایب تهویه مطبوع کدامند؟

عملکرد مناسب سیستم HVAC فقط به انتخاب دستگاه بستگی ندارد؛ طراحی اصولی، نصب صحیح، تنظیم تجهیزات و نگهداری منظم نیز نقش مهمی در کارایی آن دارند. با اتصال تجهیزات HVAC به سیستم برق هوشمند ساختمان، می‌توان دمای فضا، زمان روشن و خاموش‌شدن دستگاه‌ها و میزان مصرف انرژی را دقیق‌تر مدیریت کرد. اما، مزایا و محدودیت‌های هر سیستم باید باتوجه به نیازها و شرایط پروژه بررسی شوند. در ادامه، به مهم‌ترین مزایا و معایب این سیستم اشاره می‌کنیم.

مزایای سیستم hvac

• کنترل دمای فضا: تامین گرمایش و سرمایش متناسب با فصل، دمای محیط را مطلوب نگه می‌دارد.
• بهبود کیفیت هوای داخل: ورود هوای تازه، خروج هوای آلوده و استفاده از فیلتر مناسب به کاهش بو، گردوغبار و برخی آلاینده‌ها کمک می‌کند.
• کنترل رطوبت: تنظیم رطوبت هوا می‌تواند از شرجی‌شدن فضا، خشکی بیش ‌از حد و بخشی از مشکلات ناشی از میعان جلوگیری کند.
• تنظیم جداگانه دمای بخش‌ها: این امکان وجود دارد که دمای اتاق‌ها یا قسمت‌های مختلف ساختمان را به‌صورت مستقل تنظیم کرد.
• کاهش اتلاف انرژی: انتخاب تجهیزات مناسب، زمان‌بندی درست و سرویس منظم، از کارکرد غیرضروری دستگاه‌ها و هدررفت انرژی جلوگیری می‌کند.

معایب سیستم hvac

• هزینه اولیه نسبتاً بالا: خرید تجهیزات، اجرای کانال‌کشی و لوله‌کشی و نصب سیستم‌های کنترلی ممکن است هزینه زیادی داشته باشد.
• افزایش مصرف انرژی در صورت طراحی نامناسب: انتخاب ظرفیت بیش ‌از حد، عایق‌کاری ضعیف یا تنظیم نادرست تجهیزات می‌تواند مصرف برق و سوخت را افزایش دهد.
• نیاز به سرویس دوره‌ای: فیلترها، فن‌ها، پمپ‌ها، کویل‌ها و مسیر تخلیه آب باید به‌طور منظم بررسی و نگهداری شوند.
• اشغال بخشی از فضای ساختمان: موتورخانه، رایزرها، کانال‌ها، سقف کاذب و یونیت‌ها بخشی از فضای ساختمان را اشغال می‌کنند.
• احتمال ایجاد صدا یا توزیع نامناسب هوا: طراحی یا اجرای نادرست ممکن است باعث صدای آزاردهنده، وزش مستقیم هوا یا تفاوت دمای بخش‌های مختلف شود.

جمع بندی

سیستم HVAC فقط یک وسیله سرمایشی نیست؛ بلکه مجموعه‌ای از تجهیزات گرمایش، سرمایش، تهویه و کنترل رطوبت است که شرایط هوای داخل ساختمان را مدیریت می‌کند. این سیستم می‌تواند به‌صورت مرکزی، مستقل، تمام هوا، تمام آب، هوا و آب یا انبساط مستقیم اجرا شود و هرکدام برای نوع مشخصی از ساختمان مناسب‌تر هستند.

انتخاب سیستم مناسب باید بر اساس کاربری و ابعاد ساختمان، نیاز به هوای تازه، فضای در دسترس، هزینه اجرا و شرایط نگهداری انجام شود. طراحی و نصب اصولی، کنترل درست تجهیزات و سرویس دوره‌ای نیز نقش مهمی در کاهش مصرف انرژی، حفظ کیفیت هوا و جلوگیری از مشکلاتی مانند صدای اضافی یا توزیع نامناسب دما دارند. بنابراین، برای دستیابی به عملکرد مطلوب، نباید فقط نوع دستگاه را در نظر گرفت؛ بلکه باید کل ساختار سیستم با نیازهای پروژه هماهنگ باشد.
