معرفی انواع شناژ یا کلاف و اجرای اصولی آن در ساختمان
تحریریه مهراکو
|۸ مهر ۱۴۰۵
در یک پروژه ساختمانی، استحکام بنا فقط به کیفیت مصالح یا اندازه اجزای باربر وابسته نیست؛ نحوه ارتباط میان بخش‌های زیرین نیز نقش مهمی در پایداری کل مجموعه دارد. اگر این پیوند به‌درستی شکل نگیرد، تغییر وضعیت زمین، فشار وزن طبقات یا نیروهای جانبی میتواند باعث حرکت ناهماهنگ قسمت‌های مختلف و ایجاد آسیب‌هایی مانند ترک یا جابهجایی ناخواسته شود.شناژ برای جلوگیری از همین گسست در سازه به‌کار می‌رود. به بیان ساده، این عضو بخش‌های جدا را به یکدیگر پیوند میدهد تا واکنش هماهنگ‌تری در برابر فشارها داشته باشند. بااینحال، شکل و وظیفه آن در همه پروژه‌ها یکسان نیست و باتوجه به محل قرارگیری، جهت و طراحی سازه تغییر میکند. مسیله اصلی اینجاست: کدام نوع شناژ برای هر بخش مناسب است، اندازه آن چگونه تعیین میشود و چه خطاهایی میتواند عملکرد آن را مختل کند؟
شناژ چیست؟
در ساخت‌وساز، پیها وظیفه دارند وزن ساختمان را به زمین منتقل کنند؛ اما زمانی که این پیها جدا از یکدیگر اجرا می‌شوند، برای ایجاد ارتباط میان آنها از شناژ استفاده میشود. شناژ معمولاً یک تیر افقی از بتن و میلگرد است که در بخش فونداسیون و میان پیها قرار می‌گیرد و آنها را به یک مجموعه مرتبط تبدیل میکند.
کاربرد اصلی شناژ ، افزایش یکپارچگی فونداسیون و هماهنگ‌کردن رفتار پی‌هاست. این عضو به توزیع بهتر نیرو میان بخش‌های مختلف کمک میکند و از حرکت کاملاً مستقل پیها می‌کاهد. در نتیجه، اگر فشار واردشده یا شرایط خاک در تمام نقاط ساختمان یکسان نباشد، اختلاف جابهجایی میان پیها تا حدی کنترل میشود.
البته واژه شناژ فقط برای عضو رابط میان پیها به‌کار نمی‌رود. در برخی پروژه‌ها، کلاف‌های قائم دیوار یا اعضای مخفی داخل سقف نیز شناژ نامیده می‌شوند. بنابراین، محل و جهت اجرا مشخص میکند که شناژ برای اتصال پیها، یکپارچه‌کردن دیوارها یا توزیع نیرو در سقف به‌کار رفته است.
شناژ چه کاربردی در ساختمان دارد؟
برای اینکه بتوانید به درک درستی از کاربردهای شناژ در ساختمان‌سازی پی ببرید، در ادامه تمامی این موارد را بررسی کرده‌ایم:
اتصال پیهای منفرد به یکدیگر: شناژ میان پیهای جدا اجرا میشود و آنها را به یک مجموعه مرتبط تبدیل میکند.
افزایش یکپارچگی فونداسیون: اتصال پیها باعث میشود بخش‌های مختلف فونداسیون هماهنگ‌تر عمل کنند و کاملاً مستقل از یکدیگر نباشند. برای شناخت کامل این بخش از سازه، مقاله فونداسیون چیست را مطالعه نمایید.
توزیع و انتقال نیرو میان بخش‌های سازه: شناژ به انتقال بخشی از نیروهای واردشده میان پیها و دیگر اجزای متصل کمک میکند.
کاهش جابهجایی نسبی پیها: اگر پیها تحت فشار یا شرایط متفاوت خاک قرار بگیرند، شناژ اختلاف حرکت میان آنها را محدود میکند.
کمک به کنترل نشست نامتقارن: شناژ مانع نشست زمین نمی‌شود؛ اما میتواند اختلاف نشست و حرکت میان پیهای متصل را کاهش دهد.
بهبود عملکرد ساختمان در برابر نیروهای جانبی: ایجاد ارتباط میان اجزای ساختمان، عملکرد آنها را در برابر نیروهایی مانند زلزله یکپارچه‌تر میکند.
ایجاد پیوستگی در دیوارها: شناژهای قائم و افقی در ساختمان‌های بنایی، بخش‌های مختلف دیوار را به یکدیگر متصل می‌کنند و از حرکت مستقل آنها می‌کاهند.
توزیع بهتر بار در سقف: شناژ مخفی در برخی سقف‌ها اجرا میشود تا بار بهتر میان تیرچه‌ها توزیع شود و تمرکز نیرو کاهش پیدا کند.

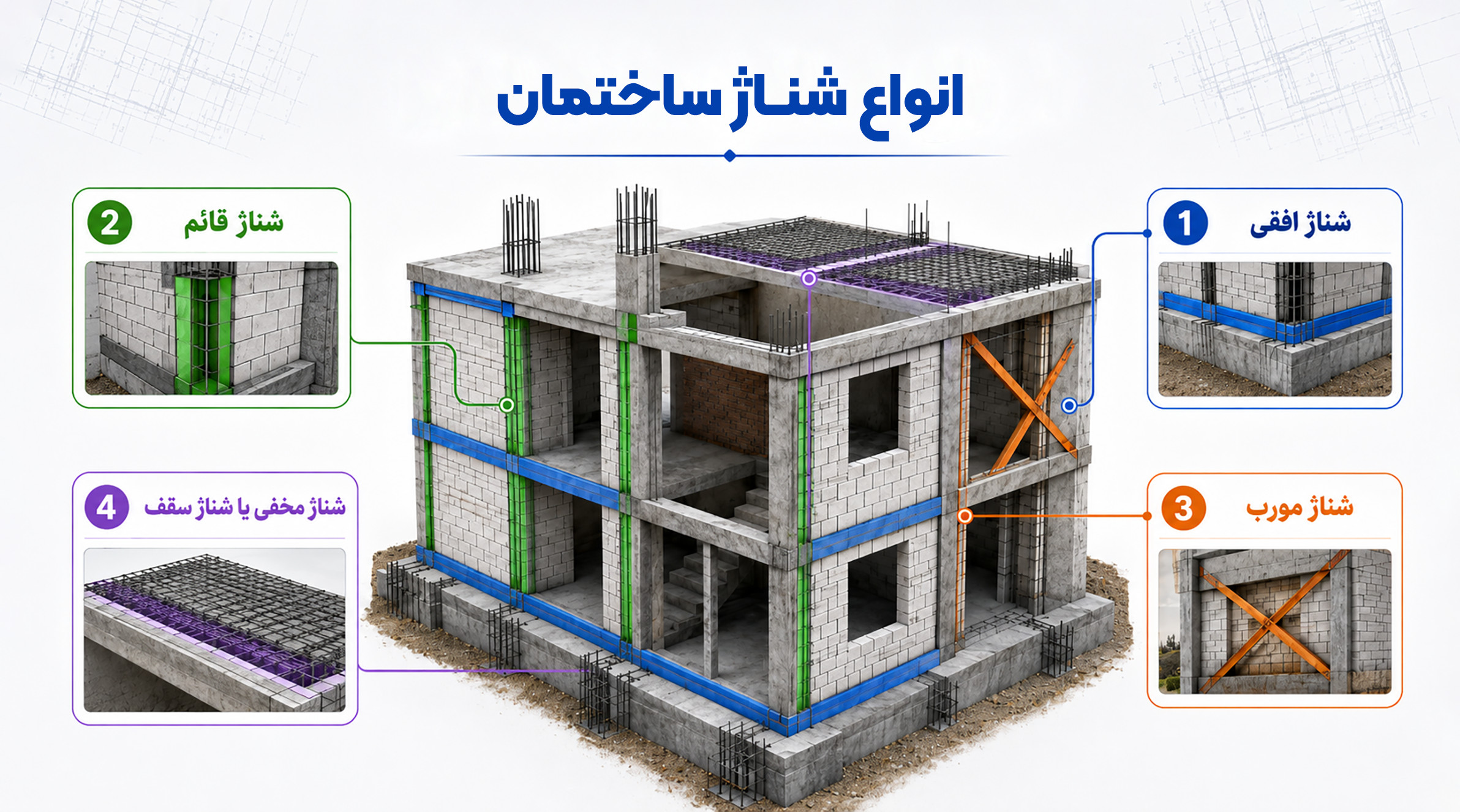

انواع شناژ ساختمان
شناژها بر اساس جهت قرارگیری و محل اجرا به انواع مختلفی تقسیم می‌شوند و هرکدام نقش مشخصی در سازه دارند. انتخاب نوع شناژ نیز به نقشه سازه، سیستم اجرایی و محل استفاده آن بستگی دارد. شناژ افقی، قائم، مورب و مخفی از رایجترین انواع شناژ در ساختمان هستند.
شناژ افقی
شناژ افقی معمولاً در یک تراز و میان پیهای جدا از یکدیگر اجرا میشود. این نوع شناژ پیها را به هم متصل میکند و باعث میشود بخش‌های مختلف فونداسیون هماهنگ‌تر عمل کنند. در برخی ساختمان‌ها نیز از شناژ افقی برای کلاف‌کردن دیوارها یا قسمت‌های مختلف بنا در یک سطح استفاده میشود.
شناژ قائم
شناژ قائم یا کلاف قائم، عضوی عمودی است که میان بخش‌های پایین و بالای ساختمان ارتباط ایجاد میکند. این نوع شناژ بیشتر در ساختمان‌های بنایی کاربرد دارد و میتواند فونداسیون را به کلاف‌های افقی و دیوارها متصل کند. اجرای آن به افزایش پیوستگی عمودی و یکپارچگی دیوارها کمک میکند.
شناژ مورب
شناژ مورب در شرایط خاص و بر اساس طراحی مهندس سازه اجرا میشود. این عضو برای ایجاد ارتباط میان بخش‌هایی به‌کار می‌رود که به اتصال مورب یا پایداری بیشتری نیاز دارند. استفاده از شناژ مورب به‌اندازه شناژ افقی رایج نیست و محل، زاویه و نحوه اجرای آن باید در نقشه سازه مشخص شده باشد.
شناژ مخفی یا شناژ سقف
شناژ مخفی معمولاً در سیستم‌هایی مانند سقف تیرچهبلوک و درون ضخامت سقف اجرا میشود. این نوع شناژ به توزیع بهتر بار میان تیرچه‌ها، کاهش تمرکز نیرو و بهبود عملکرد سقف کمک میکند. از آنجا که شناژ مخفی داخل سقف قرار می‌گیرد، پس از پایان بتن‌ریزی از بیرون دیده نمی‌شود.
مصالح و اجزای اصلی شناژ
شناژ از ترکیب بتن، میلگرد و چند جزء اجرایی تشکیل میشود که هرکدام نقش مشخصی در مقاومت و شکل‌گیری آن دارند. کیفیت مصالح، نحوه قرارگیری میلگردها و اجرای درست قالب‌بندی، مستقیماً بر استحکام و دوام شناژ تاثیر می‌گذارند. مهم‌ترین مصالح و اجزای مورد استفاده در اجرای شناژ عبارت‌اند از:
- میلگردهای طولی: در امتداد شناژ قرار می‌گیرند و نیروهای کششی و خمشی واردشده به آن را تحمل می‌کنند.
- خاموت‌ها: میلگردهای طولی را در جای خود نگه می‌دارند و به افزایش مقاومت شناژ در برابر نیروهای برشی کمک می‌کنند.
- بتن: بدنه اصلی شناژ را تشکیل میدهد و بیشتر نیروهای فشاری واردشده به آن را تحمل میکند.
- سیمان و سنگدانهها: مواد اصلی تشکیل‌دهنده بتن هستند و کیفیت آنها بر مقاومت، دوام و یکپارچگی شناژ اثر می‌گذارد.
- اسپیسر: فاصله مناسب میان میلگردها و قالب یا بستر را حفظ میکند تا پوشش بتنی لازم در اطراف آرماتورها ایجاد شود.
- قالب شناژ: چهارچوبی است که پیش از بتن‌ریزی در اطراف شناژ نصب میشود تا بتن در محل مشخص باقی بماند و شناژ با اندازه و شکل تعیین‌شده ساخته شود.
- سیم آرماتوربندی: برای بستن میلگردهای طولی و خاموت‌ها و ثابت نگه‌داشتن شبکه آرماتور استفاده میشود. برای آشنایی بیشتر با نحوه اجرای این مرحله، مقاله آرماتوربندی چیست را در همین وبسایت مطالعه نمایید.
ابعاد استاندارد شناژ چقدر است؟
شناژ برای همه ساختمان‌ها ابعاد ثابت و یکسانی ندارد و اندازه آن بر اساس نوع شناژ، ضخامت دیوار، فاصله میان پیها، تعداد طبقات، شرایط خاک و محاسبات مهندس سازه تعیین میشود. ابعادی مانند 20×20، 25×25، 25×30 و 30×40 سانتی‌متر در برخی پروژه‌ها رایج هستند؛ برای نمونه، مقاطع کوچک‌تر بیشتر در کلاف‌های قائم یا افقی ساختمان‌های بنایی و اندازه‌های بزرگتر در شناژهای رابط میان پیها یا شرایط با بار و فاصله بیشتر دیده می‌شوند.
بااینحال، این اندازه‌ها فقط نمونه‌های اجرایی‌اند و نباید بدون بررسی نقشه در پروژه‌ای دیگر استفاده شوند. ابعاد نهایی شناژ باید متناسب با شرایط همان ساختمان و بر اساس نقشه محاسباتی مشخص گردد

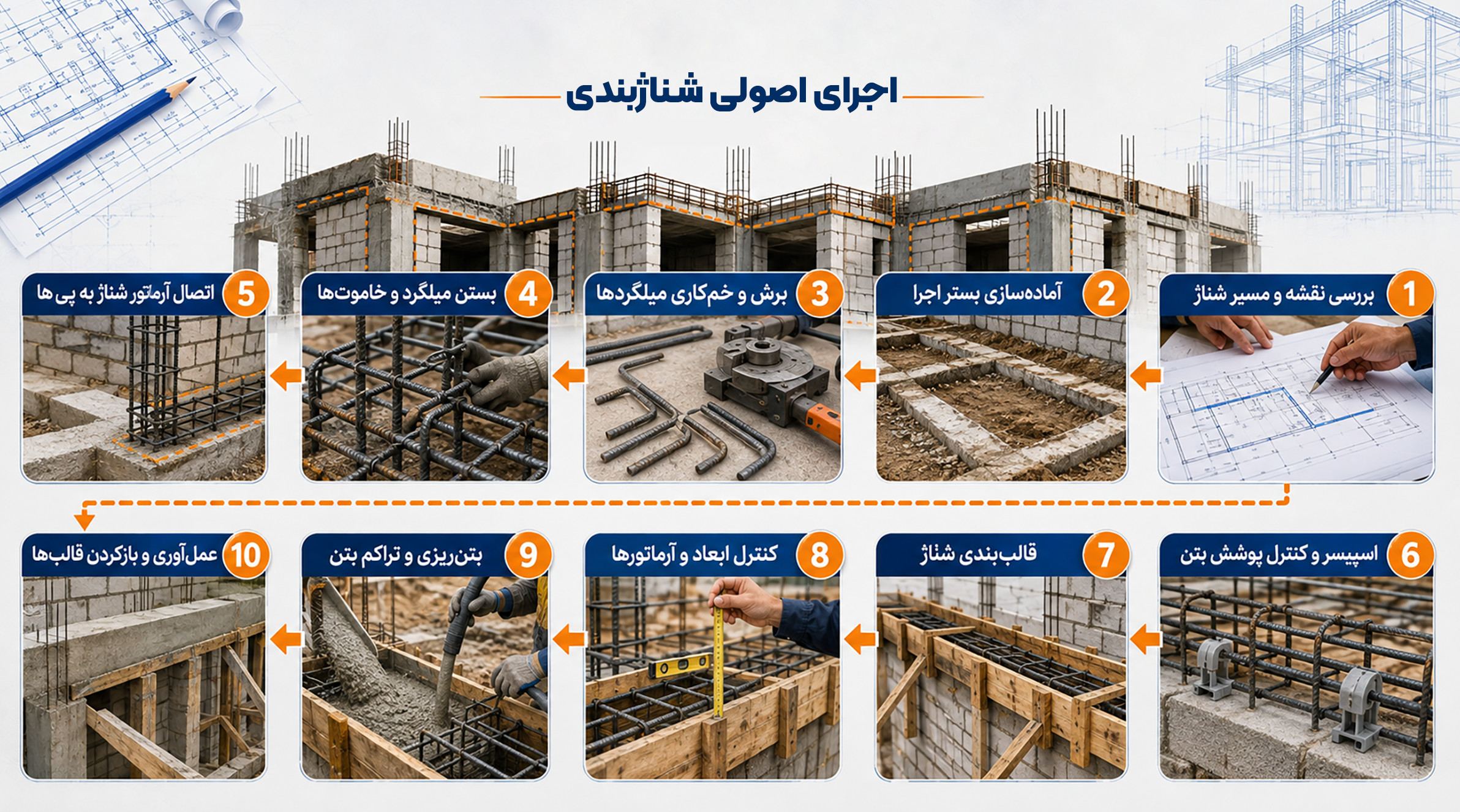

مراحل اجرای شناژ ساختمان؛ اجرای اصولی شناژبندی
- بررسی نقشه و مشخص‌کردن مسیر شناژ: محل، جهت، تراز و ابعاد عضو بر اساس نقشه سازه روی زمین مشخص میشود.
- آماده‌سازی بستر اجرا: خاک سست، نخاله و مواد اضافی برداشته شده و سطح زیر شناژ تسطیح و متراکم میشود.
- برش و خم‌کاری میلگردها: میلگردهای طولی و خاموت‌ها مطابق ابعاد و شکل درج‌شده در نقشه آماده می‌شوند.
- بستن میلگردهای طولی و خاموت‌ها : آرماتورها با سیم آرماتوربندی به یکدیگر بسته می‌شوند تا شکل شبکه در زمان اجرا حفظ شود.
- اتصال آرماتور شناژ به پیها : میلگردهای شناژ با رعایت طول مهاری و جزئیات نقشه به آرماتور فونداسیون متصل می‌شوند.
- قراردادن اسپیسر : اسپیسرها فاصله لازم میان میلگرد، خاک و قالب را ایجاد می‌کنند تا پوشش بتن کاهش پیدا نکند.
- قالب‌بندی شناژ : قالب‌ها در محل خود قرار می‌گیرند و از نظر تراز، استحکام و جلوگیری از نشت شیره بتن کنترل می‌شوند.
- کنترل پیش از بتن‌ریزی : ابعاد قالب، تعداد میلگردها، فاصله خاموت‌ها، وصله‌ها و نحوه اتصال به پی بازبینی می‌شوند.
- بتن‌ریزی و متراکم‌کردن بتن : بتن به‌صورت یکنواخت ریخته و با ویبره مناسب متراکم میشود تا حفره و کرموشدگی ایجاد نشود.
- عمل‌آوری و بازکردن قالب‌ها : بتن تازه از خشک‌شدن سریع محافظت میشود و قالب‌ها پس از رسیدن عضو به شرایط مناسب باز می‌شوند.
شناژ ساختمان یک طبقه
یک‌طبقه‌بودن ساختمان به این معنی نیست که شناژ آن را میتوان با چند اندازه تجربی اجرا کرد. فونداسیون و شناژ هر بنا براساس تعداد طبقات، ابعاد ساختمان و شرایط پروژه طراحی می‌شوند. ساختمان یکطبقه معمولاً بار کمتری نسبت به بناهای چندطبقه به فونداسیون وارد میکند، اما نوع سقف، وزن دیوارها، طول دهانهها و وضعیت خاک همچنان در طراحی شناژ موثر هستند.
ممکن است یک ساختمان یکطبقه روی خاک نامناسب، شرایط پیچیده‌تری از یک بنای سنگین‌تر روی زمین متراکم داشته باشد. بنابراین اتصال صحیح شناژ به پی، آماده‌سازی بستر و رعایت پوشش بتن در ساختمان‌های یکطبقه نیز نباید کم‌اهمیت در نظر گرفته شود.
شناژ ساختمان دو طبقه
با اضافه‌شدن طبقه دوم، فقط ارتفاع ساختمان بیشتر نمی‌شود؛ وزن سقف، دیوارها و بارهای قابل‌انتقال به فونداسیون نیز افزایش پیدا میکند. به‌همین‌دلیل، شناژ ساختمان دوطبقه باید بر اساس بار بیشتر و نیاز سازه به مقاومت و پایداری بالاتر طراحی شود.
این تفاوت ممکن است در ابعاد شناژ، مقدار میلگرد، فاصله خاموت‌ها، مشخصات بتن یا نحوه اتصال عضو به پیها دیده شود. بااینحال، افزایش خودسرانه تعداد میلگرد یا بزرگ‌کردن ابعاد همیشه به معنای اجرای بهتر نیست. شناژ ساختمان دوطبقه نیز باید بر اساس نوع سقف، دهانهها، سیستم سازه‌ای و وضعیت خاک محاسبه شود.

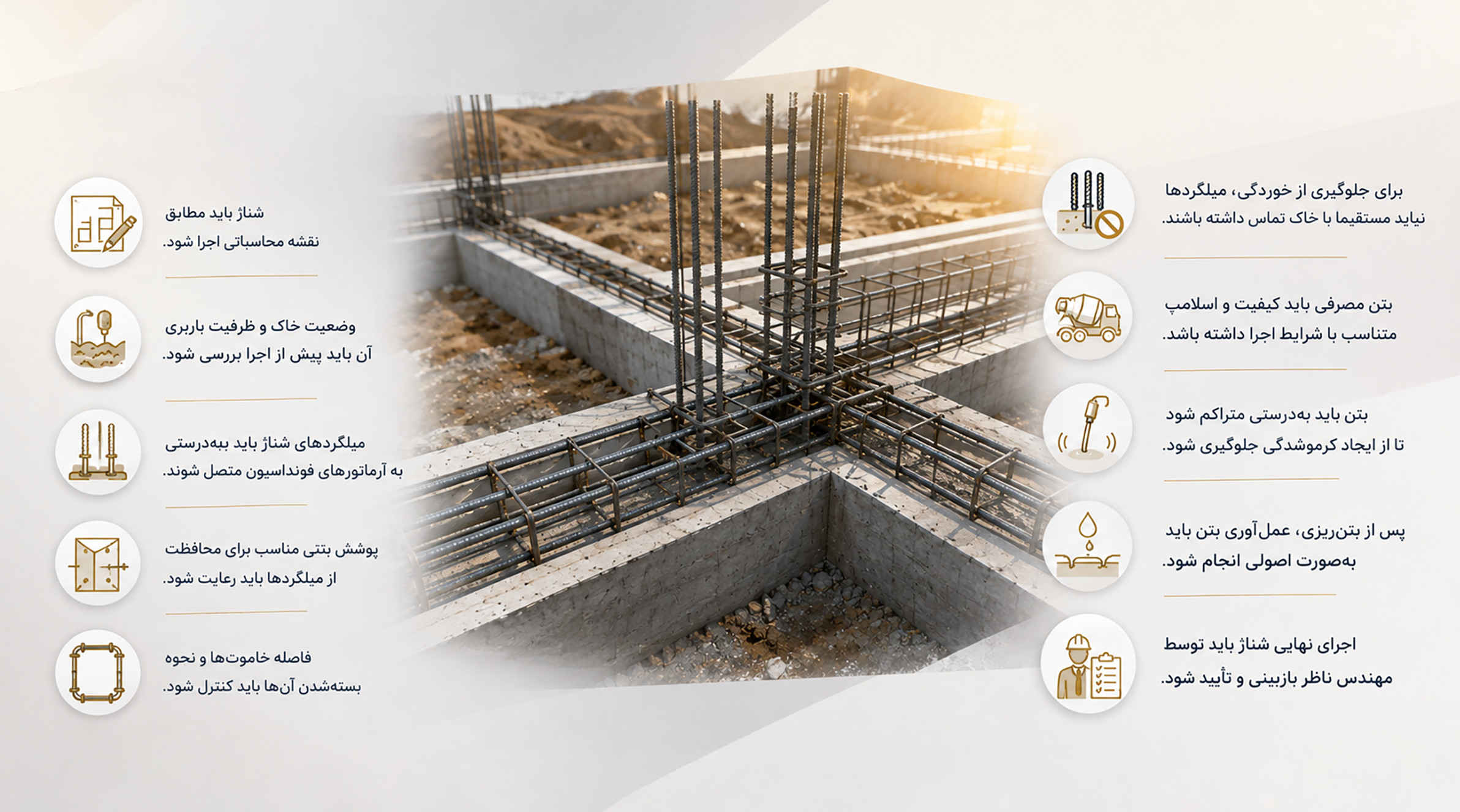

نکات مهم در اجرای شناژ
برای اجرای شناژ مطابق با استانداردهای ساختمان‌سازی، رعایت چند نکته مهم ضروری است. در ادامه، مهم‌ترین نکات اجرایی شناژ را بررسی می‌کنیم:
- شناژ را دقیقاً مطابق نقشه‌های محاسباتی و جزئیات اجرایی پروژه اجرا کنید.
- پیش از شروع کار، وضعیت خاک و ظرفیت باربری آن را بررسی نمایید.
- میلگردهای شناژ را با اتصال مناسب به آرماتورهای فونداسیون ببندید.
- پوشش بتنی کافی را در اطراف میلگردها در نظر بگیرید تا از زنگ‌زدگی و آسیب آنها جلوگیری کنید.
- فاصله خاموت‌ها، نحوه قرارگیری و شیوه بستن آنها را پیش از بتن‌ریزی کنترل کنید.
- برای جلوگیری از تماس مستقیم میلگردها با خاک، از اسپیسر مناسب استفاده کنید.
- بتن مصرفی را از نظر کیفیت، مقاومت و اسلامپ با شرایط اجرای پروژه هماهنگ انتخاب کنید.
- بتن را به‌خوبی متراکم کنید تا حفره و کرموشدگی در شناژ ایجاد نشود.
- پس از بتن‌ریزی، عمل‌آوری بتن را به‌صورت اصولی انجام دهید تا مقاومت موردنیاز به‌دست آید.
- در پایان، مهندس ناظر باید شناژ اجراشده را بررسی و تایید کند.

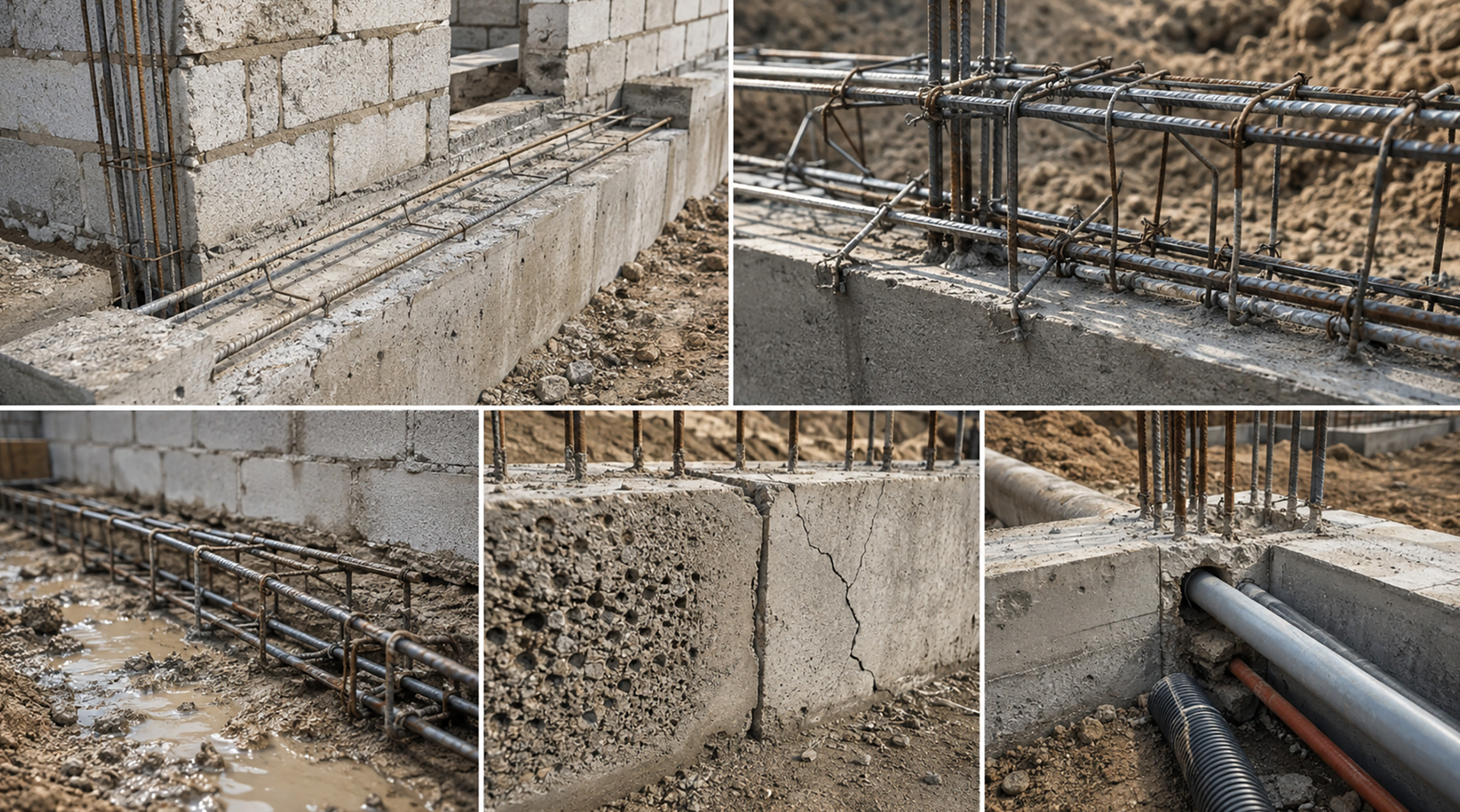

اشتباهات رایج در شناژبندی ساختمان
در زمان شناژبندی ممکن است خطاهایی رخ دهد که مقاومت، دوام و یکپارچگی سازه را تحت‌تاثیر قرار دهند. در ادامه، مهم‌ترین اشتباهات این مرحله را همراه با پیامدهای آنها بررسی می‌کنیم تا مشخص شود چرا باید از بروز چنین خطاهایی جلوگیری کرد.
- اجرای ابعاد نامناسب شناژ: کاهش عرض یا ارتفاع شناژ نسبت به نقشه، ظرفیت آن را در تحمل و انتقال نیرو کم میکند. مجری باید ابعاد قالب و شناژ را پیش از بتن‌ریزی با نقشه سازه تطبیق دهد.
- استفاده از میلگرد نامناسب: کاهش تعداد یا قطر میلگردها و تغییر فاصله خاموت‌ها، مقاومت شناژ را تحت‌تاثیر قرار میدهد. تمام جزئیات آرماتورها باید دقیقاً مطابق نقشه محاسباتی اجرا شوند. برای آشنایی بیشتر با انواع و کاربرد این مقطع فولادی، مقاله میلگرد چیست را مطالعه کنید.
- اتصال ضعیف میلگردها به فونداسیون: اتصال نادرست شناژ به پی، ارتباط میان بخش‌های فونداسیون را کاهش میدهد. رعایت طول مهاری و جزئیات اتصال میلگردها از بروز این مشکل جلوگیری میکند.
- قرارگرفتن میلگردها روی خاک: تماس مستقیم میلگرد با خاک، احتمال نفوذ رطوبت و خوردگی آرماتورها را افزایش میدهد. نصب اسپیسر مناسب، فاصله لازم میان میلگرد و بستر را حفظ میکند.
- آماده‌سازی نامناسب بستر: اجرای شناژ روی خاک سست، ناهموار یا آلوده میتواند به نشست و تغییر موقعیت عضو منجر شود. پیش از آرماتوربندی باید بستر را تمیز، تراز و متراکم کرد.
- قالب‌بندی ضعیف: قالب ناپایدار هنگام بتن‌ریزی حرکت میکند و شکل یا ابعاد شناژ را تغییر میدهد. مهاربندی مناسب و کنترل تراز قالب‌ها از این خطا جلوگیری میکند.
- تراکم ناکافی بتن: ویبره نامناسب باعث ایجاد حفره و کرموشدگی در بتن میشود و مقاومت شناژ را کاهش میدهد. بتن باید به‌صورت یکنواخت و به‌اندازه کافی متراکم شود. برای شناخت بهتر ویژگی‌ها و عملکرد این مصالح، مقاله بتن چیست را بخوانید.
- اضافه‌کردن آب بیش‌ازحد به بتن: افزایش خودسرانه آب، بتن را روان‌تر میکند؛ اما مقاومت و دوام آن را کاهش میدهد. اسلامپ بتن باید با شرایط پروژه و مشخصات فنی هماهنگ باشد.
- استفاده از سیمان نامناسب یا بی‌کیفیت: کیفیت سیمان بر مقاومت و دوام بتن شناژ اثر مستقیم دارد. انتخاب سیمان باید بر اساس مشخصات فنی پروژه انجام گیرد و برای بررسی نرخ روز این محصول می‌توانید به صفحه قیمت سیمان وبسایت فروشگاهی مهراکو مراجعه نمایید.
- عمل‌آوری نامناسب بتن: خشک‌شدن سریع بتن میتواند ترک‌خوردگی و افت مقاومت را به همراه داشته باشد. مرطوب نگه‌داشتن سطح و محافظت از بتن تازه، شرایط مناسب برای کسب مقاومت را فراهم میکند.
- عبور تاسیسات از داخل شناژ: ایجاد سوراخ، شیار یا عبور لوله‌ها، سطح مقطع مفید شناژ را کاهش میدهد. مسیر تاسیسات باید پیش از اجرا مشخص شود و طراح سازه آن را تایید کند.
- بتن‌ریزی بدون کنترل نهایی: پس از بتن‌ریزی، آرماتورها و اتصالات دیگر قابل مشاهده نیستند. به‌همین‌دلیل، مهندس ناظر باید پیش از شروع بتن‌ریزی، ابعاد، میلگردها، خاموت‌ها، اسپیسرها و قالب‌بندی را بررسی کند.
جمع‌بندی
شناژ با پیوند بخش‌های مختلف فونداسیون، دیوار یا سقف، به رفتار هماهنگ‌تر سازه در برابر فشارها و جابه‌جایی‌ها کمک میکند. عملکرد درست این عضو به انتخاب نوع مناسب، طراحی مهندسی و اجرای دقیق آرماتوربندی، قالب‌بندی و بتن‌ریزی وابسته است. به‌همین‌دلیل، ابعاد و جزئیات شناژ نباید به‌صورت تجربی تعیین شوند و کنترل آن پیش از بتن‌ریزی ضروری است.
سوالات متداول
شناژ از چه مصالح و اجزایی ساخته میشود؟
میلگردهای طولی، خاموت، بتن، سیمان، سنگدانهها، اسپیسر، قالب و سیم آرماتوربندی از اجزای اصلی شناژ هستند. کیفیت مصالح و نحوه اجرای هرکدام بر مقاومت و دوام نهایی شناژ تاثیر دارد.
شناژ ساختمان یکطبقه با دوطبقه چه تفاوتی دارد؟
ساختمان دوطبقه بار بیشتری به فونداسیون وارد میکند؛ بنابراین ممکن است شناژ آن به ابعاد بزرگتر، میلگرد بیشتر یا مشخصات متفاوتی نیاز داشته باشد. بااینحال، تعداد طبقات تنها معیار طراحی نیست و نوع سقف، دهانهها و وضعیت خاک نیز اهمیت دارند.
شناژ معمولاً در کدام قسمت ساختمان اجرا میشود؟
رایجترین محل اجرای شناژ در فونداسیون و میان پیهای جدا از یکدیگر است. بااینحال، شناژهای قائم داخل دیوارها و شناژهای مخفی در سقفهایی مانند تیرچهبلوک نیز کاربرد دارند
آیا شناژ از نشست ساختمان جلوگیری میکند؟
شناژ نمیتواند جلوی نشست خاک را بگیرد؛ اما با اتصال پیها، اختلاف نشست و جابهجایی میان آنها را کاهش میدهد. کنترل اصلی نشست به طراحی مناسب فونداسیون و بررسی شرایط خاک بستگی دارد.
آیا میتوان لولههای تاسیساتی را از داخل شناژ عبور داد؟
ایجاد سوراخ، شیار یا عبور لوله از داخل شناژ میتواند سطح مقطع و مقاومت آن را کاهش دهد. مسیر تاسیسات باید پیش از اجرا مشخص شود و عبور آن از شناژ تنها با تایید مهندس سازه انجام گیرد.
