گاردریل چگونه از شدت تصادفات جادهای جلوگیری میکند؟
تحریریه مهراکو
|۳۱ شهریور ۱۴۰۵
گاهی تنها چند ثانیه انحراف از مسیر کافی است تا خودرو به باند مخالف وارد شود، از لبه جاده خارج یا با مانعی ثابت برخورد کند. در چنین شرایطی، تجهیزات ایمنی کنار راه می‌توانند شدت حادثه را به‌طور قابل‌توجهی کاهش دهند؛ البته به شرط آنکه متناسب با نوع مسیر، سرعت خودروها و خطرهای موجود انتخاب و به‌درستی اجرا شده باشند. تفاوت در جنس، میزان انعطاف‌پذیری و محل نصب این حفاظ‌ها، عملکرد آن‌ها را هنگام برخورد تغییر می‌دهند. در ادامه، بررسی می‌کنیم گاردریل‌ها در چه نقاطی کاربرد دارند، انواع آن‌ها چیست، از چه اجزایی ساخته میشوند و هنگام انتخاب آن‌ها باید به چه نکاتی توجه کرد.
گاردریل چیست؟
گاردریل یا جان‌پناه جادهای، سیستم حفاظتی طولی است که در کنار یا میان مسیر نصب میشود تا احتمال خروج خودرو از جاده، سقوط در پرتگاه یا ورود به مسیر مقابل را کاهش دهد.
این سیستم معمولاً در حاشیه جاده‌های خطرناک، میانه آزادراه‌ها، ورودی پل‌ها و اطراف موانع ثابت نصب میشود و خودرو منحرفشده را تا حد امکان کنترل یا به مسیر ایمن‌تری هدایت میکند. بیشتر گاردریلهای جادهای از ورق فولادی موجدار و گالوانیزه، پایه، فاصلهانداز و اتصالات مخصوص ساخته میشوند. نوع و مشخصات گاردریل باید با محل نصب، فضای پشت حفاظ و شدت خطر احتمالی هماهنگ باشد.

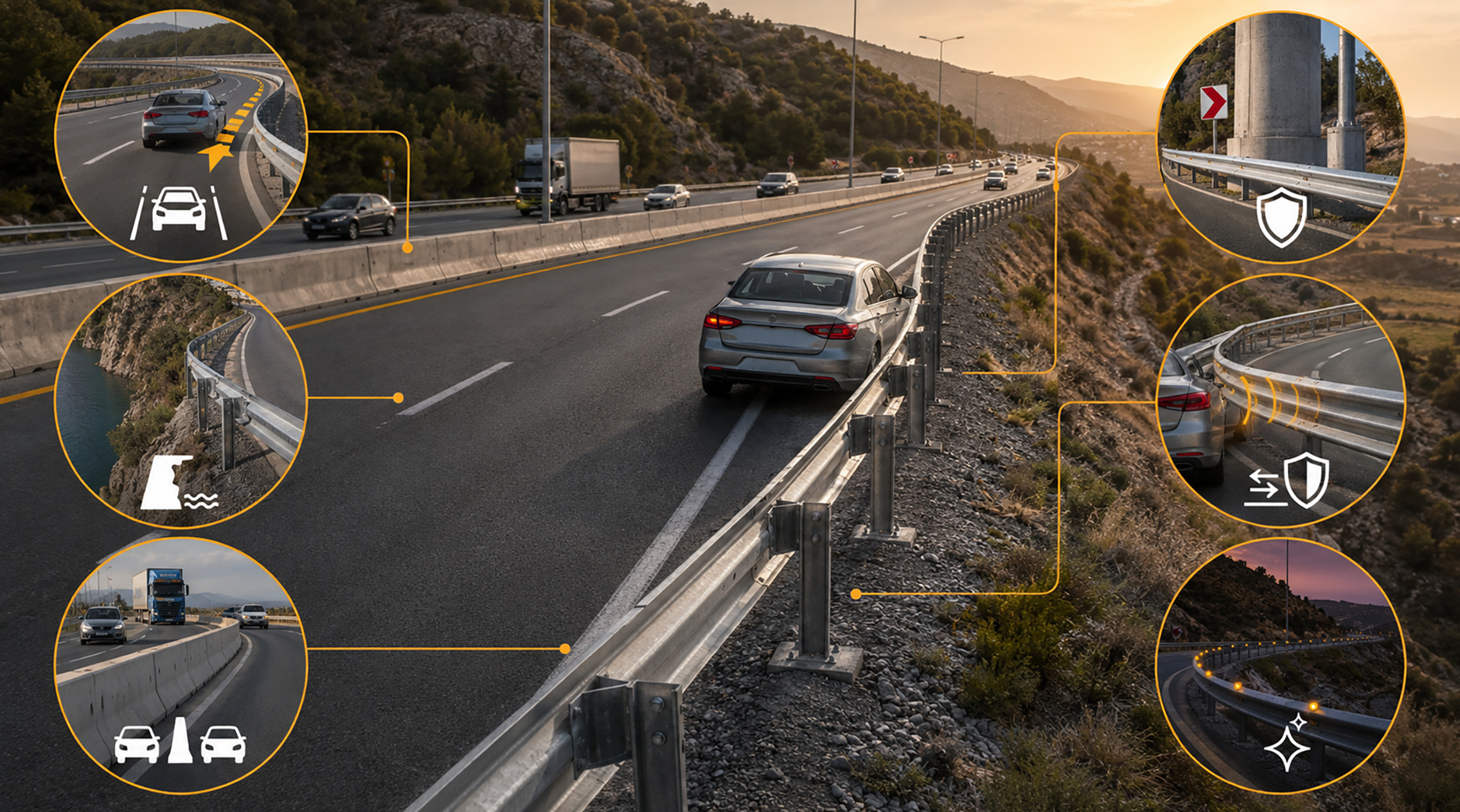

هدف از نصب گاردریل چیست؟
در بخش‌هایی از جاده که خروج خودرو از مسیر می‌تواند به سقوط، ورود به باند مخالف یا برخورد با موانع ثابت منجر شود، وجود یک سیستم حفاظتی اهمیت زیادی دارد. گاردریل با کنترل مسیر حرکت خودرو منحرفشده، کمک میکند شدت پیامدهای حادثه کاهش پیدا کند و خودرو تا حد امکان در محدوده ایمن جاده باقی بماند.
مهمترین اهداف نصب گاردریل عبارت‌اند از:
- کاهش احتمال خروج خودرو از مسیر
- جلوگیری از سقوط در پرتگاه، رودخانه یا شیب‌های خطرناک
- جداکردن مسیرهای رفت‌وبرگشت
- محافظت از خودرو در برابر موانعی مانند پایه پل، تابلو و تیر روشنایی
- کاهش شدت پیامدهای برخورد در نقاط حادثه‌خیز
- مشخص‌کردن محدوده قابل‌عبور جاده
البته گاردریل الزاماً از وقوع تصادف جلوگیری نمی‌کند. هدف اصلی از نصب آن، کاهش پیامدهای خروج خودرو از مسیر و جلوگیری از برخورد با خطرهایی است که می‌توانند آسیب‌های شدیدتری ایجاد کنند.
کاربرد گاردریل چیست؟
کاربرد گاردریل باتوجه به محل نصب، شرایط مسیر و نوع خطر موجود در کنار جاده متفاوت است. سرعت خودروها، عرض مسیر، شیب زمین و فاصله موانع از سواره‌رو مشخص میکند که چه نوع گاردریلی برای هر نقطه مناسب‌تر است. مهمترین محل‌های استفاده از گاردریل عبارت‌اند از:
- جاده‌های کوهستانی و پرتگاهی: در مسیرهای کوهستانی، گاردریل برای کاهش احتمال خروج خودرو از جاده و سقوط در دره یا پرتگاه نصب میشود. نوع حفاظ باید با فضای پشت آن و شدت خطر مسیر هماهنگ باشد.
- آزادراه‌ها و بزرگراه‌ها: در آزادراه‌ها و بزرگراه‌ها، گاردریل میانی باندهای رفت‌وبرگشت را جدا میکند و احتمال ورود خودرو به مسیر مقابل را کاهش میدهد. نوع حفاظ بر اساس عرض میانه و فضای موجود انتخاب میشود.
- پل‌ها و آبروها: گاردریل در لبه پل‌ها، دهانه آبروها و کنار کانال‌ها نصب میشود تا احتمال خروج خودرو از مسیر و سقوط آن کاهش یابد. در بخش‌هایی که حفاظ به جان‌پناه یا اجزای بتنی متصل میشود، میلگرد نقش مهمی در تقویت بتن دارد و آشنایی با اینکه میلگرد چیست ، به شناخت بهتر ساختار این بخش‌ها کمک میکند. محل اتصال گاردریل به پل نیز باید به‌صورت اصولی طراحی و اجرا شود.
- پیچ‌ها و نقاط حادثه‌خیز: در پیچ‌های تند و نقاط پرخطر، گاردریل به هدایت خودرو و جلوگیری از برخورد با صخره، درخت، تابلو یا سایر موانع ثابت کمک میکند. طول و محل شروع حفاظ باید به‌درستی تعیین شود.
- مسیرهای شهری و پارکینگ‌ها: در مسیرهای شهری و پارکینگ‌ها، گاردریل برای جداسازی مسیر خودرو و عابر و حفاظت از رمپ‌ها، ستون‌ها و تجهیزات استفاده میشود. ابعاد و ارتفاع آن باید با فضای مسیر و ساختار آن هماهنگ باشد.
گاردریل تنها یکی از تجهیزات مورداستفاده برای افزایش ایمنی مسیر است و عملکرد آن باید با طراحی هندسی جاده، شیب مسیر، شانه راه و ساختار روسازی هماهنگ باشد. اگر می‌خواهید هرآنچه درباره راه‌سازی و لایه‌های تشکیل‌دهنده مسیر لازم است بدانید، توصیه میشود مقاله روسازی راه چیست را مطالعه کنید.
انواع گاردریل
نام‌های مختلفی برای گاردریل‌ها به‌کار می‌رود و همین موضوع گاهی باعث سردرگمی میشود. برای شناخت بهتر، می‌توان انواع گاردریل را از دو دیدگاه اصلی دسته‌بندی

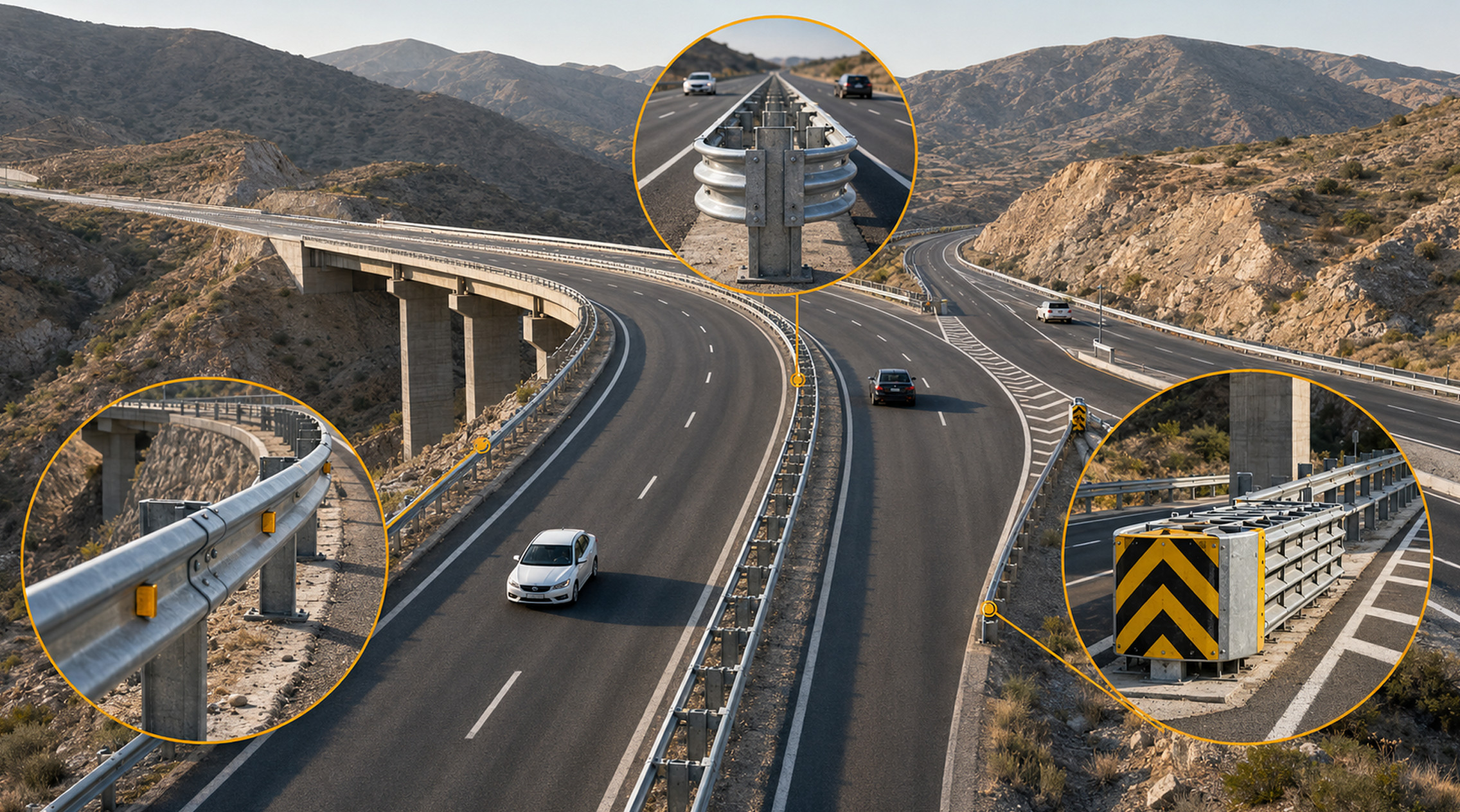

انواع گاردریل بر اساس محل نصب و کاربرد
گاردریل‌ها باتوجه به محل نصب و نوع خطری که باید کنترل کنند، به مدل‌های مختلفی تقسیم میشوند. دلیل این دسته‌بندی آن است که شرایط ایمنی در حاشیه جاده، میانه آزادراه، لبه پل یا محل انشعاب مسیر یکسان نیست. هرکدام از این نقاط به گاردریلی با شکل، نحوه نصب و عملکرد متفاوت نیاز دارند. در ادامه، انواع گاردریل را از نظر محل نصب و کاربرد بررسی می‌کنیم:
گاردریل کناری
گاردریل کناری در حاشیه جاده، کنار پرتگاه، پل، آبرو یا موانع ثابت نصب میشود تا احتمال خروج خودرو از مسیر کاهش یابد. این نوع معمولاً از پایه‌های فولادی گالوانیزه ساخته میشود؛ هرچند در برخی پروژهها از کابل فولادی یا حفاظ بتنی نیز برای ساخت چنین گاردریل‌هایی استفاده می‌گردد. شناخت اینکه بتن چیست و چه ویژگی‌هایی دارد، در انتخاب حفاظ بتنی متناسب با شرایط مسیر می‌تواند کمک کننده باشد.
گاردریل میانی
گاردریل میانی در فضای میان باندهای رفت‌وبرگشت آزادراه‌ها و بزرگراه‌ها نصب میشود و از ورود خودرو به مسیر مقابل جلوگیری میکند. در ساخت این حفاظ معمولاً فولاد گالوانیزه، کابل فولادی یا قطعات بتنی به‌کار می‌رود و جنس آن متناسب با عرض میانه و فضای در دسترس تعیین میشود.
گاردریل ضربه‌گیر
گاردریل ضربه‌گیر در ابتدا و انتهای حفاظ‌ها، محل انشعاب مسیر و اطراف موانع ثابت نصب میشود تا شدت برخورد مستقیم را کاهش دهد. بدنه آن معمولاً فلزی است و برای جذب انرژی از قطعات فولادی تغییرشکل‌پذیر، مخازن یا ماژول‌های پلیمری و مواد جاذب ضربه استفاده میشود.

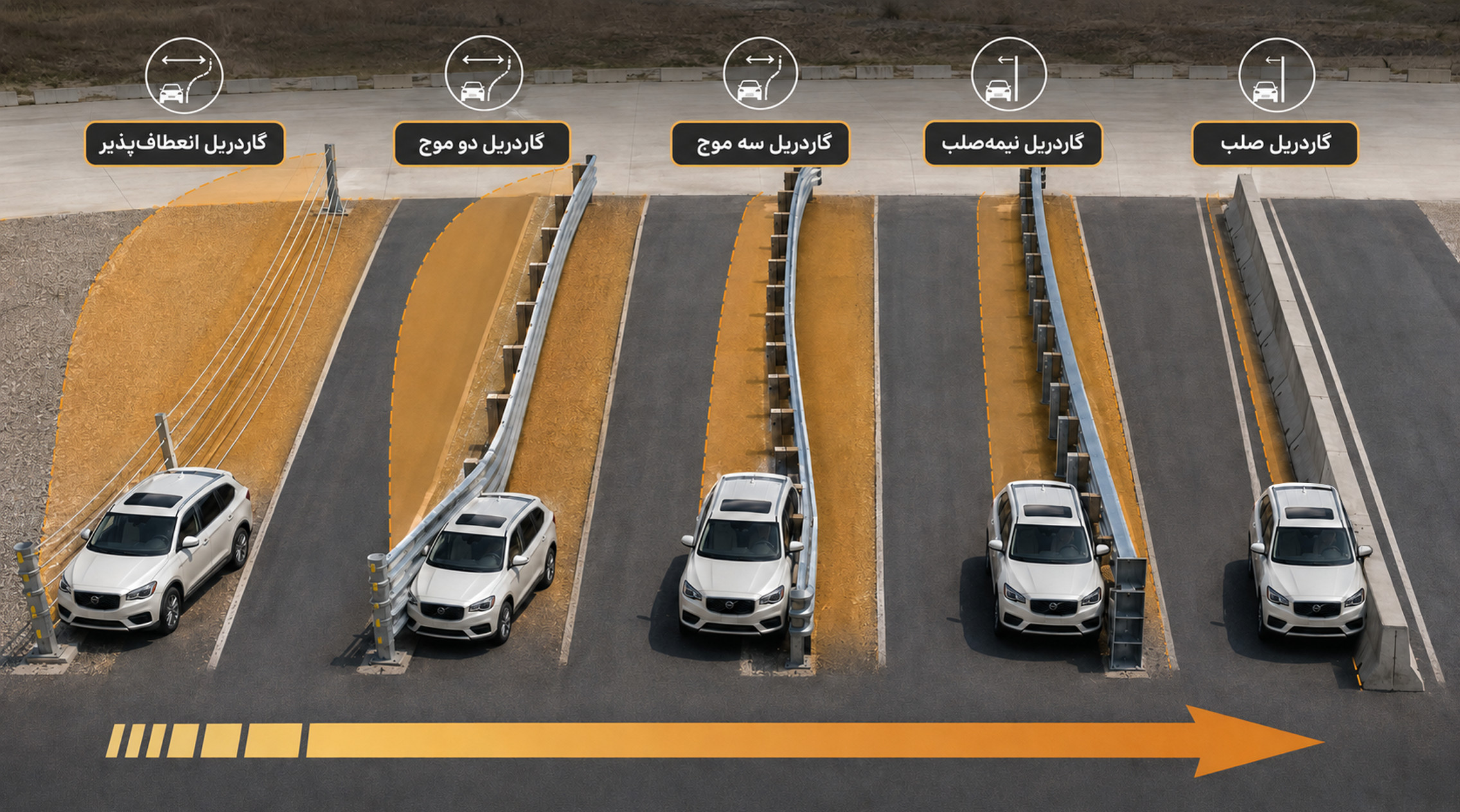

انواع گاردریل بر اساس میزان انعطاف‌پذیری
گاردریل‌ها از نظر میزان تغییر شکل هنگام برخورد نیز دسته‌بندی میشوند. این تقسیم‌بندی نشان میدهد هر سیستم تا چه اندازه می‌تواند انرژی ضربه را جذب کند و برای عملکرد صحیح به چه مقدار فضای خالی در پشت حفاظ نیاز دارد. در ادامه، درباره این نوع از گاردریل‌ها دقیق توضیح داده شده است:
گاردریل انعطاف‌پذیر
این نوع گاردریل هنگام برخورد تغییر شکل جانبی زیادی دارد و انرژی ضربه را در طول بیشتری از حفاظ پخش میکند. به‌همین‌دلیل، برای نصب آن باید فضای خالی کافی در پشت سیستم وجود داشته باشد. گاردریلهای انعطاف‌پذیر اغلب از کابل‌های فولادی کشیده‌شده میان پایه‌های فلزی ساخته میشوند.
گاردریل نیمه‌صلب
گاردریل نیمه‌صلب هنگام برخورد به‌اندازه‌ای تغییر شکل میدهد که بخشی از انرژی ضربه جذب شود؛ اما جابهجایی آن از نوع انعطاف‌پذیر کمتر است. این سیستم میان جذب انرژی و هدایت خودرو تعادل ایجاد میکند. گاردریلهای دو موج و سه موج با سپری و پایه‌های فولادی گالوانیزه، رایج‌ترین نمونه‌های این گروه هستند.
گاردریل صلب
گاردریل صلب هنگام برخورد تغییر شکل جانبی بسیار کمی دارد و از عبور خودرو به فضای پشت حفاظ جلوگیری میکند. این مدل بیشتر در میانه‌های باریک، لبه پل‌ها و محل‌هایی با فضای محدود کاربرد دارد. گاردریلهای صلب معمولاً از بتن مسلح یا قطعات بتنی پیشساخته مانند نیوجرسی ساخته میشوند.
از آنجا که بتن ماده اصلی ساخت این نوع حفاظ است، سیمان مورداستفاده در تولید آن می‌تواند بر مقاومت، دوام و کیفیت نهایی قطعه اثر بگذارد. برای آشنایی با ترکیبات، نحوه تولید و کاربردهای این ماده، پیشنهاد میشود مقاله سیمان چیسترا مطالعه کنید. پس از مطالعه این مقاله و آشنایی با سیمان مناسب برای ساخت گاردریلهای بتنی، می‌توانید برای بررسی و مقایسه به‌روز قیمت سیمان های مختلف از فروشگاه اینترنتی مهراکو استفاده نمایید.

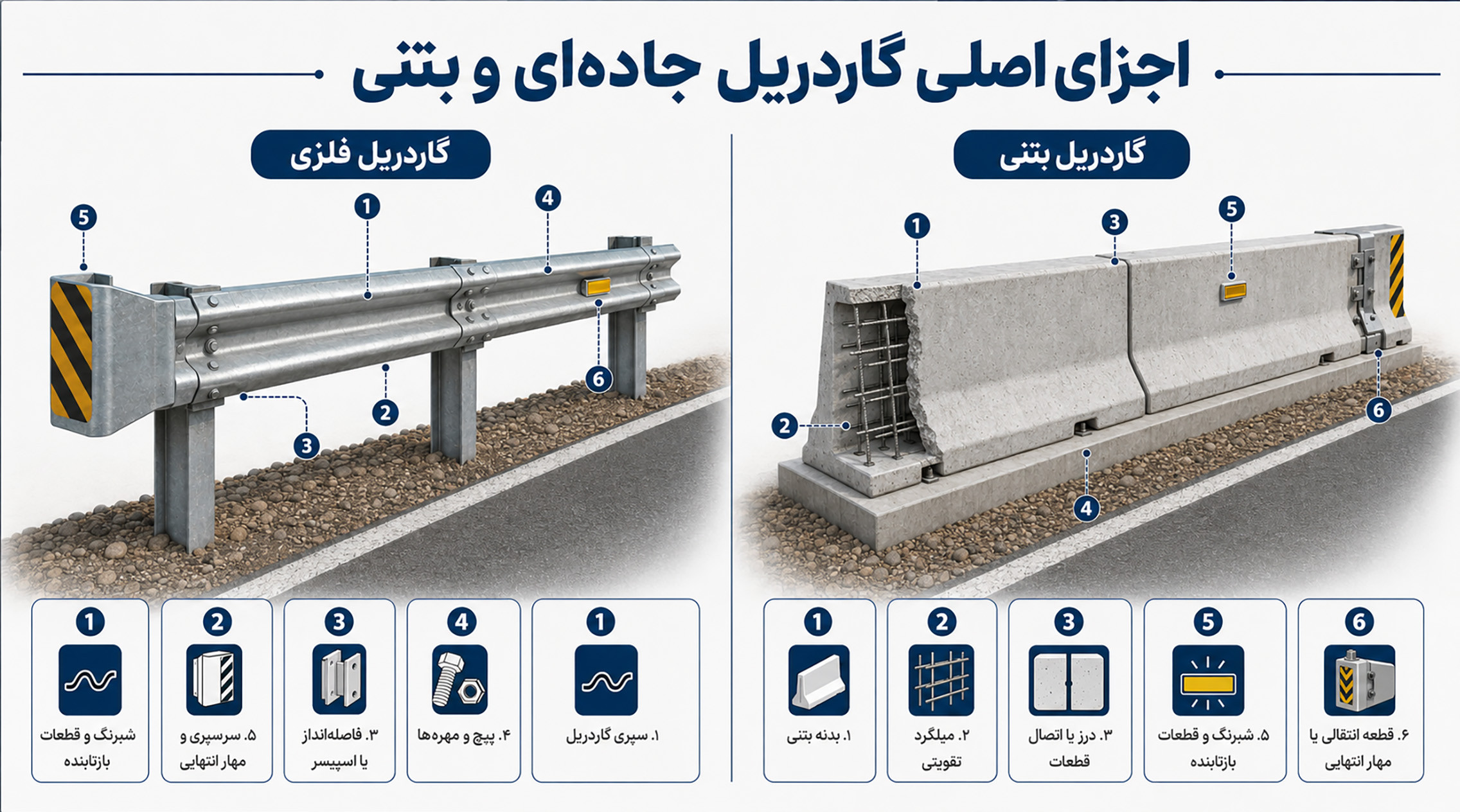

اجزای گاردریل جادهای کدام‌اند؟
اجزای گاردریل باتوجه به نوع و جنس سیستم متفاوت است. در گاردریلهای فلزی، قطعاتی مانند سپری موجدار، پایه، فاصلهانداز، پیچ و مهره، سرسپری و شبرنگ در کنار یکدیگر قرار می‌گیرند. هماهنگی این اجزا اهمیت زیادی دارد؛ زیرا خرابی اتصال‌ها، نصب نامناسب پایه‌ها یا استفاده از قطعات غیراستاندارد می‌تواند عملکرد حفاظ را هنگام برخورد مختل کند.
اگر گاردریل از بتن ساخته شده باشد، معمولاً شامل بدنه بتنی با مقطع مشخص، میلگردهای تقویتی، پایه یا فونداسیون، اتصالات میان قطعات پیشساخته و بخش‌های ابتدایی و انتهایی است. در نمونه‌های قطعه‌ای، پین، قلاب یا صفحات فلزی برای متصل‌کردن قطعات به یکدیگر به‌کار می‌روند و در برخی پروژهها نیز از بولت و مهار برای تثبیت حفاظ روی سطح استفاده میشود. شبرنگ‌ها، قطعات انتقالی و اتصالات میان گاردریل بتنی و حفاظ فلزی نیز می‌توانند از اجزای تکمیلی این سیستم باشند.

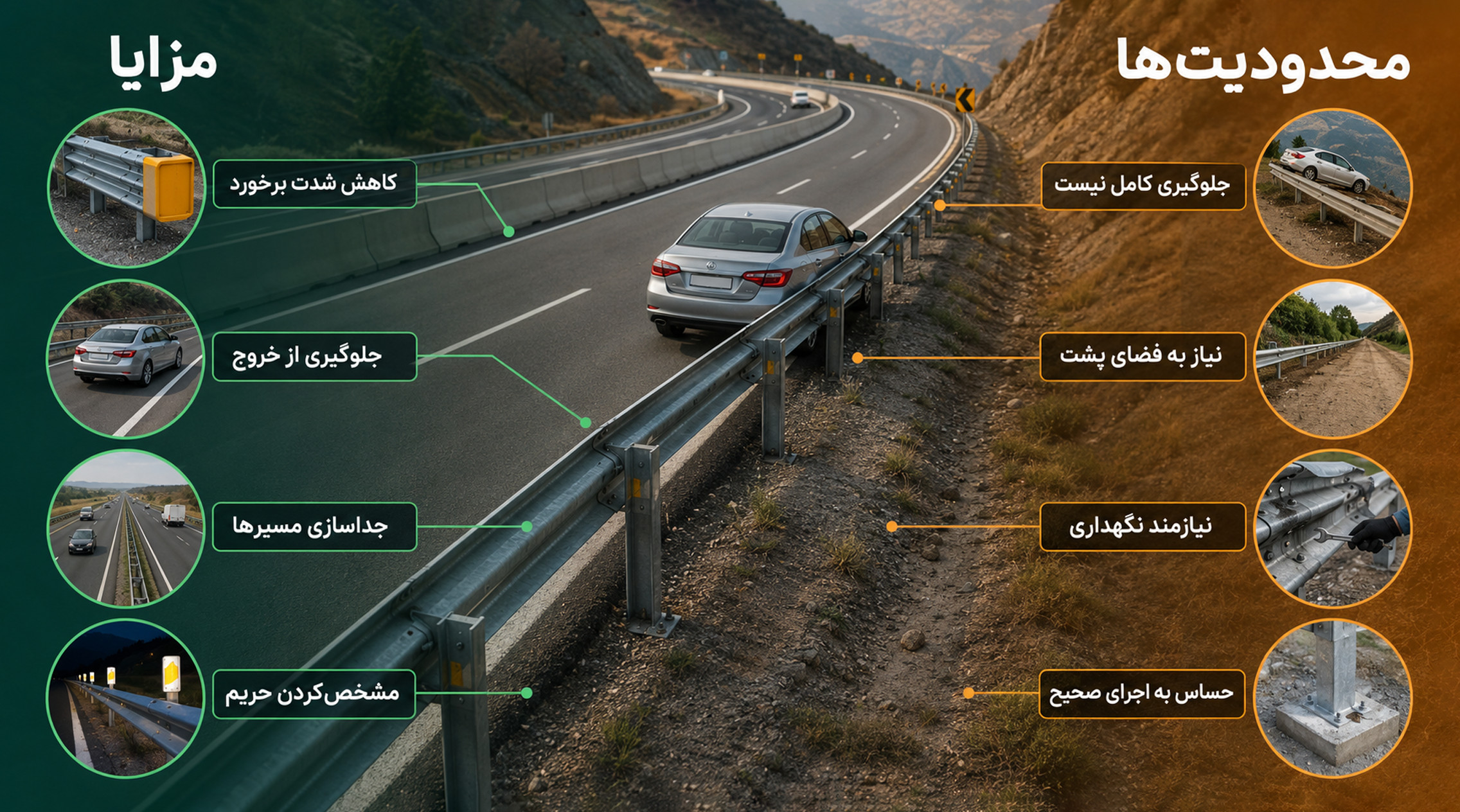

مزایا و محدودیت‌های استفاده از گاردریل
چرا استفاده از گاردریل در جاده‌ها توصیه میشود؟ برای اینکه پاسخ این پرسش روشن‌تر شود، در جدول زیر مزایا و محدودیت‌های استفاده از گاردریل را بررسی کرده‌ایم. این مقایسه نشان میدهد مهندسان راه چرا در نقاط پرخطر از گاردریل استفاده می‌کنند و این سیستم چگونه در بسیاری از حوادث، از سقوط خودرو، ورود به باند مخالف یا برخورد با موانع خطرناک جلوگیری کرده و مانع شکل‌گیری فجایع شدیدتر جادهای میشود.
| معیار مقایسه | مزایای استفاده از گاردریل | محدودیت‌های استفاده از گاردریل |
|---|---|---|
| جلوگیری از خروج خودرو | کاهش سقوط | احتمال آسیب |
| جداسازی مسیرها | جلوگیری از انحراف | پوشش محدود |
| حفاظت دربرابر موانع | کاهش برخورد | نیاز به انتخاب صحیح |
| هدایت خودرو | کنترل انحراف | نیاز به فضای کافی |
| دید و تشخیص مسیر | دید بهتر برای شب | نیاز به نگهداری |
| تنوع کاربرد | کاربرد گسترده | وابسته به شرایط |
| تعمیر و نگهداری | تعویض آسان | نیاز به بازرسی |
| دوام و عملکرد | ایمنی مناسب | احتمال خوردگی |
| کیفیت اجرا | افزایش ایمنی | حساس به نصب |
جمع‌بندی
گاردریل یکی از مهمترین تجهیزات ایمنی جادهای است که برای کاهش پیامدهای خروج خودرو از مسیر، سقوط در پرتگاه یا ورود به باند مخالف استفاده میشود. انواع گاردریل بر اساس محل نصب، میزان انعطاف‌پذیری و جنس، کاربردهای متفاوتی دارند. عملکرد مناسب این سیستم به انتخاب نوع درست، کیفیت اجزا، طراحی مهندسی، نصب استاندارد و نگهداری منظم وابسته است؛ بنابراین نمی‌توان یک مدل را برای همه مسیرها مناسب دانست.
سوالات متداول
گاردریلهای جادهای معمولاً از چه جنسی ساخته میشوند؟
بیشتر گاردریلهای جادهای از فولاد گالوانیزه ساخته میشوند؛ اما در برخی پروژهها از کابل فولادی، بتن مسلح یا قطعات بتنی پیشساخته نیز استفاده میشود.
تفاوت گاردریل فلزی و بتنی چیست؟
گاردریل فلزی هنگام برخورد مقداری تغییر شکل میدهد و بخشی از انرژی ضربه را جذب میکند؛ اما گاردریل بتنی صلبتر است و جابهجایی جانبی بسیار کمی دارد
اجزای گاردریل فلزی چیست؟
سپری موجدار، پایه، فاصلهانداز، پیچ و مهره، سرسپری، مهار انتهایی و شبرنگ از مهمترین اجزای گاردریل فلزی هستند.
گاردریل مناسب هر مسیر چگونه انتخاب میشود؟
انتخاب گاردریل به سرعت مسیر، حجم ترافیک، نوع خودروها، فضای پشت حفاظ، شیب زمین، شدت خطر و شرایط آب‌وهوایی بستگی دارد.
آیا گاردریل از وقوع تصادف جلوگیری میکند؟
گاردریل الزاماً مانع وقوع تصادف نمیشود؛ بلکه با کنترل خودرو منحرفشده، شدت پیامدهای حادثه را کاهش میدهد.
