راهنمای کامل بهسازی خاک؛ انواع روش‌ها و کاربردهای آن
تحریریه مهراکو
|۱۲ مهر ۱۴۰۵
هر زمینی شرایط مناسبی برای ساخت‌وساز ندارد. بعضی از خاک‌ها زیر وزن سازه نشست می‌کنند و بعضی دیگر به‌دلیل بافت سست یا وجود آب زیرزمینی، پایداری کافی ندارند. بی‌توجهی به این شرایط میتواند در ادامه پروژه مشکلاتی مانند ترک‌خوردگی، تغییر شکل فونداسیون و افزایش هزینه‌های اجرایی را به‌همراه داشته باشد.برای کاهش این مشکلات، مهندسان متناسب با جنس خاک، عمق لایه ضعیف و نوع سازه از روشهای مختلف بهسازی خاک کمک می‌گیرند. در ادامه، مهم‌ترین روشهای بهسازی خاک، مزایا و محدودیت‌های آن‌ها، عوامل موثر بر هزینه و مراحل اجرای این عملیات را بررسی می‌کنیم.
بهسازی خاک چیست؟
بهسازی خاک یعنی اصلاح و تقویت زمین پیش از ساخت‌وساز؛ به‌گونه‌ای که خاک بتواند وزن ساختمان را بدون نشست زیاد، ترک‌خوردگی یا ناپایداری تحمل کند. برای مثال، اگر خاک یک زمین سست، مرطوب یا کم‌مقاومت باشد، نمی‌توان فونداسیون را بدون بررسی و آماده‌سازی روی آن اجرا کرد.
در چنین شرایطی، مهندسان با روش‌هایی مانند متراکم‌کردن خاک، خارج‌کردن آب اضافی، افزودن سیمان یا آهک و اجرای شمع یا میکروپایل، وضعیت زمین را بهبود می‌دهند. انتخاب روش مناسب نیز به نوع خاک، وزن سازه، عمق لایه‌های ضعیف و میزان آب زیرزمینی بستگی دارد.

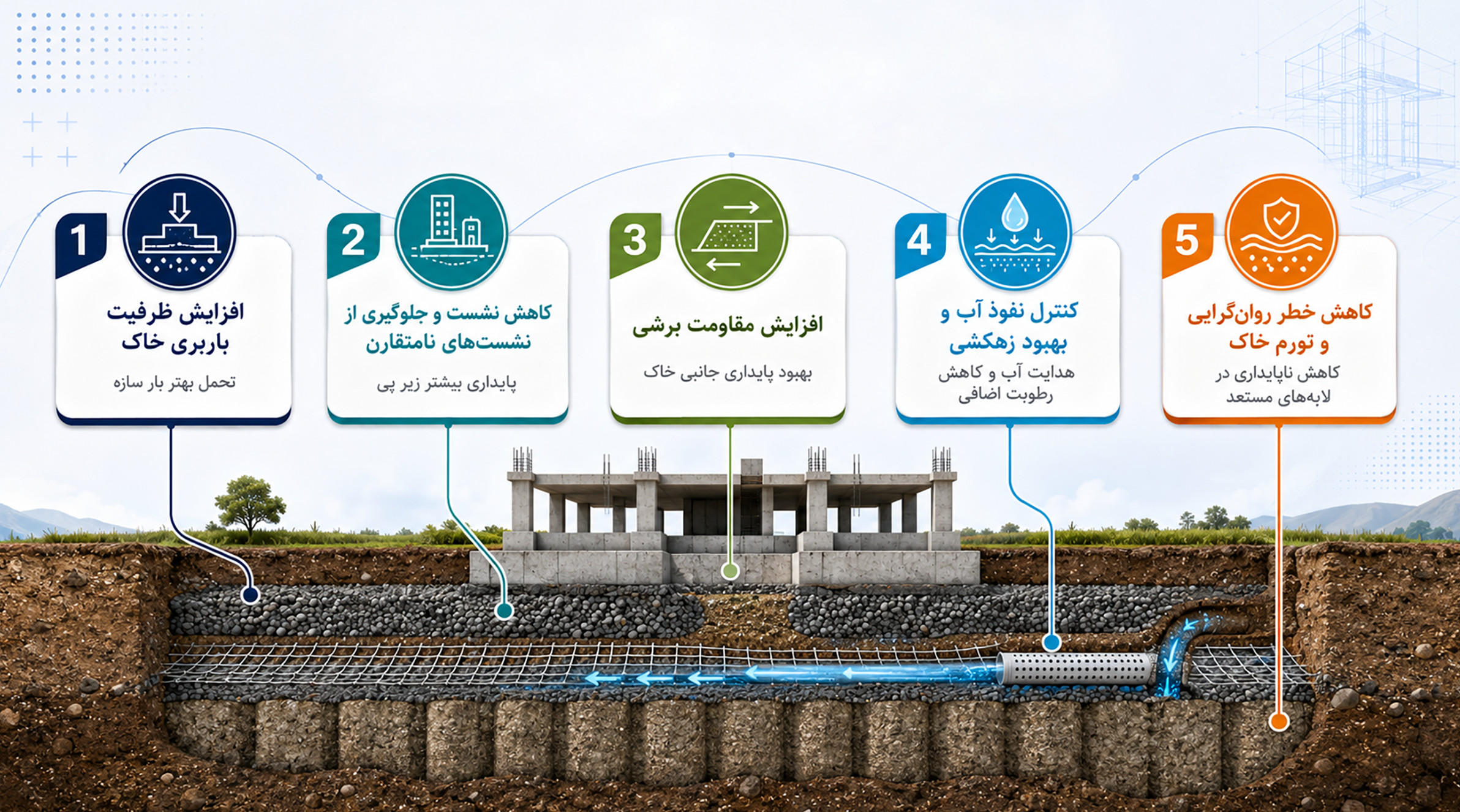

هدف از بهسازی خاک
هدف از بهسازی خاک این است که زمین بتواند شرایط مناسب‌تری برای اجرای ساختمان، راه، پل و سایر سازه‌ها فراهم کند. اگر سازه بدون اصلاح روی بعضی از خاک‌ها اجرا شود، ممکن است زمین نشست کند و در نتیجه، فونداسیون تغییر شکل دهد یا بخش‌هایی از سازه دچار ترک‌خوردگی و ناپایداری شوند.
در ادامه، مهم‌ترین اهداف بهسازی خاک را بررسی می‌کنیم:
- کاهش نشست زمین: با کم‌کردن تراکم‌پذیری خاک، احتمال فرورفتگی زمین و نشست نامتعادل بخش‌های مختلف ساختمان کاهش پیدا می‌کند.
- افزایش مقاومت و ظرفیت باربری: خاک مقاوم‌تر میتواند وزن فونداسیون و سازه را بهتر تحمل کند و در برابر لغزش یا گسیختگی پایدارتر باشد.
- کنترل جریان آب زیرزمینی: در بعضی پروژهها نفوذپذیری خاک کاهش داده میشود تا از ورود و حرکت آب در اطراف فونداسیون، گود یا سازههای زیرزمینی جلوگیری شود.
- بهبود زهکشی زمین: گاهی لازم است نفوذپذیری خاک افزایش پیدا کند تا آب اضافی سریع‌تر تخلیه شود و فشار آب موجود در خاک کاهش یابد.
- کاهش خطر روان‌گرایی : در خاک‌های ماسه‌ای اشباع، بهسازی میتواند احتمال ازدست‌رفتن مقاومت خاک هنگام زلزله را کمتر کند.
- کنترل تغییر حجم خاک: اصلاح خاک‌های رسی میتواند از تورم یا جمع‌شدگی شدید آن‌ها در اثر تغییر رطوبت جلوگیری کند.
انواع بهسازی خاک؛ روش های مقاوم سازی
پیش از انتخاب روش بهسازی، باید مشکل اصلی زمین مشخص شود. سستی خاک، نشست‌پذیری، وجود آب زیرزمینی، عمق لایه نامناسب و وزن سازه از عواملی هستند که روش اجرای کار را تعیین می‌کنند. در ادامه، 10 روش مهم بهسازی خاک را بررسی کرده‌ایم:
- بهسازی خاک به روش تزریق
در روش تزریق، دوغاب سیمانی، ملات مخصوص یا مواد شیمیایی از طریق گمانه‌ها (سوراخ‌های باریکی برای دسترسی به لایه‌های زیرین زمین) به داخل خاک تزریق می‌شوند. این مواد با پرکردن فضاهای خالی یا متراکم‌کردن خاک، مقاومت و ظرفیت باربری زمین را افزایش و نفوذ آب و احتمال نشست را کاهش می‌دهند.
نوع ماده تزریقی، فشار تزریق، عمق اجرا و فاصله گمانه‌ها باید بر اساس جنس خاک و هدف پروژه تعیین شوند. اگر فشار بیش از اندازه باشد، ممکن است خاک جابه‌جا شود یا به سازههای مجاور آسیب برسد؛ بنابراین اجرای این روش به طراحی مهندسی و کنترل دقیق نیاز دارد.
برای تقویت خاک به روش تزریق، چهار شیوه رایج وجود دارد که در ادامه معرفی می‌شوند:
تزریق تراکمی خاک
در تزریق تراکمی، ملات غلیظ و کم‌روان با فشار وارد زمین میشود و خاک اطراف خود را فشرده می‌کند. این روش برای خاک‌های دانه‌ای سست، زمین‌های دارای حفره و اصلاح نشست‌های موضعی مناسب است. برای آشنایی بیشتر با ترکیبات ملات‌های سیمانی می‌توانید مقاله ملات سیمان سفید و پودرسنگ را مطالعه نمایید.
تزریق نفوذی برای کاهش نفوذپذیری
در این روش، دوغاب روان به‌آرامی وارد فاصله میان ذرات خاک میشود، بدون آنکه ساختار اصلی زمین را به‌طور محسوسی جابه‌جا کند. تزریق نفوذی بیشتر برای خاک‌های ماسه‌ای، سنگ‌های ترک‌خورده، آب‌بندی زمین و کاهش جریان آب زیرزمینی مناسب است.
تزریق شکست هیدرولیکی
در تزریق شکست هیدرولیکی، فشار دوغاب ترک‌های کنترل‌شده‌ای در خاک ایجاد می‌کند و سپس این ترک‌ها با ماده تزریقی پر می‌شوند. این روش بیشتر برای کنترل نشست ساختمان‌های موجود یا جبران جابه‌جایی‌های ناشی از حفاری و تونل‌سازی به‌کار می‌رود.
تزریق پرفشار در خاک یا جت گروتینگ
در جت گروتینگ، دوغاب سیمانی با فشار بسیار زیاد از نازل خارج میشود، بخشی از خاک را برش میدهد و با آن ترکیب میشود. در نتیجه، ستون‌ها یا دیواره‌هایی از خاک و سیمان درون زمین شکل می‌گیرند که مقاومت بیشتری دارند و آب را کمتر از خود عبور می‌دهند.
جت گروتینگ برای تقویت خاک زیر فونداسیون، پایدارسازی گودبرداری، کنترل نشست و آب‌بندی کف یا دیواره گود کاربرد دارد.
- بهسازی خاک به روش میکروپایل یا ریزشمع
میکروپایل یا ریزشمع، عضوی با قطر نسبتاً کم است که درون زمین اجرا میشود و بخشی از بار ساختمان را به لایه‌های مقاوم‌تر خاک انتقال میدهد. در این روش ابتدا زمین تا عمق مشخص حفاری میشود؛ سپس لوله فولادی یا میلگرد داخل گمانه قرار می‌گیرد و فضای اطراف آن با دوغاب سیمانی پر میشود.
دوغاب تزریق‌شده علاوه‌بر تشکیل بدنه ریزشمع، میتواند خاک اطراف آن را نیز تا حدی مقاوم کند. به‌همین‌دلیل، میکروپایل هم در انتقال بار و هم در کاهش نشست و تقویت زمین نقش دارد.
این روش بیشتر برای مقاوم‌سازی فونداسیون ساختمان‌های موجود، زمین‌های دارای لایه‌های سست عمیق و پروژه‌هایی استفاده میشود که فضای کافی برای ورود دستگاه‌های بزرگ شمع‌کوبی وجود ندارد.
مراحل کلی اجرای میکروپایل عبارت‌اند از:
- مشخص‌کردن محل ریزشمع‌ها بر اساس نقشه اجرایی
- حفاری گمانه یا نصب لوله جداره
- قرار دادن میلگرد یا لوله فولادی
- تزریق دوغاب سیمانی
- اتصال سرمیکروپایل به فونداسیون
- انجام آزمایش بارگذاری و کنترل کیفیت
- بهسازی خاک به روش پیش بارگذاری و اصلاح نشست خاک
در روش پیش‌بارگذاری، پیش از اجرای ساختمان، بار موقتی روی زمین قرار داده میشود تا خاک تحت فشار قرار گیرد و بخش زیادی از نشست آن قبل از ساخت سازه اتفاق بیفتد. این بار معمولاً با اجرای خاکریز موقت یا قرار دادن مصالح سنگین روی سطح زمین ایجاد میشود.
پیش‌بارگذاری بیشتر برای خاک‌های رسی کاربرد دارد. این خاک‌ها مقدار زیادی آب در میان ذرات خود نگه می‌دارند و ممکن است پس از ساخت سازه، به‌تدریج نشست کنند. اعمال بار موقت باعث میشود آب اضافی خاک خارج و زمین متراکم‌تر شود.
- بهسازی خاک به روش تراکم مکانیکی
در تراکم مکانیکی، با استفاده از غلتک، صفحه لرزان، کوبنده یا وزنه‌های سنگین، فاصله میان ذرات خاک کاهش پیدا می‌کند. با نزدیک‌شدن ذرات به یکدیگر، چگالی و مقاومت خاک افزایش می‌یابد و احتمال نشست آن کمتر میشود.
نوع دستگاه باید متناسب با جنس خاک انتخاب شود. غلتک‌های ارتعاشی معمولاً برای خاک‌های ماسه‌ای و شنی مناسب‌اند، درحالی‌که غلتک‌های پاچه‌بزی برای خاک‌های رسی عملکرد بهتری دارند. صفحه‌های لرزان نیز بیشتر در فضاهای کوچک و برای تراکم لایه‌های سطحی استفاده می‌شوند.
- بهسازی خاک با سیستم حرارتی
در بهسازی حرارتی، با تغییر دمای زمین، ویژگی‌های خاک به‌صورت موقت یا دائمی تغییر داده می‌شوند. رایج‌ترین روش حرارتی در پروژه‌های عمرانی، انجماد مصنوعی خاک است.
برای اجرای این روش، لوله‌هایی در محدوده موردنظر نصب می‌شوند و سیال بسیار سرد درون آن‌ها جریان پیدا می‌کند. سرمای ایجادشده باعث یخ‌زدن آب موجود میان ذرات خاک میشود. پس از یخ‌زدگی، ذرات خاک به یکدیگر متصل می‌شوند و توده‌ای مقاوم و کم‌نفوذ شکل می‌گیرد.
- بهسازی خاک با استفاده از مواد افزودنی شیمیایی و سیمانی
در این روش، موادی مانند سیمان، آهک، خاکستر بادی یا ترکیبات پلیمری با خاک مخلوط می‌شوند تا مقاومت آن افزایش یابد و میزان تورم، نفوذپذیری و حساسیت به رطوبت کاهش پیدا کند. سیمان بیشتر برای خاک‌های ماسه‌ای و بستر راه و آهک برای اصلاح خاک‌های رسی مناسب است.
مقدار افزودنی باید پس از آزمایش خاک تعیین شود؛ زیرا مصرف بیش از حد، همیشه نتیجه بهتری ایجاد نمی‌کند. در روش اختلاط عمیق نیز خاک در عمق با سیمان یا مواد چسباننده ترکیب میشود و ستون‌هایی مقاوم در زمین شکل می‌گیرند.
اطلاعات کامل‌تر درباره انواع سیمان و کاربرد آن‌ها در تثبیت خاک را می‌توانید در مقاله «سیمان چیست» مطالعه نمایید.
- بهسازی خاک به روش شمع‌گذاری و انتقال بار به لایه‌های مقاوم
در روش شمع‌گذاری، شمع‌های بتنی یا فولادی از لایه‌های ضعیف خاک عبور می‌کنند و وزن سازه را به لایه‌های مقاوم‌تر در عمق زمین انتقال می‌دهند. این روش برخلاف تراکم یا تثبیت خاک، خودِ خاک ضعیف را اصلاح نمی‌کند؛ بلکه بار ساختمان را از آن عبور میدهد.
شمع‌گذاری بیشتر برای زمین‌هایی با لایه‌های سست، سازههای سنگین، برج‌ها، پل‌ها و پروژه‌های ساحلی مناسب است. نوع شمع نیز بر اساس وزن سازه، جنس خاک و عمق لایه مقاوم انتخاب میشود.
- بهسازی خاک به روش های زهکشی و کنترل آب زیرزمینی
وجود آب زیرزمینی میتواند مقاومت خاک را کاهش دهد، گودبرداری را دشوار کند و احتمال ریزش دیواره‌ها را افزایش دهد. در روشهای زهکشی، آب موجود در خاک جمع‌آوری و تخلیه میشود یا سطح آن به‌طور موقت پایین آورده میشود.
برای کنترل آب زیرزمینی میتوان از چاه عمیق، چاهک و پمپ، لوله‌های زهکش، سیستم وِل‌پوینت، پمپ خلأ یا زهکش‌های قائم استفاده کرد. انتخاب هر روش به عمق گود، میزان آب ورودی و نفوذپذیری خاک بستگی دارد.
- بهسازی خاک به روش تراکم انفجاری
در تراکم انفجاری، از انرژی حاصل از انفجارهای کنترل‌شده برای متراکم‌کردن لایه‌های عمیق خاک استفاده میشود. انفجار باعث لرزش و جابهجایی ذرات خاک می‌گردد و آن‌ها را در آرایش متراکم‌تری قرار میدهد.
این روش بیشتر برای خاک‌های ماسه‌ای و شنی سست و اشباع مناسب است. خاک‌های رسی به‌دلیل چسبندگی ذرات معمولاً واکنش مناسبی به این نوع تراکم نشان نمی‌دهند.
10. بهسازی خاک به روش نیلینگ و مسلح‌سازی زمین
در روش نیلینگ یا میخ‌کوبی خاک، میلگردهای فولادی با زاویه و فاصله مشخص درون دیواره زمین قرار می‌گیرند و اطراف آن‌ها با دوغاب پر میشود تا اتصال محکمی میان میلگرد و خاک به‌وجود آید.
نیلینگ معمولاً هم‌زمان با گودبرداری و به‌صورت مرحله‌ای از بالا به پایین اجرا میشود. پس از برداشت هر لایه از خاک، میلگردها در دیواره قرار می‌گیرند و سطح آن با شبکه فولادی و بتن پاششی پوشانده میشود.

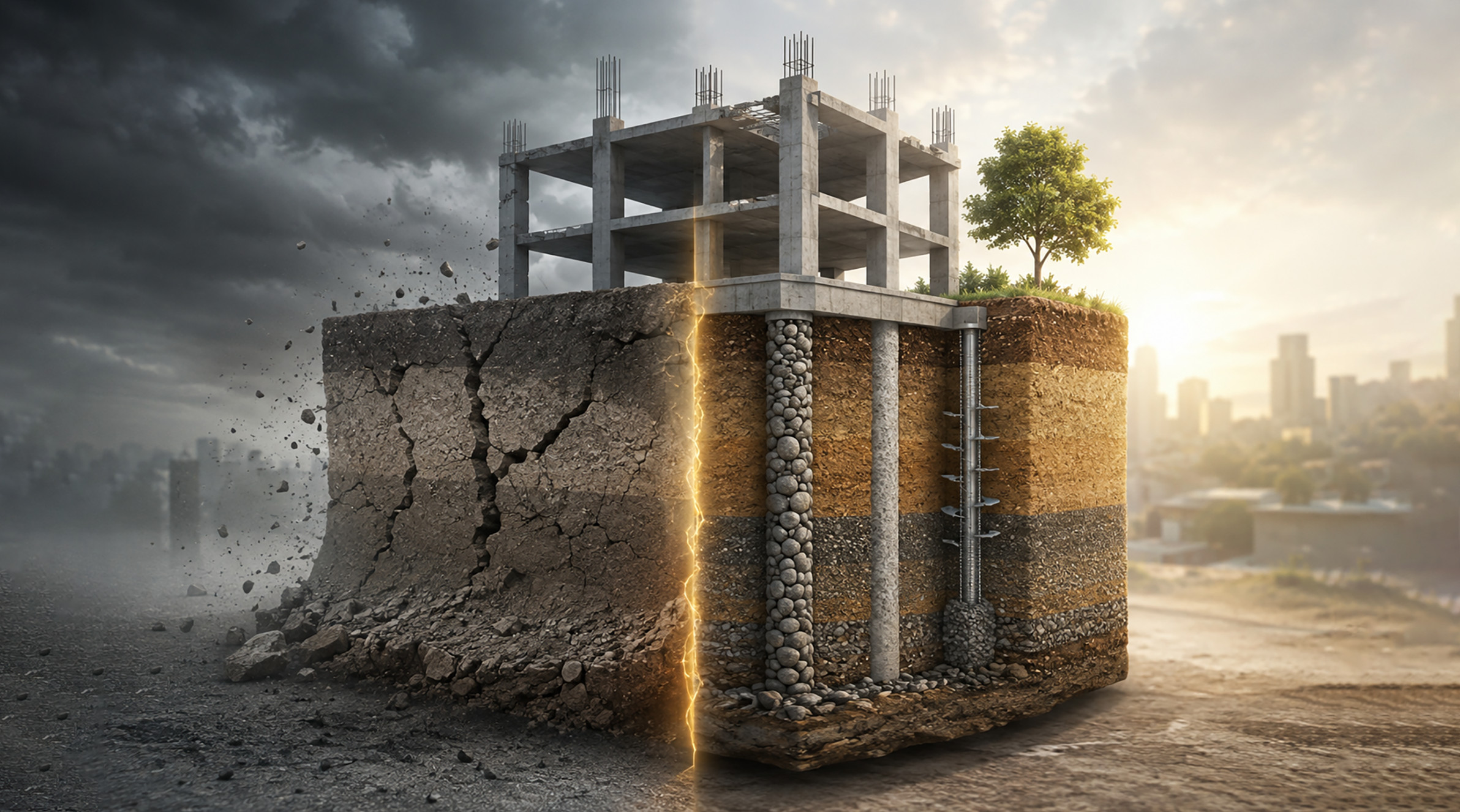

مزایا و محدودیت‌های بهسازی خاک
با انتخاب روش مناسب بهسازی، میتوان جریان آب‌های زیرزمینی را کنترل کرد، پایداری زمین را بهبود بخشید و در برخی پروژهها، هزینه اجرا را در مقایسه با تعویض کامل خاک یا اجرای فونداسیون‌های سنگین کاهش داد.
بااین‌حال، بهسازی خاک برای هر زمین و هر پروژه‌ای مناسب نیست. اگر خاک بدون انجام آزمایشهای ژئوتکنیکی و شناخت مشکل اصلی اصلاح شود، ممکن است روش انتخاب‌شده نتیجه مطلوبی نداشته باشد یا حتی وضعیت زمین را بدتر کند. برای نمونه، تزریق با فشار نامناسب میتواند خاک را جابه‌جا کند، پایین‌آوردن غیراصولی آب زیرزمینی ممکن است باعث نشست ساختمان‌های اطراف شود و تراکم شدید نیز میتواند لرزش و آسیب ایجاد کند.
هزینه بهسازی خاک به چه عواملی بستگی دارد؟
برای بهسازی خاک نمی‌توان هزینه ثابت و یکسانی تعیین کرد؛ زیرا شرایط زمین و روش موردنیاز در هر پروژه متفاوت است. نوع روش انتخاب‌شده، مساحت زمین، عمق و ضخامت لایه ضعیف، جنس خاک و سطح آب زیرزمینی از مهم‌ترین عواملی هستند که بر هزینه نهایی اثر می‌گذارند. برای مثال، اصلاح یک لایه سست سطحی با تراکم مکانیکی معمولاً هزینه کمتری نسبت به اجرای میکروپایل، شمع یا تزریق در عمق زیاد دارد.
حجم مصالح مصرفی، مقدار سیمان یا دوغاب موردنیاز، نوع تجهیزات، امکان دسترسی ماشین‌آلات به کارگاه و مدت‌زمان اجرا نیز در برآورد هزینه اهمیت دارند. علاوه‌بر این، انجام آزمایشهای خاک، کنترل کیفیت و بررسی عملکرد زمین پس از بهسازی بخشی از هزینه‌های پروژه را تشکیل می‌دهند. در روش‌هایی که از سیمان یا دوغاب سیمانی استفاده میشود، تغییر قیمت مصالح میتواند هزینه نهایی را تحت‌تاثیر قرار دهد؛ بنابراین بررسی قیمت سیمان امروز برای برآورد اولیه هزینه مصالح مفید است. بااین‌حال، هزینه دقیق تنها پس از آزمایش خاک، انتخاب روش مناسب و مشخص‌شدن حجم عملیات قابل محاسبه خواهد بود.

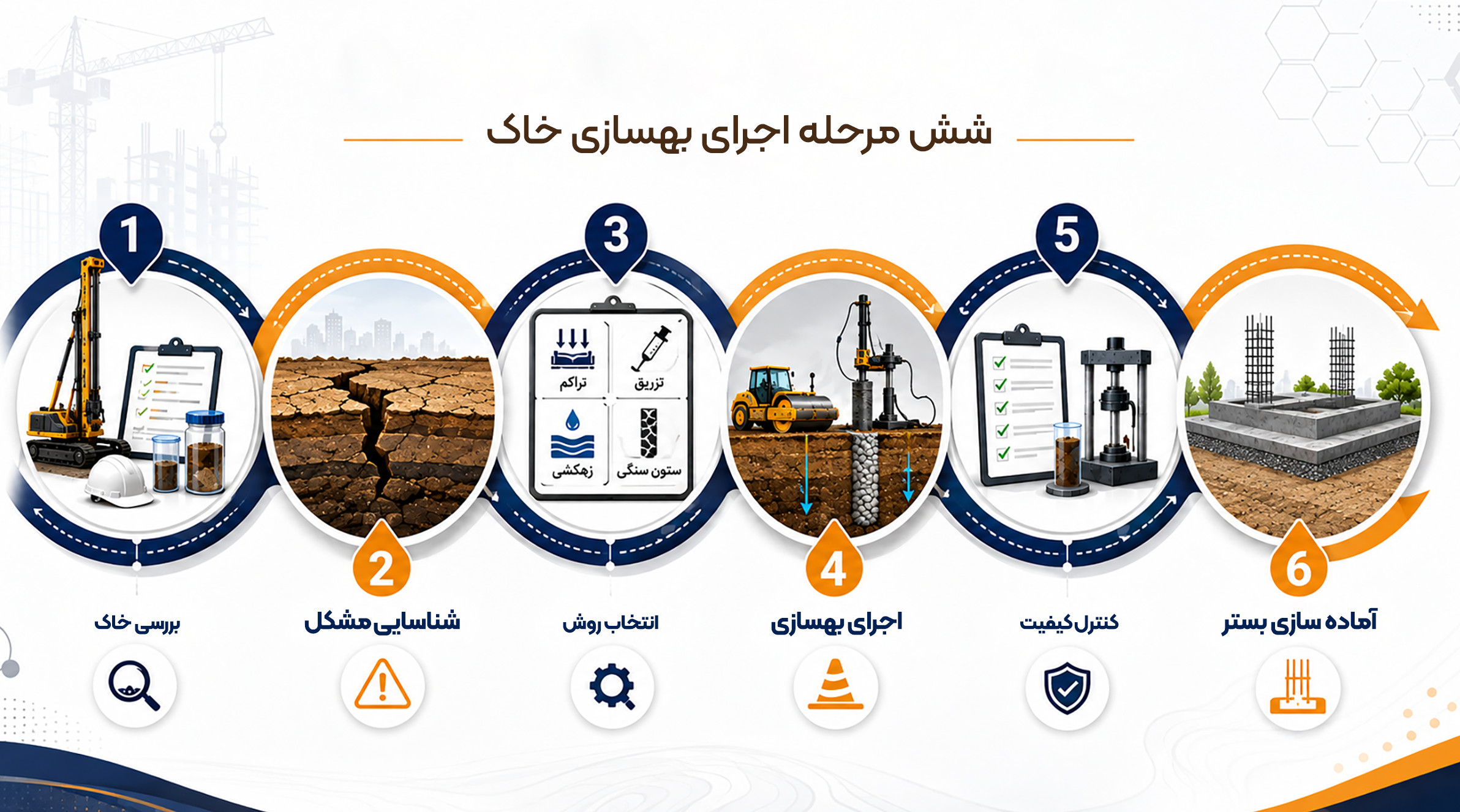

مراحل اجرای بهسازی خاک
برای آشنایی کلی با روند بهسازی خاک، مراحل اصلی آن را در ادامه آورده‌ایم:
- بررسی و آزمایش خاک
- شناسایی مشکلات و نیازهای زمین
- انتخاب روش مناسب بهسازی خاک
- طراحی و اجرای عملیات بهسازی
- کنترل کیفیت و بررسی عملکرد خاک بهسازی‌شده
- آماده‌سازی بستر برای اجرای فونداسیون
باتوجه به مواردی که در بالا اشاره شد، پس از پایان عملیات بهسازی خاک، باید بستری مناسب و پایدار برای اجرای فونداسیون فراهم شود. برای آشنایی بیشتر با عملکرد پی، انواع آن و نقش فونداسیون در انتقال بار سازه، پیشنهاد میشود بر روی فونداسیون چیست کلیک کنید.
جمع‌بندی
بهسازی خاک مجموعه‌ای از روشهای مهندسی برای افزایش مقاومت زمین، کاهش نشست، کنترل آب زیرزمینی و آماده‌سازی بستر ساخت‌وساز است. روش‌هایی مانند تزریق، میکروپایل، تراکم، پیش‌بارگذاری، زهکشی، شمع‌گذاری و نیلینگ هرکدام برای شرایط مشخصی کاربرد دارند و نمی‌توان یک روش را برای همه زمین‌ها مناسب دانست. انتخاب راهکار درست باید بر اساس آزمایش خاک، نوع سازه، عمق لایه‌های ضعیف و شرایط آب زیرزمینی انجام شود؛ زیرا اجرای غیراصولی بهسازی ممکن است هزینه پروژه را افزایش دهد یا وضعیت زمین را نامناسب‌تر کند.
سوالات متداول
بهترین روش بهسازی خاک کدام است؟
یک روش مشخص برای همه پروژهها مناسب نیست. نوع خاک، عمق لایه ضعیف، سطح آب زیرزمینی، وزن سازه، شرایط کارگاه و بودجه پروژه در انتخاب روش مناسب نقش دارند.
چه زمانی بهسازی خاک ضرورت دارد؟
زمانی که خاک مقاومت کافی ندارد، نشستپذیر است، آب زیرزمینی بالایی دارد یا در برابر رطوبت و زلزله رفتار ناپایداری نشان میدهد، باید وضعیت آن پیش از اجرای سازه اصلاح شود.
آیا میتوان بدون آزمایش خاک، روش بهسازی را انتخاب کرد؟
خیر. انتخاب روش بدون انجام آزمایشهای ژئوتکنیکی ممکن است نتیجه مطلوبی نداشته باشد و حتی باعث افزایش نشست، جابهجایی خاک یا آسیب به سازههای اطراف شود
سیمان چه نقشی در بهسازی خاک دارد؟
سیمان با ذرات خاک ترکیب میشود و مقاومت و پایداری آن را افزایش میدهد. همچنین میتواند میزان نفوذپذیری، تورم و حساسیت خاک به رطوبت را کاهش دهد.
آیا بهسازی خاک همیشه از تعویض خاک ارزانتر است؟
خیر. در بسیاری از پروژهها بهسازی خاک راهکاری اقتصادیتر است؛ اما در برخی شرایط، هزینه تجهیزات و اجرای روشهای عمیق ممکن است از برداشت و تعویض خاک بیشتر باشد.
