بررسی انواع گابیون (تور سنگ) و کاربرد آن در پروژه های عمرانی
تحریریه مهراکو
|۹ مهر ۱۴۰۵
اگر هنگام عبور از کنار یک رودخانه یا جاده، با توده‌ای از سنگ‌های محصورشده در توری فلزی روبه‌رو شده باشید، احتمالا یکی از انواع گابیون را دیده‌اید. این ساختار در نگاه اول، تنها شبیه به یک دیوار سنگی متفاوت است، اما در بسیاری از پروژهها نقش فنی مشخصی دارد. به‌عبارت‌دیگر، گابیون فقط قفسی پرشده از سنگ نیست و می‌تواند برای نگهداری خاک، کنترل آب، محافظت از شیب و ایجاد دیوار یا مرز در یک محوطه به کار رود.گستردگی کاربردهای گابیون نشان می‌دهد این سازه متناسب با محل و هدف اجرا، از پروژههای عمرانی تا طراحی فضاهای باز مورد استفاده قرار می‌گیرد. در واقع، گابیون بیشتر از آنچه به نظر می‌رسد کاربرد دارد؛ برای شناخت انواع تور سنگ و محل استفاده از آن، می‌توانید ادامه این مطلب را بخوانید.
گابیون چیست؟
اگر بخواهیم مستقیم به سوال گابیون چیست پاسخ دهیم؛ گابیون یا تور سنگ، سازه‌ای متشکل از شبکه یا قفس فلزی است که داخل آن با سنگ پر میشود. این قفس‌ها می‌توانند به‌صورت تکی استفاده شوند یا در کنار هم و روی یکدیگر قرار بگیرند. در سازه‌های بزرگ‌تر معمولاً چند واحد به یکدیگر متصل میشوند تا دیوار یا ساختار بزرگ‌تری شکل بگیرد.
واژه گابیون (gabbione) به ریشه ایتالیایی «gabbia» به معنی قفس بزرگ برمی‌گردد. در این ساختار، سنگ‌ها داخل شبکه باقی می‌مانند، اما فضای خالی میان آن‌ها می‌تواند بخشی از آب را عبور دهد؛ این ویژگی در بعضی پروژههای مرتبط با خاک و آب اهمیت پیدا می‌کند. ابعاد گابیون، شکل قفس، نوع شبکه و سنگ بر اساس شرایط هر پروژه انتخاب میشوند.

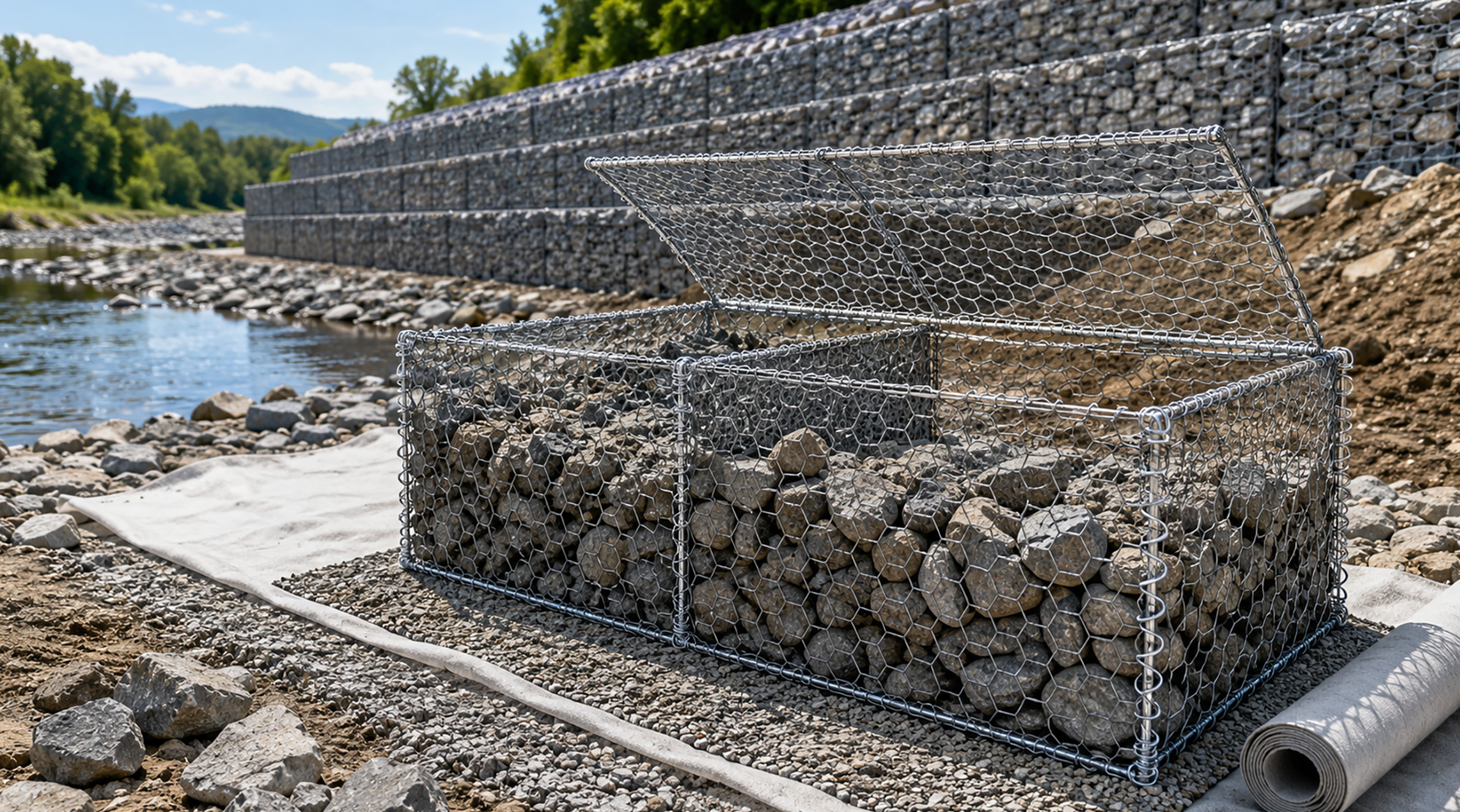

گابیون از چه اجزایی ساخته میشود؟
ساختار گابیون ساده است و از چند بخش اصلی تشکیل میشود. دراین‌بین، توری گابیون یا فنس گابیون بهعنوان مهم‌ترین بخش آن، شکل قفس را ایجاد می‌کند و سنگ‌ها را در جای خود نگه می‌دارد. اجزای گابیون عبارت‌اند از:
- توری یا قفس فلزی: بدنه اصلی سازه است و محفظه لازم برای نگهداری سنگ را می‌سازد.
- سنگ پرکننده: فضای داخل قفس را پر می‌کند و باتوجه به مواردی ازجمله ابعاد شبکه، دوام لازم، دسترسی محلی و ظاهر موردنظر انتخاب میشود.
- اتصالات: برای بستن لبه‌ها و متصل‌کردن بخش‌های قفس یا واحدهای مجاور به یکدیگر استفاده میشوند.

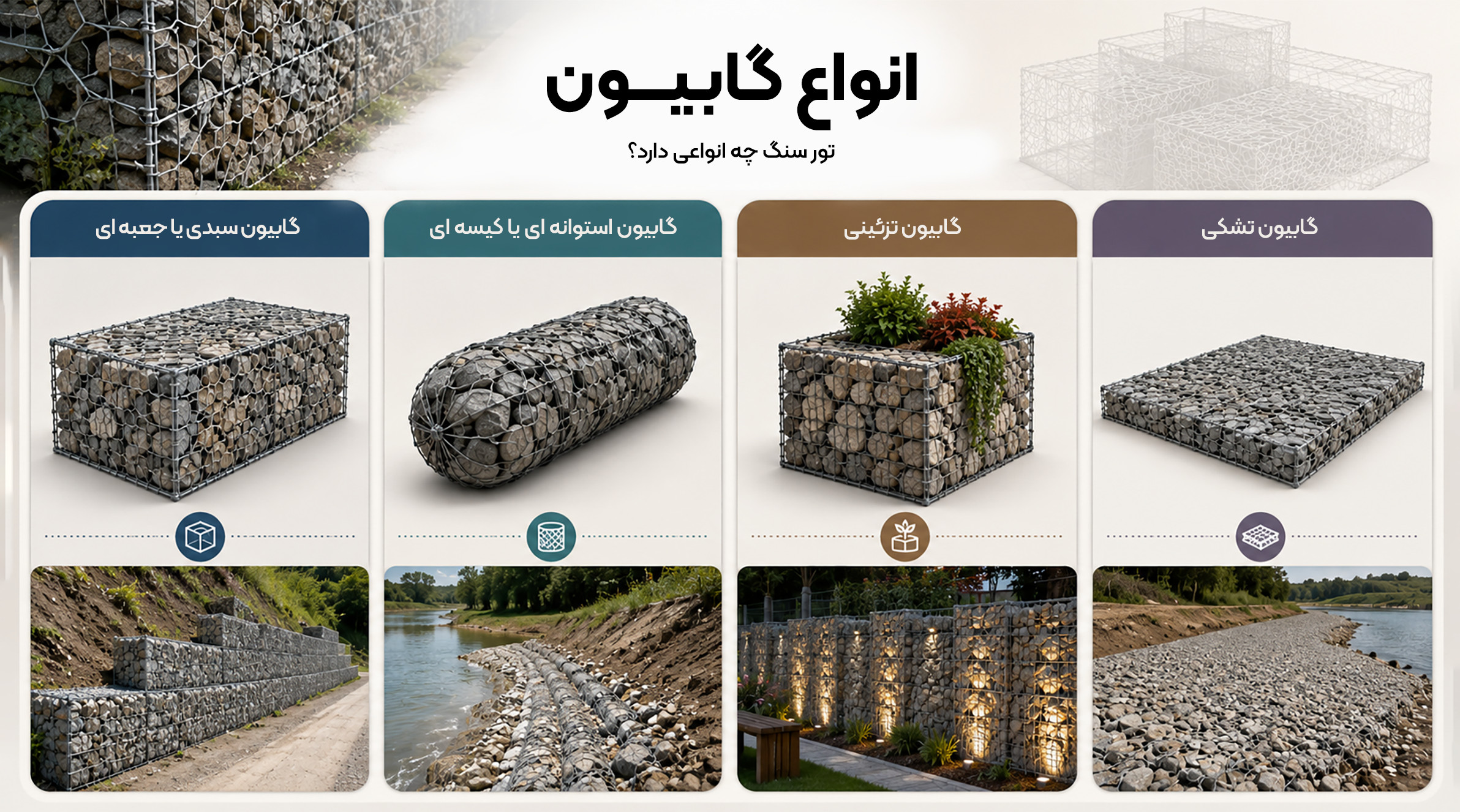

انواع گابیون؛ تورسنگ چه انواعی دارد؟
گابیون یا تور سنگی بر اساس فرم ظاهری و نوع کاربرد به چند مدل تقسیم میشود که هریک برای شرایط مشخصی مناسب‌‌تر است. شناخت تفاوت انواع گابیون کمک می‌کند متناسب با نیاز هر پروژه، از دیوار و شیب گرفته تا مسیر آب و محوطه، گزینه کاربردی‌تر را انتخاب کنید. در ادامه، انواع گابیون و کاربرد هرکدام را بررسی می‌کنیم.
گابیون سبدی یا جعبهای
گابیون سبدی یا جعبهای رایج‌ترین فرم این سازه محسوب میشود و ظاهری شبیه به یک جعبه یا سبد مستطیلی دارد. این مدل را میتوان به‌صورت ردیفی یا چندطبقه در کنار هم قرار داد. از گابیون سبدی برای ساخت دیوارهای نگهدارنده، تثبیت بخش‌هایی از شیب، حاشیه جاده‌ها و ایجاد عناصر سنگی در محوطه‌سازی استفاده میشود.
گابیون استوانه‌ای یا کیسه‌ای
این مدل به شکل استوانه یا کیسه‌ای بلند ساخته میشود و فرم متفاوتی نسبت به نوع جعبهای دارد. گابیون استوانه‌ای بیشتر در شرایط خاص، به‌ویژه نزدیک جریان‌های آبی به کار می‌رود. این ساختار بیشتر در کنار رودخانه‌ها و بسترهای آبی برای محافظت از کناره‌ها در برابر جریان آب و فرسایش استفاده میشود و برای سطوح ناهموار نیز کاربرد دارد.
گابیون تزئینی
گابیون تزئینی از نظر ساختار کلی با مدل‌های معمولی تفاوت زیادی ندارد؛ اما در اجرای آن به ظاهر نهایی توجه بیشتری میشود. انتخاب نوع سنگ، نحوه چیدمان و فرم قفس با دقت انجام می‌گیرد تا نمایی طبیعی و منظم به وجود آید. این مدل برای زیباسازی نما، دیوارهای محوطه، جداسازی فضاها و طراحی منظر کاربرد دارد.
گابیون تشکی
گابیون تشکی ارتفاع کمتری نسبت به مدل جعبهای دارد؛ اما سطح وسیعتری را پوشش می‌دهد. این فرم برای پوشاندن بستر یا شیب زمین مناسب است و می‌تواند از سطح در برابر شسته‌شدن یا اثر جریان آب محافظت کند. از این مدل بیشتر برای محافظت از بستر کانال‌ها، کناره رودخانه‌ها و شیب‌ها در برابر فرسایش و شستگی آب استفاده میشود.
کابرد گابیون چیست؟

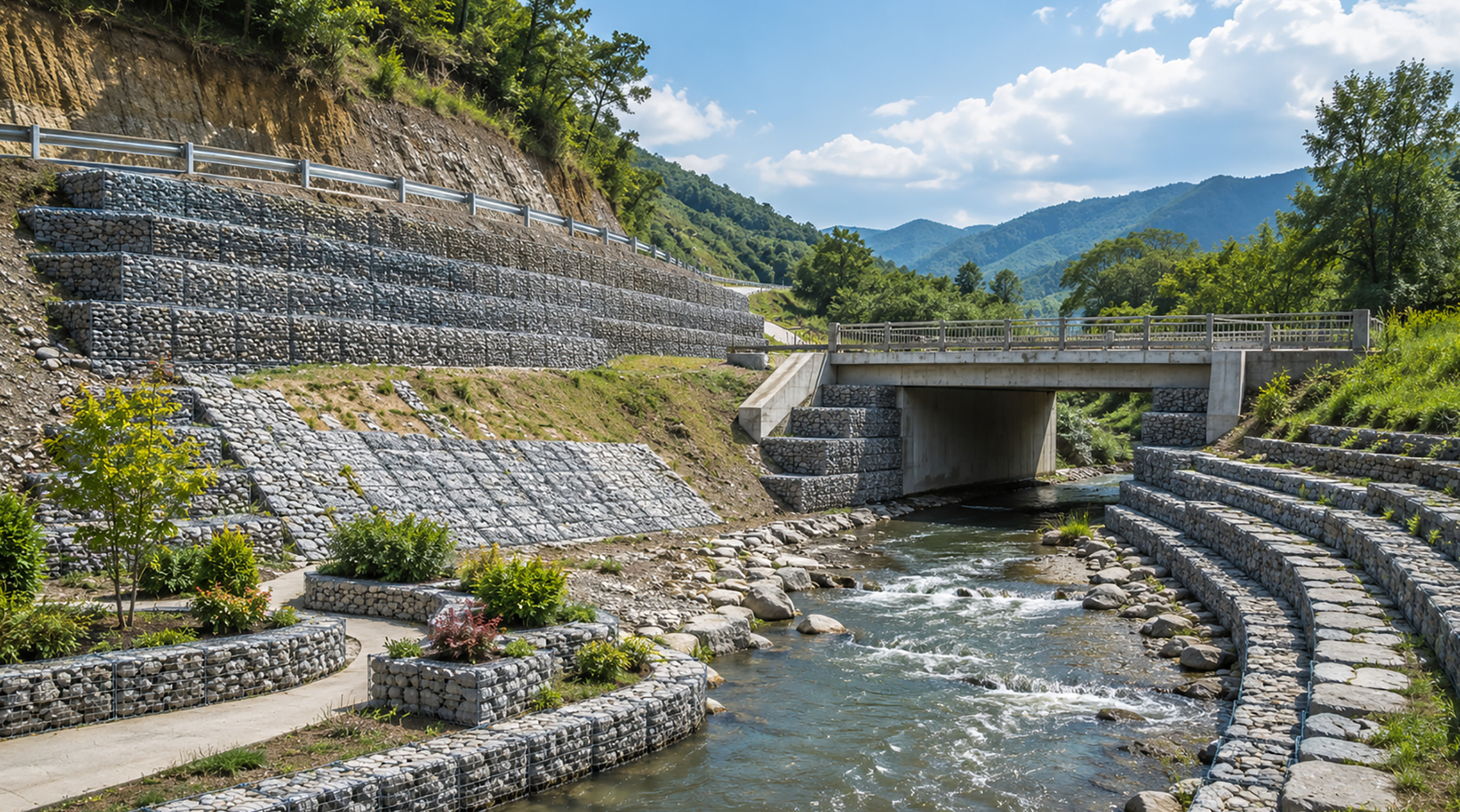

بسته به محل اجرا، گابیون می‌تواند در کنترل فرسایش، نگهداری خاک، محافظت از مسیر، مدیریت آب، ایجاد دیوار و شکل‌دهی به فضای باز نقش داشته باشد. از مهم‌ترین موارد استفاده از این ساختار میتوان به راه‌سازی، تثبیت شیب، اجرای دیوارهای حائل، حفاظت از حاشیه آبراهه‌ها و محوطه‌سازی اشاره کرد.
کاربرد گابیون در راه‌سازی
در پروژههای راه‌سازی، گابیون معمولاً در کناره مسیر، پای شیب‌ها و بخش‌هایی که خاک به مهار و تثبیت نیاز دارد، اجرا میشود. فضای خالی میان سنگ‌ها نیز عبور آب را آسان‌تر کرده و در برخی شرایط، از تجمع آب سطحی و شستگی خاک می‌کاهد. برای درک بهتر محل قرارگیری این سازه در بخش‌های مختلف جاده، پاسخ به سوال روسازی راه چیست؟ ارتباط میان لایه‌های مسیر، کناره‌های جاده و سازه‌های جانبی را روشن می‌کند.
کاربرد گابیون در کنترل شیب و نگهداری خاک
در شیب‌ها یا بخش‌هایی که اختلاف ارتفاع وجود دارد، گابیون به‌صورت دیوار نگهدارنده اجرا میشود تا از جابه‌جایی خاک جلوگیری کرده و پایداری زمین را افزایش دهد. فضای خالی میان سنگ‌ها نیز امکان عبور آب را فراهم می‌کند و در برخی طراحی‌ها از فشار آب پشت دیوار می‌کاهد. در زمین‌هایی که خاک شرایط مناسبی ندارد، آگاهی از اینکه بهسازی خاک چیست و چه زمانی لازم است اجرا شود، می‌تواند به انتخاب راهکار مناسب برای تثبیت زمین کمک کند.
کاربرد گابیون در محوطه‌سازی
فرم سنگی گابیون در محوطه‌سازی، امکان ایجاد دیوارهای کوتاه، مرزبندی، باکس، جداکننده و عناصر دکوراتیو را فراهم می‌کند؛ و انتخاب نوع سنگ و شیوه چیدمان آن، تا حد زیادی تعیین‌کننده ظاهر نهایی سازه خواهد بود. در فضاهایی که هدایت آب باران یا رطوبت سطحی اهمیت دارد، آشنایی با زهکشی به پیش‌بینی درست مسیر خروج آب و هماهنگی آن با طراحی محوطه کمک می‌کند. با کلیک بر روی زهکشی چیست می‌توانید با نحوه هدایت و دفع آب‌های اضافی در محوطه و ساختمان بیشتر آشنا شوید.

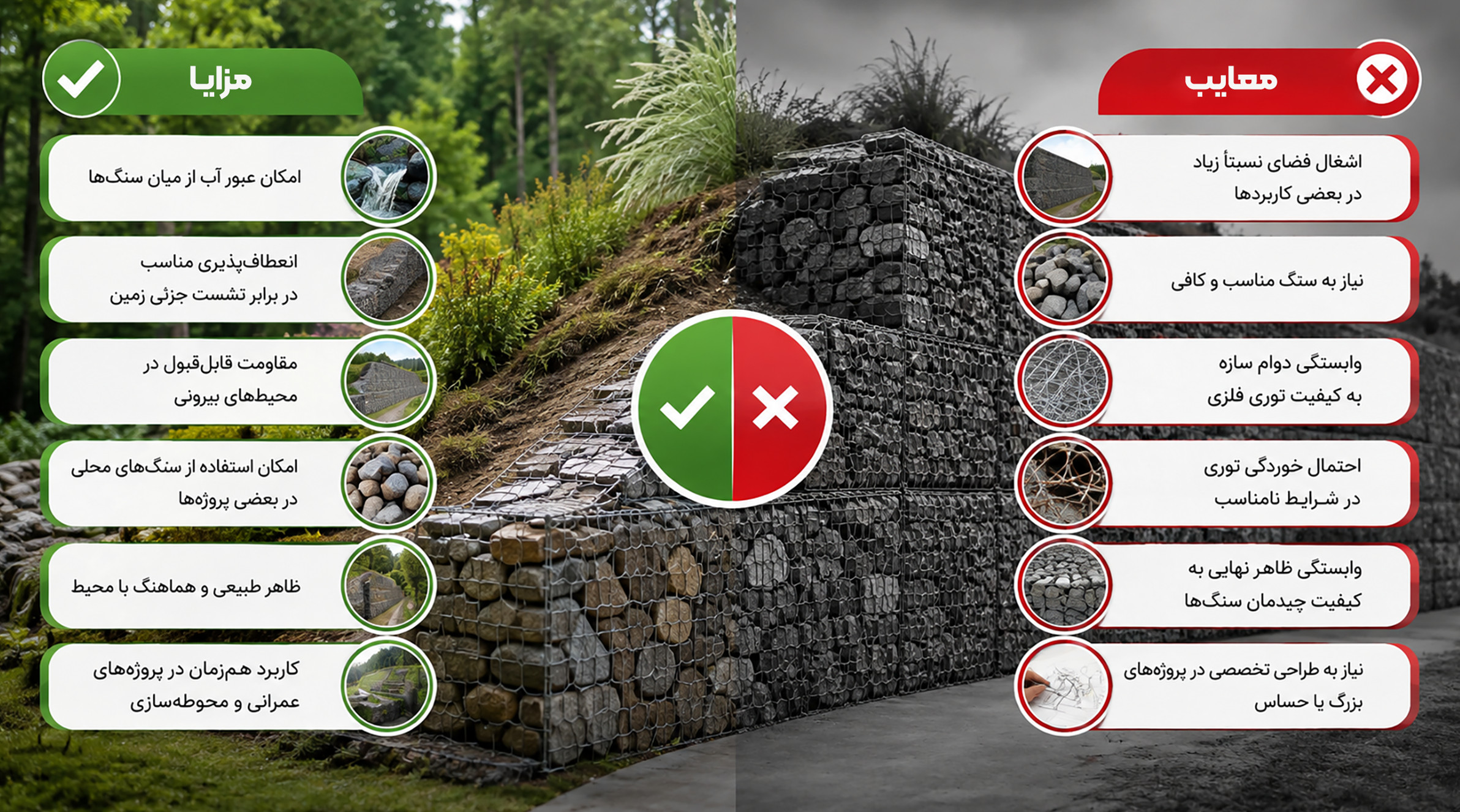

مزایا و معایب گابیون
گابیون به‌دلیل ساختار ساده، نفوذپذیری و انعطاف‌پذیری، در پروژههای عمرانی و محوطه‌سازی مورد استفاده قرار می‌گیرد؛ اما محدودیت‌هایی هم دارد که باید پیش از انتخاب آن در نظر گرفته شوند. مهم‌ترین مزایا و معایب گابیون را میتوان به موارد زیر تقسیم کرد:
- مزایا:
امکان عبور آب از میان سنگ‌ها
انعطاف‌پذیری مناسب در برابر نشست جزئی زمین
مقاومت قابل‌قبول در محیط‌های بیرونی
امکان استفاده از سنگ‌های محلی در بعضی پروژهها
ظاهر طبیعی و هماهنگ با محیط
کاربرد هم‌زمان در پروژههای عمرانی و محوطه‌سازی
- معایب:
اشغال فضای نسبتاً زیاد در بعضی کاربردها
نیاز به سنگ مناسب و کافی
وابستگی دوام سازه به کیفیت توری فلزی
احتمال خوردگی توری در شرایط نامناسب
وابستگی ظاهر نهایی به کیفیت چیدمان سنگ‌ها
نیاز به طراحی تخصصی در پروژههای بزرگ یا حساس
تفاوت دیوار گابیون با دیوار معمولی؛ کدام بهتر است؟
برای ایجاد مرز یا نگهداری خاک، علاوه‌بر دیوار گابیونی میتوان از دیوارهای معمولی بتنی یا سنگی نیز استفاده کرد؛ اما دراین‌بین، از نظر ساختار، میزان عبور آب، انعطاف‌پذیری و فضای مورد نیاز تفاوت‌هایی وجود دارد. گابیون معمولاً فضای بیشتری اشغال می‌کند، اما به‌دلیل وجود فاصله میان سنگ‌ها، آب راحت‌تر از آن عبور می‌کند؛ در مقابل، دیوارهای معمولی ساختاری فشرده‌تر دارند. برای مقایسه دقیق‌تر این تفاوت‌ها، ویژگی‌های هر دو نوع دیوار را در جدول زیر بررسی کرده‌ایم.
| معیار | دیوار گابیون | دیوار معمولی |
|---|---|---|
| ساختار | قفس توری فلزی پرشده با سنگ | بتن، سنگ یا مصالح بنایی |
| عبور آب | آب از فضای میان سنگ‌ها عبور می‌کند | عبور آب محدودتر است و ممکن است به زهکشی نیاز داشته باشد |
| انعطاف‌پذیری | بیشتر و سازگارتر با تغییرات جزئی زمین | معمولاً کمتر و وابسته به نوع دیوار |
| فضای موردنیاز | معمولاً بیشتر | معمولاً کمتر |
| ظاهر | طبیعی و سنگی | متناسب با نوع مصالح و اجرای دیوار |
| نحوه اجرا | نصب قفس توری و پرکردن آن با سنگ | بنایی، سنگ‌چینی یا بتن‌ریزی |
| نگهداری | بررسی سلامت توری و وضعیت سنگ‌ها | بررسی ترک، نشست و فرسودگی دیوار |
| کاربرد | دیوار حائل، تثبیت شیب، حفاظت از آبراهه و محوطه‌سازی | دیوارکشی، دیوار حائل و محوطه‌سازی |
هیچ‌یک از این دو نوع دیوار در همه پروژهها برتری مطلق ندارند؛ و انتخاب نهایی از بین آن‌ها باید بر اساس شرایط خاک و آب، محدودیت فضا، هدف سازه و طراحی پروژه انجام شود.
عوامل موثر بر قیمت تور سنگ یا گابیون
هزینه اجرای گابیون در پروژههای مختلف یکسان نیست و بدون در نظر گرفتن مشخصات فنی، محل اجرا و حجم کار نمی‌توان عدد ثابتی برای آن تعیین کرد. عوامل اصلی اثرگذار بر قیمت تور سنگ یا گابیون عبارت‌اند از:
- ابعاد گابیون
- حجم توری مورد نیاز
- نوع توری
- مقدار و نوع سنگ
- فاصله حمل سنگ
- شرایط محل اجرا
- حجم و پیچیدگی پروژه
- هزینه نیروی اجرایی
جمع‌بندی
انتخاب گابیون فقط به کنار هم قرار دادن توری و سنگ خلاصه نمی‌شود؛ آنچه نتیجه کار را مشخص می‌کند، هماهنگی این سازه با زمین، آب و هدف پروژه است. گابیون جعبهای، استوانه‌ای، تشکی یا تزئینی هرکدام برای شرایط متفاوتی طراحی شده‌اند و می‌توانند از تثبیت شیب و نگهداری خاک گرفته تا راه‌سازی و محوطه‌سازی مورد استفاده قرار گیرند.
در کنار آشنایی با کاربردها، کیفیت توری گابیون، نوع سنگ، شرایط خاک، نحوه عبور آب و هزینه اجرا باید پیش از انتخاب بررسی شوند؛ زیرا حتی باکیفیت‌ترین گابیون هم اگر در محل نامناسبی اجرا شود، نتیجه مطلوبی نخواهد داشت. بنابراین، سوال اصلی این نیست که گابیون سازه خوبی محسوب میشود یا نه؛ مهم این است که آیا گابیون مناسب را برای شرایط پروژه خود انتخاب کرده‌اید؟
سوالات متداول
عمر گابیون به چه عواملی بستگی دارد؟
دوام گابیون به کیفیت توری فلزی، نوع پوشش محافظ، شرایط رطوبتی و خورنده محیط، کیفیت اتصالات و نگهداری دوره‌ای بستگی دارد.
چه سنگی برای پر کردن گابیون مناسب است؟
سنگ باید بهاندازهای باشد که از چشمههای توری خارج نشود و در برابر شرایط محیطی پروژه دوام کافی را داشته باشد. شکل و رنگ سنگ در پروژههای تزئینی اهمیت بیشتری دارد.
آیا گابیون برای دیوار حائل مناسب است؟
بله، در برخی پروژهها از گابیون بهعنوان دیوار نگهدارنده استفاده میشود، اما ابعاد، ارتفاع، پی، شرایط خاک و بارهای وارد بر سازه باید در طراحی بررسی شوند.
تفاوت گابیون تشکی و جعبهای در چیست؟
گابیون جعبهای ارتفاع بیشتری دارد و بیشتر برای ایجاد حجم یا دیوار استفاده میشود؛ اما نوع تشکی آن کمارتفاعتر است و سطح وسیعتری را برای محافظت از بستر یا شیب میپوشاند.
آیا میتوان از گابیون فقط برای زیبایی محوطه استفاده کرد؟
بله، نمونههای تزئینی گابیون برای دیوار، مرزبندی و عناصر منظر استفاده میشوند؛ اما حتی در این کاربرد نیز باید پایداری قفس، کیفیت سنگ و ایمنی محل اجرا در طراحی گابیون در نظر گرفته شود.
