آشنایی با سقف عرشه فولادی؛ راهکاری مدرن برای ساخت سقف‌مقاوم
تحریریه مهراکو
|۱ مهر ۱۴۰۵
در یک پروژه ساختمانی، چند روز تاخیر در اجرای هر سقف میتواند در پایان به زمان قابل‌توجهی تبدیل شود. حالا تصور کنید ورقهای آماده روی تیرهای فلزی قرار بگیرند و بدون نیاز به قالببندی گسترده، سطح لازم برای بتنریزی را فراهم کنند. سقف عرشه فولادی دقیقا با چنین ایده‌ای، اجرای طبقات را ساده‌تر و سریع‌تر پیش می‌برد.در ادامه، با ساختار سقف عرشه فولادی، اجزای تشکیل‌دهنده، انواع، کاربردها، مزایا و معایب آن آشنا می‌شویم و در پایان عوامل موثر بر هزینه اجرای این سیستم را بررسی می‌کنیم.
سقف عرشه فولادی چیست؟
در سقف عرشه فولادی، ورقهای فولادی موج‌دار یا ذوزنقه‌ای روی تیرهای ساختمان قرار می‌گیرند و بتن مستقیماً روی همین ورقها ریخته میشود . ورقها پس از بتنریزی در جای خود باقی میمانند و علاوه‌بر ایجاد سطح مناسب برای اجرای بتن، بخشی از ساختار سقف را نیز تشکیل می‌دهند. به‌همین‌دلیل، در اجرای این سیستم نیاز به قالببندی گسترده زیر سقف کمتر میشود.
برای تکمیل سقف، در کنار ورقهای فولادی از بتن، میلگرد و اجزای اتصال‌دهنده نیز استفاده میشود. هرکدام از این اجزا وظیفه مشخصی دارند و در کنار هم باعث می‌شوند سقف بتواند بارهای واردشده را تحمل و به تیرهای سازه منتقل کند.
عرشه فولادی بیشتر در ساختمان‌هایی با اسکلت فلزی استفاده میشود؛ زیرا به‌خوبی با تیرهای فولادی هماهنگ است و میتواند روند اجرای طبقات را سریع‌تر و منظم‌تر کند.

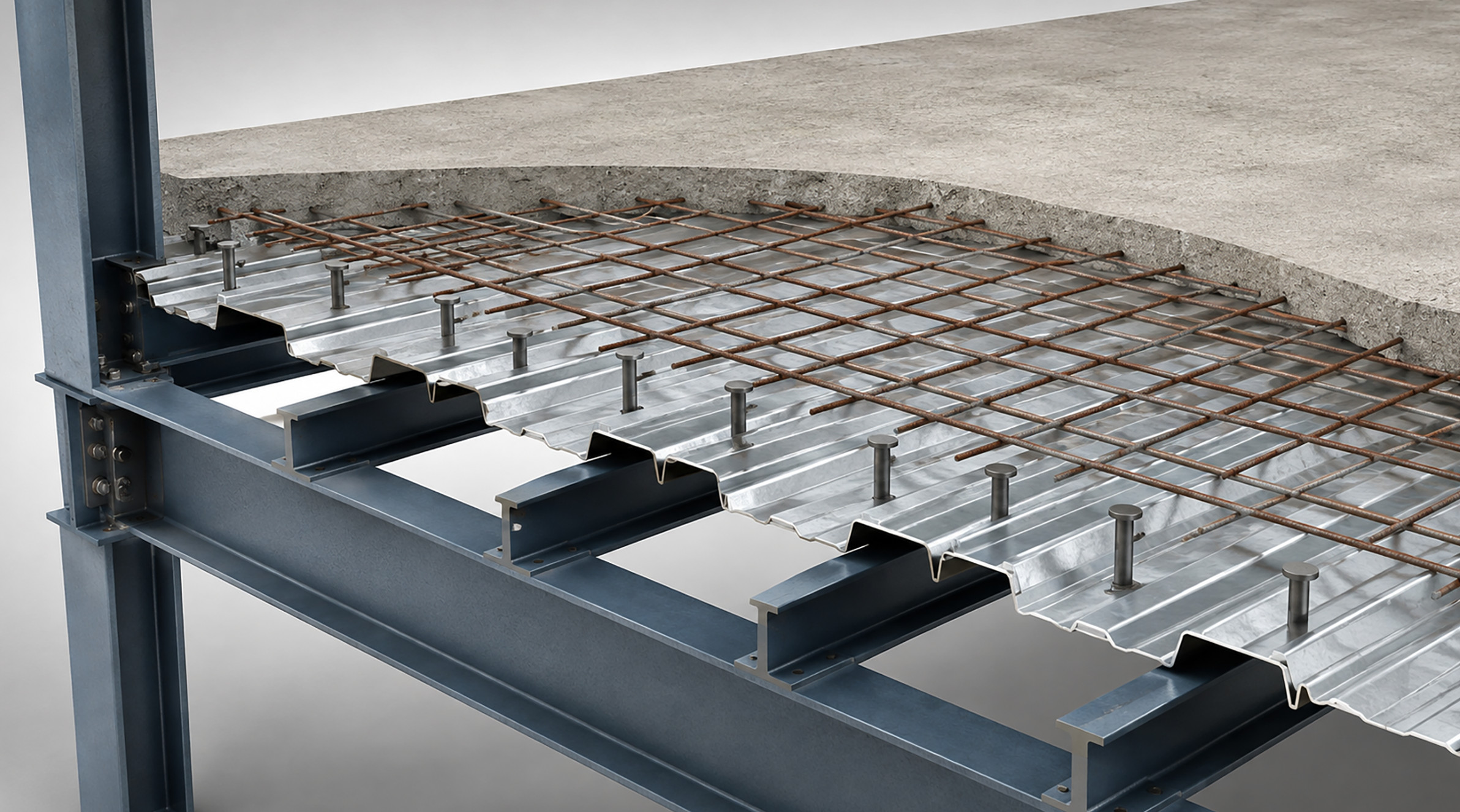

اجزای سقف عرشه فولادی
سقف عرشه فولادی فقط از یک ورق فلزی و مقداری بتن ساخته نمی‌شود. برای اینکه این سقف بتواند وزن خود، کف‌سازی، افراد و وسایل داخل ساختمان را تحمل کند، چند جزء در کنار یکدیگر قرار می‌گیرند. ورق فولادی بستر سقف را می‌سازد، بتن و میلگرد بخش اصلی آن را تکمیل میکنند و تیرها و اتصالات نیز بار سقف را به سازه انتقال می‌دهند.
ورق عرشه فولادی
ورق عرشه، ورقی فولادی و فرم‌داده‌شده با مقطع معمولاً ذوزنقه‌ای است. این فرم باعث افزایش سختی ورق میشود و به آن کمک میکند تا در مرحله اجرا، وزن بتن تازه و بارهای موقت ساخت را مطابق با طراحی تحمل کند. ورقهای عرشه روی تیرهای سازه قرار می‌گیرند و بستری برای بتنریزی سقف فراهم میکنند.
بتن
بعد از نصب ورقها، بتن روی سطح عرشه ریخته میشود و بخش اصلی دال سقف را شکل می‌دهد. این بخش پس از سختشدن، بارهای واردشده به کف را تحمل میکند و آن‌ها را به تکیه‌گاه‌های سقف انتقال می‌دهد. اگر می‌خواهید ابتدا با ساختار و عملکرد این مصالح آشنا شوید، در مقاله بتن چیست به‌طور کامل درباره آن توضیح داده‌ایم.
گلمیخ یا برشگیر
گلمیخ قطعه‌ای فلزی است که روی تیرهای فولادی نصب میشود و زمانی اهمیت پیدا میکند که قرار باشد تیر و بخش بتنی سقف با یکدیگر کار کنند. این قطعه به انتقال نیروی برشی میان تیر فولادی و بتن کمک میکند و مانع حرکت مستقل این دو بخش نسبت به یکدیگر میشود.
آرماتور یا شبکه میلگرد
میلگردهایی که داخل بخش بتنی سقف قرار می‌گیرند به تقویت بتن و کنترل ترک‌های آن کمک میکنند. مقدار، محل و نحوه قرارگیری این میلگردها ثابت نیست و باید طبق نقشه سازه مشخص شود. برای آشنایی بیشتر با خود این مصالح می‌توانید مقاله میلگرد چیست و برای شناخت نحوه استفاده از آن در سازه، مقاله آرماتور بندی چیست را مطالعه کنید.
تیرهای اصلی و فرعی
ورقهای عرشه روی تیرهای فولادی ساختمان قرار می‌گیرند و این تیرها تکیه‌گاه سقف هستند. بار واردشده به سقف از طریق تیرهای فرعی و اصلی به ستون‌ها و سایر بخش‌های باربر ساختمان منتقل میشود. فاصله تیرها نیز اهمیت زیادی دارد؛ زیرا روی دهانه ورق عرشه و مشخصات موردنیاز سقف تاثیر می‌گذارد.

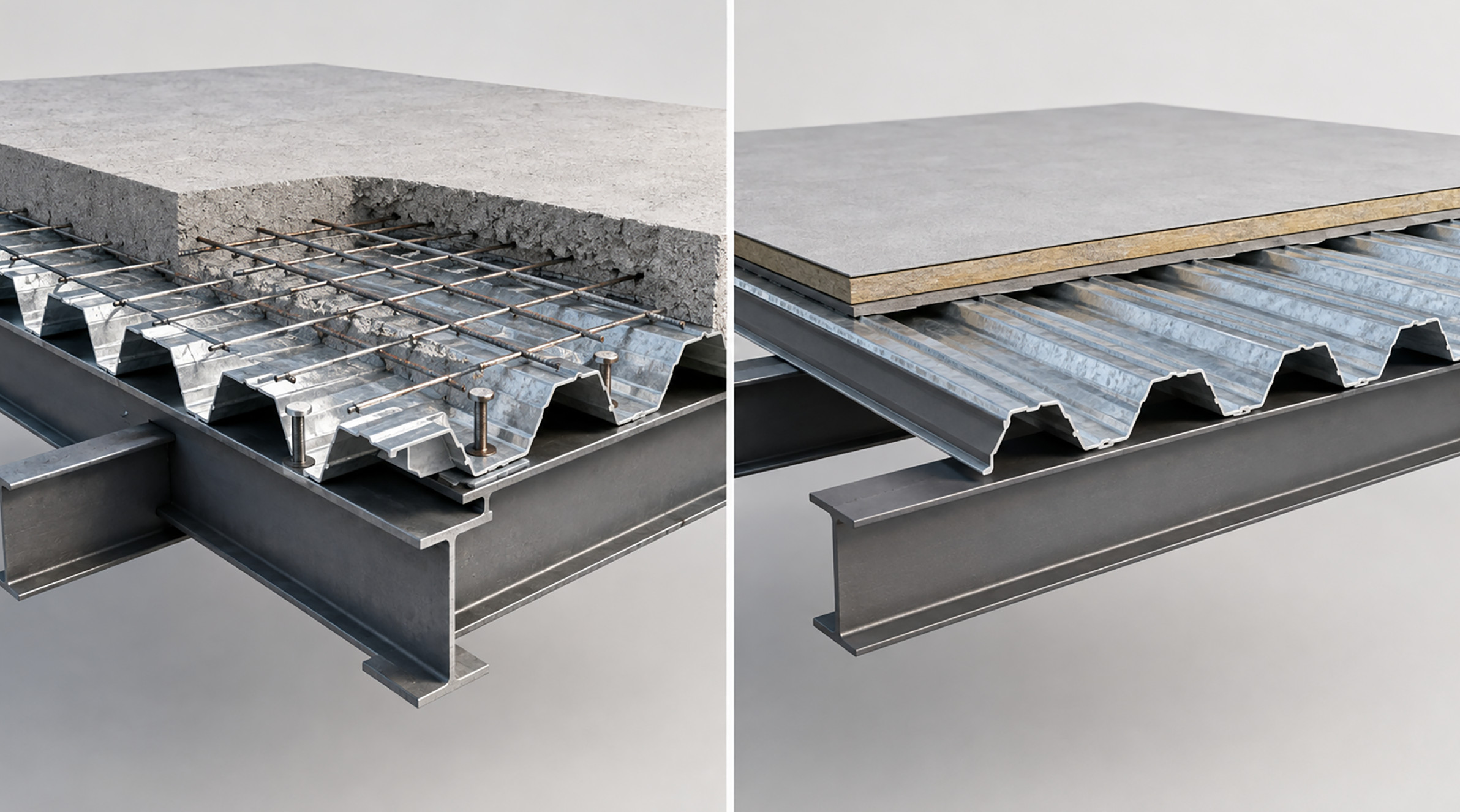

انواع سقف عرشه فولادی
تفاوت اصلی انواع عرشه فولادی به نحوه همکاری ورق و بتن در تحمل بار سقف برمی‌گردد. بر همین اساس، این سیستم به دو نوع کامپوزیت و غیرکامپوزیت تقسیم میشود.
عرشه فولادی کامپوزیت
در این مدل، ورق فولادی و بتن پس از اجرا به‌صورت مشترک در تحمل بار سقف نقش دارند. به‌همین‌دلیل، این نوع عرشه در بسیاری از ساختمان‌های چندطبقه با اسکلت فولادی استفاده میشود.
عرشه فولادی غیر کامپوزیت
در نوع غیرکامپوزیت، ورق بیشتر نقش بستر و قالب دائمی بتن را دارد و مانند مدل کامپوزیت در تحمل بار نهایی سقف مشارکت نمی‌کند.
کاربردهای سقف عرشه فولادی
سقف عرشه فولادی بیشتر در سازههای فلزی و پروژههایی به‌کار می‌رود که سرعت پیشرفت طبقات اهمیت بالایی دارد. ساختمان‌های مسکونی چندطبقه، مجتمع‌های تجاری و اداری، پارکینگ‌های طبقاتی و برج‌ها از مهم‌ترین موارد استفاده از این سیستم به‌شمار می‌آیند. در پروژه‌های مسکونی و اداری، اجرای منظم سقفها روند ساخت را سریع‌تر پیش می‌برد؛ در مراکز تجاری و پارکینگ‌های طبقاتی نیز تکرار پلان و دهانه‌ها، اجرای عرشه را ساده‌تر و منظم‌تر میکند. این مزیت در ساختمان‌های مرتفع بیشتر به چشم می‌آید، زیرا کوتاه‌شدن زمان اجرای هر سقف، مدت کلی پروژه را نیز کاهش می‌دهد. از طرفی، قرارگیری مستقیم ورقهای عرشه روی تیرهای فلزی، این سیستم را به گزینه‌ای هماهنگ با اسکلت‌های فولادی تبدیل کرده است.
مزایای و معایب سقف عرشه فولادی
عرشه فولادی میتواند سرعت اجرای سقف را افزایش دهد و حجم قالببندی را کاهش، اما برای رسیدن به این مزایا باید طراحی و اجرای آن با دقت انجام شود.
| مزایای استفاده از سقف عرشه فولادی | معایب و محدودیت‌های استفاده از عرشه فولادی |
|---|---|
| سرعت بالاتر اجرای سقف | نیاز به نیروی اجرایی متخصص |
| کاهش نیاز به قابل‌یندی گسترده | حساسیت بالا به کیفیت نصب و اجرا |
| استفاده از ورق بهعنوان قالب دائمی | وابستگی هزینه به قیمت ورق فولادی |
| هماهنگی مناسب با اسکلت فلزی | نیاز به اجرای دقیق گلمیخ و اتصالات |
| امکان پیشروی سریع‌تر طبقات | بازشوهای سقف نیازمند جزئیات اجرایی مناسب هستند |
| کاهش بخشی از عملیات کارگاهی | برای همه ساختمان‌ها لزوماً اقتصادی‌ترین گزینه نیست |
| امکان کنترل وزن سقف با طراحی مناسب | مشخصات ورق باید متناسب با دهانه و بار سقف انتخاب شود |

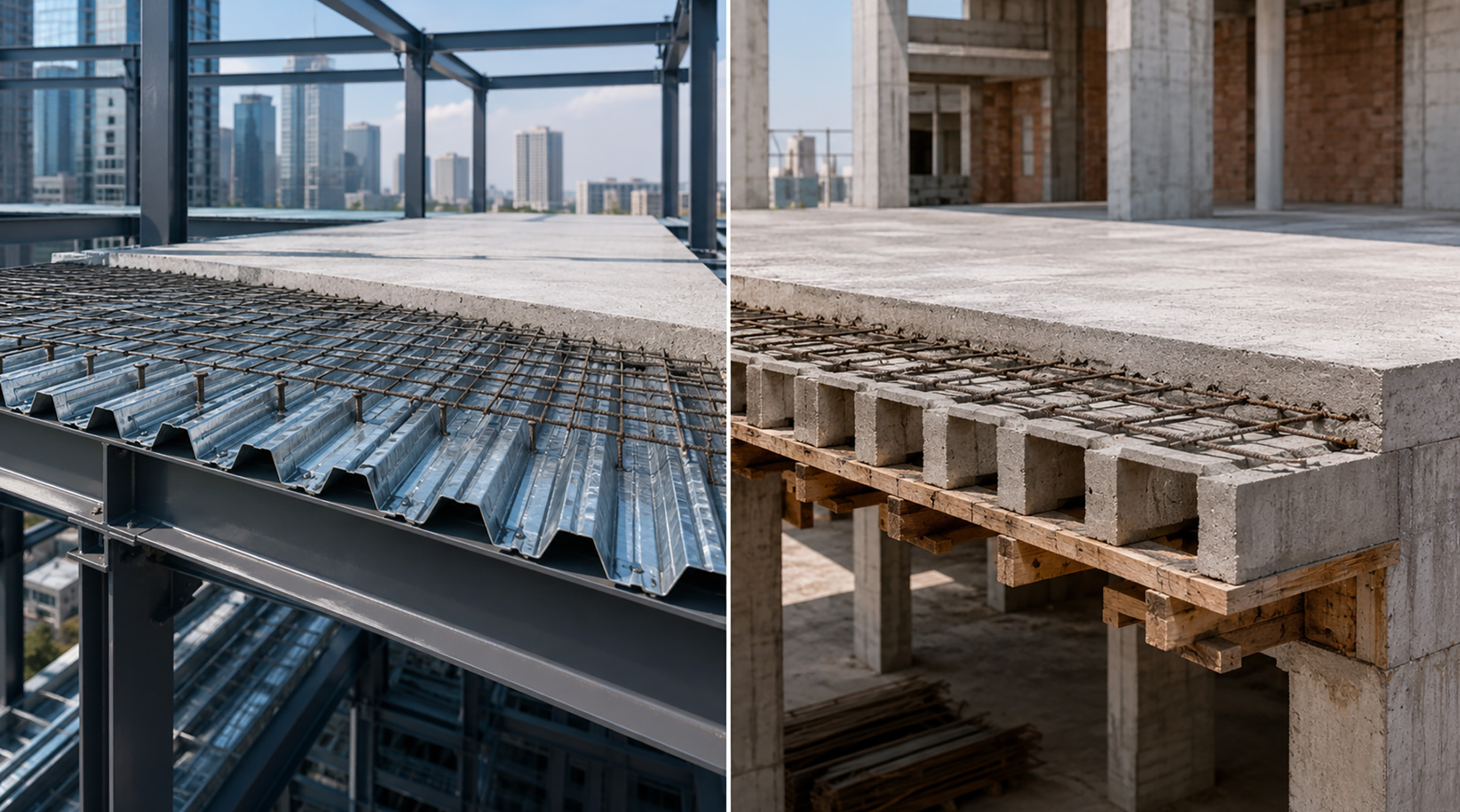

تفاوت سقف عرشه فولادی با سقف‌های رایج
برای انتخاب سقف نمیتوان فقط سرعت اجرا یا قیمت اولیه را ملاک قرار داد. نوع اسکلت، شرایط پروژه، دهانه‌ها، دسترسی به نیروی اجرایی و هزینه مصالح همگی در انتخاب نهایی تاثیر دارند.
| معیار مقایسه | سقف عرشه فولادی | سقف تیرچه بلوک | سقف کامپوزیت سنتی |
|---|---|---|---|
| وزن سقف | با طراحی مناسب قابل کنترل است | به نوع بلوک، تیرچه و ضخامت بتن بستگی دارد | به ضخامت دال و طراحی ساه وابسته است |
| سرعت ساخت | معمولاً بالا | متوسط | معمولاً کمتر از عرشه فولادی |
| نیاز به قالببندی | ورق عرشه نقش قالب دائمی را دارد | معمولاً به شمعبندی و تجهیزات اجرایی نیاز دارد | معمولاً نیازمند قالببندی زیر سقف است |
| کاربرد در اسکلت فولادی | بسیار رایج | با طراحی مناسب امکان‌پذیر است | رایج |
| پیچیدگی اجرا | نیازمند تیم آشنا با عرشه و اتصالات | روش اجرایی شناخته‌شده‌تری دارد | نیازمند قالببندی و اجرای دقیق اتصالات است |
| شرایط مناسب استفاده | ساختمان‌های فولادی و پروژه‌های با اهمیت زمانی | طیف گسترده‌ای از ساختمان‌های متعارف | ساختمان‌های فولادی با طراحی متناسب |
بنابراین، هیچ‌کدام از این سیستم‌ها را نمیتوان برای تمام ساختمان‌ها بهترین گزینه دانست و انتخاب باید بر اساس شرایط واقعی پروژه انجام شود.
سقف عرشه فولادی برای چه ساختمان‌هایی مناسب است؟
سقف عرشه فولادی بیشتر برای ساختمان‌هایی مناسب است که اسکلت فلزی دارند، چندطبقه هستند و سرعت اجرای پروژه اهمیت زیادی دارد .به‌همین‌دلیل، استفاده از آن در ساختمان‌های مسکونی چندطبقه، مجتمع‌های اداری و تجاری، پارکینگ‌های طبقاتی و ساختمان‌های مرتفع رایج است. در پروژههایی که کاهش عملیات قالببندی و کنترل وزن سقف نیز اهمیت دارد، این سیستم میتواند گزینه مناسبی باشد.
بااینحال، نوع اسکلت تنها عامل تصمیم‌گیری نیست. طول دهانه‌ها، فاصله تیرها، تعداد طبقات، بار وارد بر سقف و دسترسی به نیروی متخصص نیز باید بررسی شوند. در بعضی پروژهها شرایط دهانه یا طراحی سازه ممکن است استفاده از سیستم دیگری را منطقی‌تر کند؛ بنابراین انتخاب نهایی سقف عرشه فولادی باید بر اساس نقشه‌ها و محاسبات مهندس سازه انجام شود.

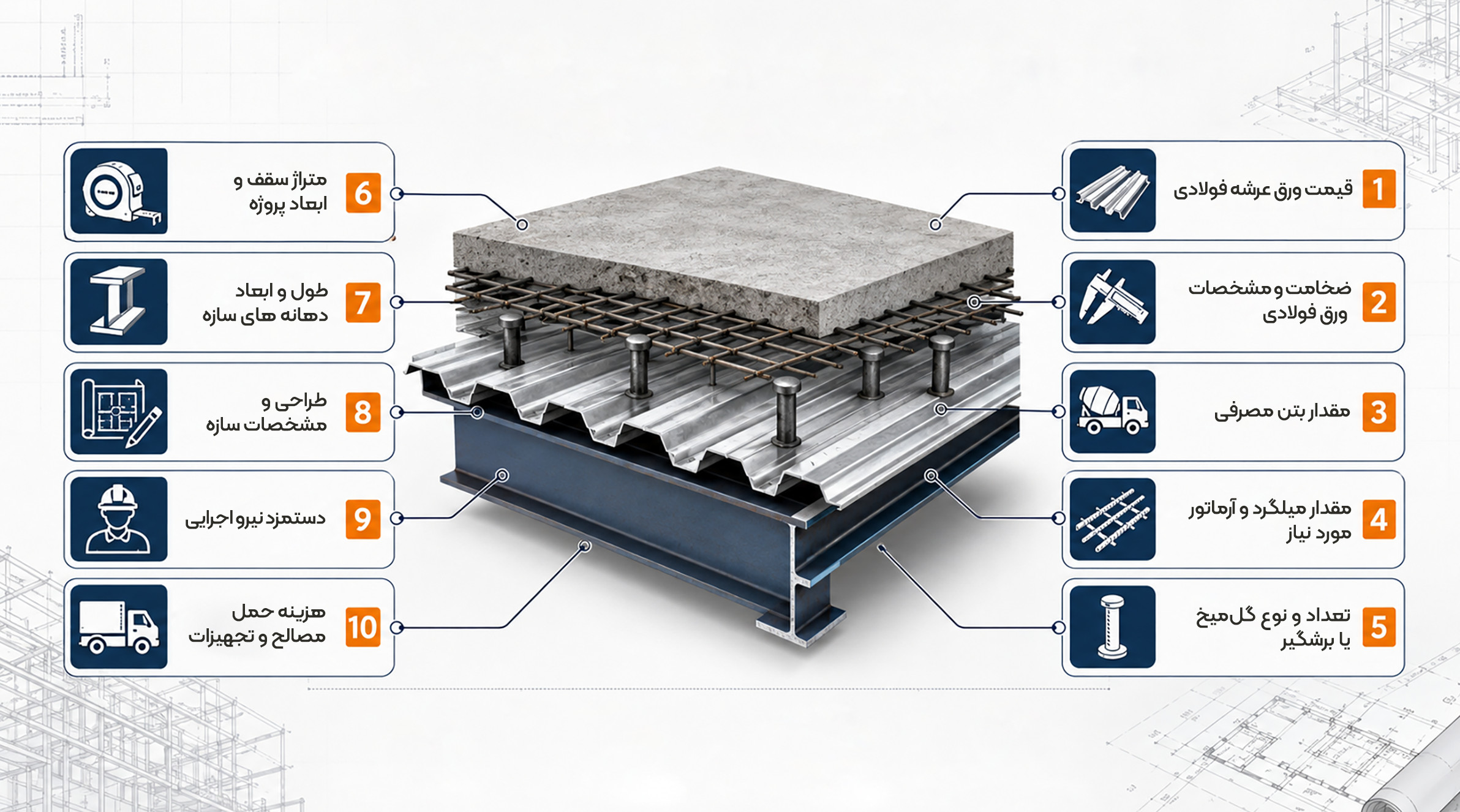

عوامل موثر بر هزینه سقف عرشه فولادی
هزینه اجرای سقف عرشه فولادی فقط به قیمت ورق محدود نمی‌شود. برای محاسبه هزینه نهایی باید ورق، بتن، میلگرد، گلمیخ، دستمزد اجرا و حمل مصالح را در کنار یکدیگر در نظر گرفت. به‌همین‌دلیل، ممکن است هزینه اجرای این سقف در دو ساختمان با متراژ یکسان نیز متفاوت باشد.
از نظر اقتصادی نیز نمیتوان گفت عرشه فولادی همیشه ارزان‌تر یا گران‌تر از تیرچه بلوک و کامپوزیت سنتی است. امکان دارد قیمت اولیه مصالح بیشتر باشد، اما کاهش قالببندی و سرعت بالاتر اجرا بخشی از هزینه‌های پروژه را جبران کند. برای بررسی هزینه سقف در کنار سایر مخارج پروژه می‌توانید مقاله هزینه ساخت هر متر ساختمان در 1405 را مطالعه کنید.
مهم‌ترین عوامل موثر بر هزینه سقف عرشه فولادی عبارت‌اند از:
- قیمت ورق عرشه فولادی: ورق یکی از اصلی‌ترین اجزای این سقف است و تغییر قیمت فولاد مستقیماً روی هزینه نهایی اثر می‌گذارد.
- ضخامت و مشخصات ورق: ضخامت، نوع ورق و شکل پروفیل بر اساس طراحی انتخاب می‌شوند و قیمت یکسانی ندارند.
- مقدار بتن مصرفی: متراژ سقف و ضخامت دال، حجم بتن موردنیاز را تعیین میکنند. تغییر قیمت سیمان نیز میتواند روی هزینه تامین بتن تاثیر بگذارد.
- مقدار میلگرد و آرماتور: میزان میلگرد موردنیاز بر اساس نقشه و شرایط بارگذاری سقف مشخص میشود.
- تعداد و نوع گلمیخ: تعداد و مشخصات برشگیرها علاوه‌بر هزینه خرید، روی هزینه نصب نیز تاثیر دارند.
- متراژ و ابعاد پروژه: هرچه سطح سقف بیشتر باشد، مقدار مصالح و حجم عملیات اجرایی نیز افزایش پیدا میکند.
- طول دهانه‌ها: فاصله تیرها و طول دهانه میتواند روی ضخامت و مشخصات ورق موردنیاز تاثیر بگذارد.
- طراحی و کاربری ساختمان: بارگذاری یک ساختمان مسکونی با پارکینگ یا مرکز تجاری یکسان نیست و این تفاوت میتواند مقدار مصالح را تغییر دهد.
- دستمزد نیروی اجرایی: نصب ورق، اجرای گلمیخ، آرماتوربندی و بتنریزی هرکدام بخشی از هزینه اجرا هستند.
- هزینه حمل و تجهیزات: فاصله محل پروژه، شرایط دسترسی و تجهیزات لازم برای جابه‌جایی مصالح نیز روی قیمت نهایی اثر می‌گذارند.
بنابراین، قیمت هر متر سقف عرشه فولادی بدون بررسی نقشه و مشخصات پروژه، تنها میتواند یک برآورد اولیه باشد.
جمع‌بندی؛ چرا سقف عرشه فولادی انتخابی درست است؟
سقف عرشه فولادی بیشتر زمانی انتخاب مناسبی است که سرعت اجرا، کاهش قالببندی و هماهنگی با اسکلت فلزی برای پروژه اهمیت داشته باشد. قرارگیری سریع ورقها روی تیرها و استفاده از آن‌ها بهعنوان بستر بتنریزی، باعث میشود اجرای سقف طبقات با مراحل کمتری انجام شود و پروژه با نظم بیشتری پیش برود.
بااینحال، عرشه فولادی برای هر ساختمانی بهترین گزینه نیست. دهانه‌ها، نوع اسکلت، تعداد طبقات، هزینه مصالح و کیفیت تیم اجرایی باید پیش از انتخاب بررسی شوند. اگر شرایط پروژه با ویژگی‌های این سیستم هماهنگ باشد، سقف عرشه فولادی میتواند راهکاری سریع و کاربردی برای اجرای سقف ساختمان باشد.
سوالات متداول
آیا سقف عرشه فولادی به شمعبندی نیاز دارد؟
در بسیاری از پروژهها، ورق عرشه میتواند در زمان بتنریزی نقش قالب را برعهده بگیرد و نیاز به شمعبندی گسترده را کاهش دهد. بااینحال، نیاز یا عدم نیاز به شمعبندی به طول دهانه، ضخامت ورق و طراحی سازه بستگی دارد.
سقف عرشه فولادی بهتر است یا تیرچه بلوک؟
نمیتوان یکی را برای همه پروژهها بهتر دانست. عرشه فولادی معمولاً برای سازههای فلزی و پروژههایی که سرعت اجرا اهمیت دارد گزینه مناسبی است، درحالیکه تیرچه بلوک نیز بسته به نوع ساختمان، هزینه و شرایط اجرا میتواند انتخاب منطقیتری باشد.
آیا سقف عرشه فولادی برای دهانههای بلند مناسب است؟
امکان استفاده از عرشه فولادی در دهانههای مختلف وجود دارد، اما با افزایش طول دهانه، مشخصات ورق و شرایط اجرای سقف اهمیت بیشتری پیدا میکند. انتخاب ضخامت ورق و فاصله تیرها باید بر اساس محاسبات مهندس سازه انجام شود.
آیا ورق عرشه فولادی بعد از بتنریزی برداشته میشود؟
خیر. ورقهای عرشه بعد از بتنریزی در جای خود باقی میمانند و بهعنوان قالب دائمی سقف عمل میکنند. در عرشههای کامپوزیت، این ورقها پس از سختشدن بتن در عملکرد سازهای سقف نیز نقش دارند.
هزینه سقف عرشه فولادی نسبت به سایر سقفها چگونه است؟
رهزینه این سیستم به قیمت ورق فولادی، بتن، میلگرد، گلمیخ، دستمزد اجرا و شرایط پروژه بستگی دارد. ممکن است هزینه اولیه آن در برخی پروژهها بیشتر باشد، اما کاهش قالببندی و سرعت بالاتر اجرا میتواند بخشی از این اختلاف را جبران کند.
