راهنمای شناخت بوشن؛ انواع، کاربردها و روش‌های اتصال لوله‌ها

بوشن چیست؟

بوشن قطعه‌ای معمولاً استوانه‌ای است که دو لوله قرارگرفته در یک مسیر را بدون تغییر جهت به هم متصل می‌کند. در بوشن ساده، اندازه دو طرف یکسان است؛ اما بوشن تبدیلی برای اتصال لوله‌هایی با اندازه‌های متفاوت استفاده می‌شود.

روش اتصال لوله‌ها به نوع بوشن بستگی دارد. در مدل‌های سوکتی، دو سر لوله از دو طرف وارد بوشن می‌شوند. در بوشن‌های رزوه‌ای نیز قسمت دنده‌دار لوله داخل بوشن پیچانده می‌شود. مدل‌های جوشی، چسبی و پرسی هم با روش مخصوص خود نصب می‌شوند.

بوشن‌ها از موادی مانند فولاد، چدن، مس، برنج، پلی‌اتیلن، پلی‌پروپیلن و PVC ساخته می‌شوند. جنس بوشن باید با نوع لوله و شرایط استفاده از آن هماهنگ باشد.

بوشن تنها یکی از اجزای مورد استفاده در اجرای مسیر لوله‌ها محسوب می‌شود؛ برای آشنایی با اتصالات دیگر، اصول نصب و مراحل اجرا می‌توانید مطلب لوله‌ کشی ساختمان را مطالعه کنید.

بوشن چگونه اتصال بین لوله‌ها را برقرار می‌کند؟

برای اتصال دو لوله، ابتدا آن‌ها را در یک امتداد قرار می‌دهند. سپس دو سر لوله از دو طرف وارد بوشن می‌شوند یا به رزوه‌های آن متصل می‌گردند. این کار می‌تواند به یکی از روش‌های زیر انجام شود:

• اتصال رزوه‌ای: قسمت دنده‌دار لوله یا رابط داخل بوشن پیچانده می‌شود.
• اتصال جوشی: لوله و بوشن با روش جوش مناسب به یکدیگر متصل می‌شوند.
• اتصال چسبی: سطح لوله و محل اتصال آماده می‌شود و سپس با چسب سازگار به هم می‌پیوندند.
• اتصال فشاری: مهره و قطعات آب‌بندی با فشرده‌شدن دور لوله، اتصال را محکم می‌کنند.
• اتصال پرسی: دستگاه پرس، بوشن را روی لوله محکم و ثابت می‌کند.

پس از قرارگرفتن لوله‌ها در بوشن و محکم‌شدن اتصال، محل اتصال آب‌بندی می‌شود تا از نشتی جلوگیری شود. روش آب‌بندی به جنس بوشن و نوع سیستم لوله‌کشی بستگی دارد. برای مثال، اتصال رزوه‌ای ممکن است به نوار یا ماده آب‌بندی نیاز داشته باشد، درحالی‌که بعضی بوشن‌های پرسی حلقه آب‌بندی داخلی دارند. ابزار و روش نصب هر مدل نیز باید با دستورالعمل همان سیستم هماهنگ باشد.

برش نادرست لوله، تمیزنکردن محل اتصال، انتخاب بوشن نامناسب یا اجرای ناقص جوش، پرس و رزوه می‌تواند باعث نشتی، کاهش استحکام یا جداشدن اتصال شود. به‌همین‌دلیل، نصب بوشن باید طبق روش مشخص‌شده برای همان سیستم انجام گیرد.

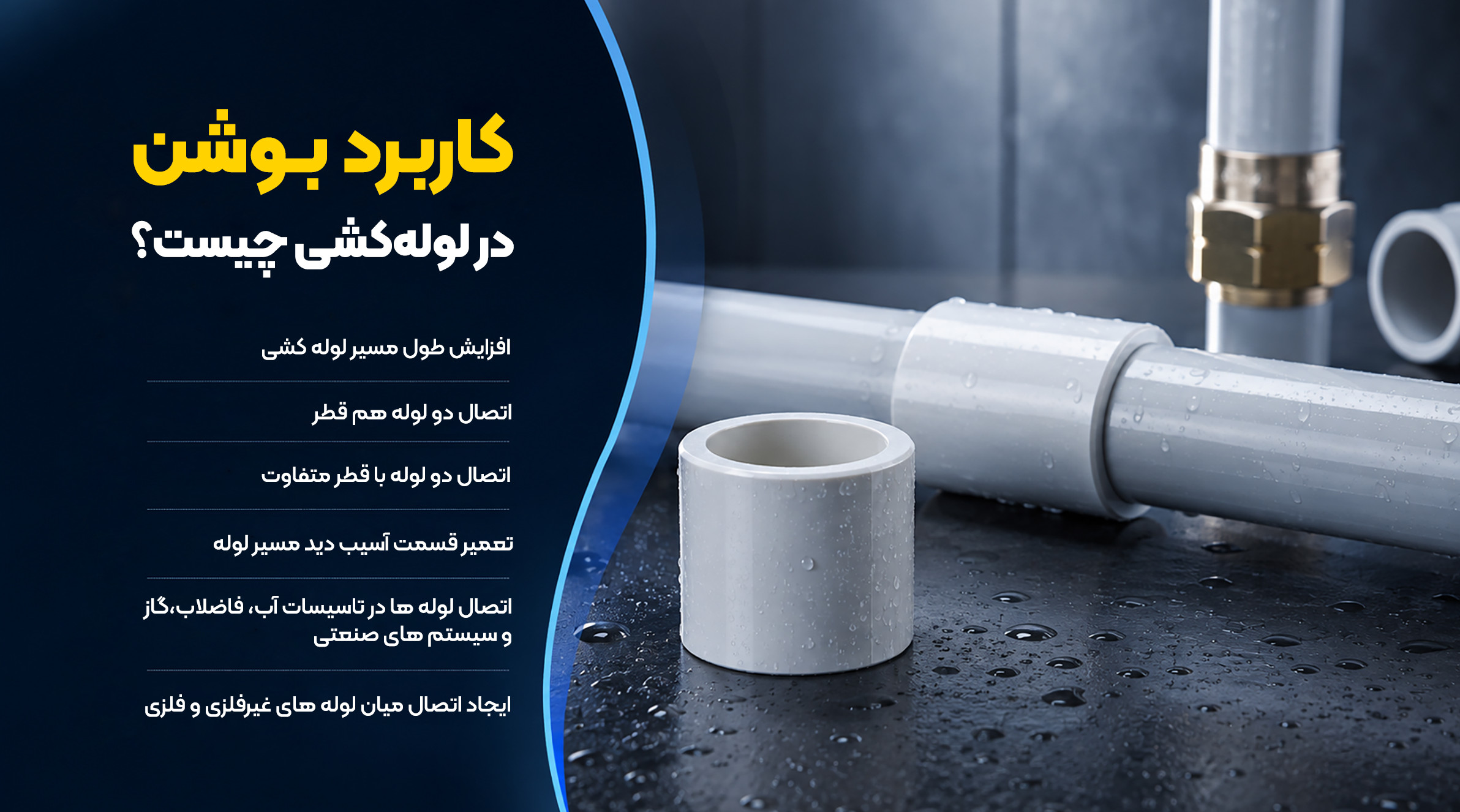

کاربرد بوشن در لوله‌کشی چیست؟

کار اصلی بوشن لوله کشی، برقراری اتصال مستقیم میان دو بخش از مسیر است. مهم‌ترین کاربردهای آن عبارت‌اند از:

• افزایش طول مسیر لوله‌کشی: دو شاخه لوله در امتداد یکدیگر قرار می‌گیرند تا مسیر طولانی‌تری ایجاد شود.
• اتصال دو لوله هم‌قطر: بوشن ساده برای پیوند لوله‌هایی با قطر اسمی یکسان استفاده می‌شود.
• اتصال دو لوله با قطر متفاوت: بوشن تبدیلی امکان کاهش یا افزایش قطر مسیر را فراهم می‌کند.
• تعمیر قسمت آسیب‌دیده مسیر لوله: پس از جداکردن بخش معیوب، می‌توان قطعه سالم را با بوشن تعمیری به مسیر متصل کرد.
• اتصال لوله‌ها در تاسیسات آب، فاضلاب، گاز و سیستم‌های صنعتی: این قطعه در شبکه‌های آب، فاضلاب، گاز و خطوط صنعتی، متناسب با الزامات هر سیستم به کار می‌رود.
• ایجاد اتصال میان لوله‌های غیرفلزی و تجهیزات فلزی: مدل‌های یک‌سر فلز یا یک‌سر دنده برای متصل‌کردن لوله پلیمری به شیرآلات و تجهیزات رزوه‌ای به کار می‌روند.

انواع بوشن لوله‌ کشی

انواع بوشن را می‌توان براساس طراحی، کاربرد و روش نصب دسته‌بندی کرد. بعضی نام‌ها مانند بوشن ساده، تبدیلی و نیم‌بوشن، شکل و ساختار قطعه را نشان می‌دهند؛ اما، اصطلاحاتی مانند رزوه‌ای، جوشی، چسبی و پرسی بیشتر به روش اتصال مربوط هستند. در ادامه، درباره انواع بوشن‌ها می‌خوانیم.

بوشن ساده یا مستقیم

این مدل دو لوله هم‌قطر را در یک مسیر مستقیم به هم متصل می‌کند و در بسیاری از سیستم‌های فلزی و پلیمری قابل‌استفاده است.

بوشن تبدیلی

دو طرف این اتصال قطر متفاوتی دارد و برای برقراری ارتباط میان دو لوله یا اتصال با اندازه‌های متفاوت استفاده می‌شود. بوشن تبدیلی در سیستم‌های PVC و سایر شبکه‌های لوله‌کشی نیز کاربرد دارد.

بوشن روپیچ توپیچ

این مدل در یک سمت رزوه خارجی و در سمت دیگر رزوه داخلی دارد. بوشن روپیچ توپیچ برای اتصال دو قطعه با دنده‌های متفاوت یا وصل‌کردن لوله به تجهیزات دنده‌دار (رزوه‌ای) استفاده می‌شود.

نیم‌ بوشن

نیم‌بوشن نسبت به بوشن کامل طول کوتاه‌تری دارد و معمولاً یک سمت آن برای اتصال به لوله یا سطح تجهیزات در نظر گرفته می‌شود. نمونه‌های رزوه‌ای و جوشی آن در تاسیسات صنعتی به کار می‌روند.

بوشن تعمیری یا لغزنده

این نوع بوشن برای تعمیر بخش آسیب‌دیده لوله استفاده می‌شود و هنگام نصب، امکان جابه‌جایی و تنظیم بیشتری دارد. بوشن تعمیری زمانی به کار می‌رود که نتوان دو سر لوله را به‌اندازه کافی جابه‌جا کرد و بوشن معمولی را بین آن‌ها قرار داد.

بوشن یک‌سر فلز یا یک‌سر دنده

این اتصال یک سمت پلیمری و یک بخش فلزی رزوه‌دار دارد. از آن برای اتصال لوله‌های غیرفلزی به شیر، کلکتور، پمپ یا دیگر تجهیزات فلزی استفاده می‌شود.

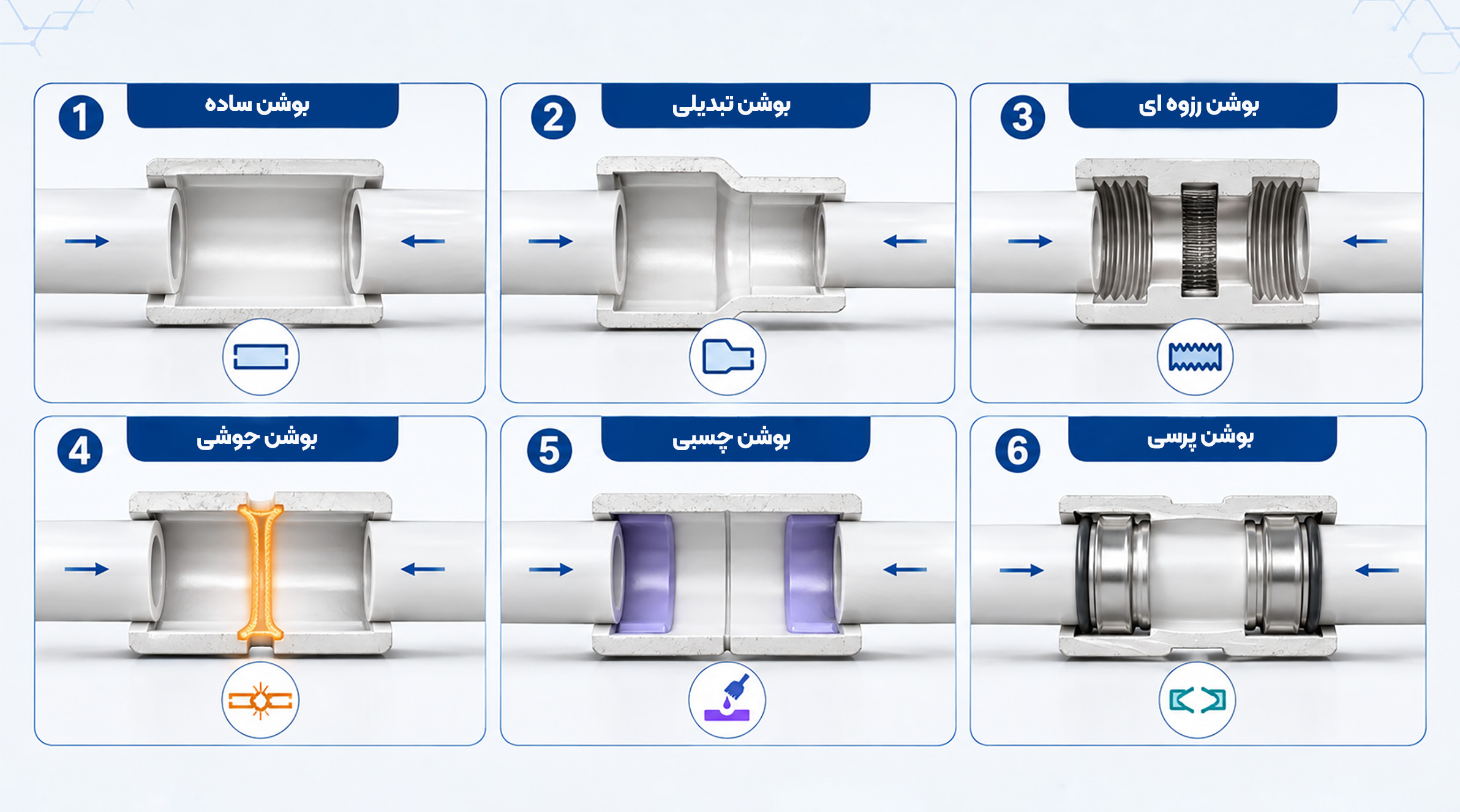

انواع بوشن براساس روش اتصال

روش نصب بوشن باید با جنس لوله و سیستم اجرایی هماهنگ باشد. رایج‌ترین روش‌ها عبارت‌اند از:

• بوشن رزوه‌ای: دارای رزوه داخلی یا ترکیبی از رزوه داخلی و خارجی است. این مدل بیشتر برای لوله‌های فلزی و اتصالات رزوه‌ای به کار می‌رود و باید متناسب با نوع سیال آب‌بندی شود.
• بوشن جوشی: با جوش به لوله متصل می‌شود و برای مسیرهایی مناسب است که به اتصال محکم و دائمی نیاز دارند. روش جوشکاری نیز باید با جنس و ضخامت لوله هماهنگ باشد.
• بوشن چسبی: بیشتر در لوله‌های پلیمری سوکتی، مانند برخی لوله‌های PVC، استفاده می‌شود. برای ایجاد اتصال مناسب، سطح لوله باید آماده باشد و از چسب سازگار استفاده شود.
• بوشن فشاری: با فشرده ‌شدن قطعاتی مانند مهره، حلقه یا واشر در اطراف لوله نصب می‌شود. در برخی سیستم‌ها، این نوع بوشن بدون جوش یا چسب قابل اجراست.
• بوشن پرسی: با دستگاه و وسایل مخصوص روی لوله محکم می‌شود. این مدل در برخی سیستم‌های لوله‌کشی مسی و فولاد زنگ‌نزن کاربرد دارد و برای نصب آن باید از ابزار مناسب همان اتصال استفاده کرد.

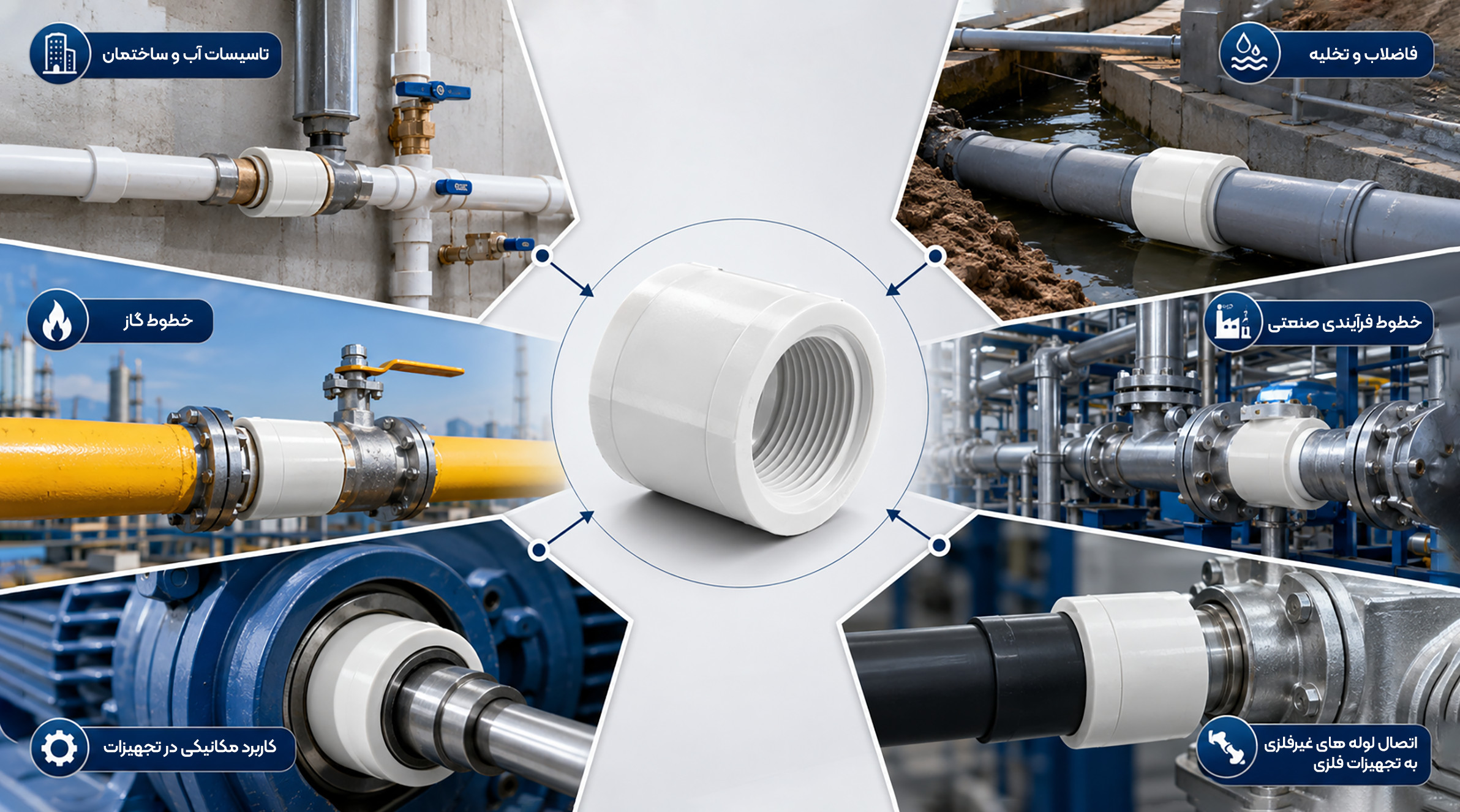

کاربردهای وسیع بوشن در صنایع مختلف

کاربرد اصلی بوشن، اتصال لوله‌ها به یکدیگر است؛ اما در تجهیزات مکانیکی نیز قطعاتی با نام مشابه وجود دارد. بوشن لوله‌کشی برای وصل‌کردن دو لوله استفاده می‌شود؛ درحالی‌که، بوش مکانیکی معمولاً میان محور و قطعات متحرک قرار می‌گیرد و به هدایت حرکت، کاهش اصطکاک و جلوگیری از تماس مستقیم قطعات کمک می‌کند.

از کاربردهای انواع بوشن در صنایع مختلف می‌توان به موارد زیر اشاره کرد:

• لوله‌کشی آب و فاضلاب: بوشن برای ادامه مسیر لوله، اتصال دو لوله یا تعمیر بخش آسیب‌دیده استفاده می‌شود. جنس و روش نصب آن باید با نوع لوله و شرایط شبکه هماهنگ باشد.
• صنایع نفت، گاز و پتروشیمی: بوشن‌های فلزی برای اتصال بخش‌های مستقیم خطوط لوله به کار می‌روند. نوع آن‌ها براساس فشار، دما، سیال و مشخصات فنی پروژه انتخاب می‌شود.
• سیستم‌های گرمایشی و سرمایشی: در موتورخانه‌ها، مدارهای گرمایشی و تجهیزات سیستم تهویه مطبوع، بوشن بخش‌های مختلف لوله را به هم متصل می‌کند و می‌تواند تعمیر یا تعویض قطعات را آسان‌تر سازد.
• صنعت خودروسازی: بوش‌های مکانیکی در بخش‌هایی مانند سیستم تعلیق، فرمان و محل اتصال قطعات متحرک استفاده می‌شوند و به کاهش لرزش، سایش و تماس مستقیم قطعات کمک می‌کنند.
• ماشین‌آلات صنعتی و رباتیک: بوش‌های مکانیکی حرکت محور یا مفصل را هدایت می‌کنند و اصطکاک میان قطعات متحرک را کاهش می‌دهند. این قطعات در ربات‌ها، تجهیزات حرکتی و سیستم‌های خطی کاربرد دارند.
• ماشین‌آلات تولیدی و برش: در دستگاه‌های چاپ، بسته‌بندی، نساجی، نجاری و برش فلز، بوش مکانیکی به هدایت حرکت تیغه، محور یا قطعات متحرک کمک می‌کند و مانع ایجاد لقی اضافی می‌شود.

جمع‌بندی

بوشن قطعه‌ای کاربردی برای اتصال دو لوله در یک مسیر مستقیم است که می‌تواند برای ادامه مسیر، اتصال لوله‌های هم‌قطر یا متفاوت و تعمیر بخش‌های آسیب‌دیده به کار رود. برای انتخاب بوشن مناسب باید عواملی مانند جنس و قطر لوله، فشار و دمای سیستم، نوع سیال و روش اجرای اتصال را در نظر گرفت؛ زیرا هماهنگ‌نبودن بوشن با شرایط لوله‌کشی می‌تواند باعث نشتی، کاهش استحکام و خرابی زودهنگام اتصال شود. توجه داشته باشید که بوشن لوله‌کشی را نباید با بوش مکانیکی خودرو و ماشین‌آلات اشتباه گرفت.
