راهنمای جامع دیوار حایل؛ از انتخاب نوع مناسب تا اجرای آن
تحریریه مهراکو
|۱ مهر ۱۴۰۵
اختلاف سطح زمین در نگاه اول شاید مسیله مهمی به‌نظر نرسد، اما وقتی حجم زیادی از خاک در تراز بالاتری قرار می‌گیرد، فشار واردشده میتواند زمینه حرکت یا ناپایداری آن را فراهم کند. دیوار حایل یکی از راهکارهای مهار این فشار است؛ البته به شرطی که نوع مناسبی انتخاب و اصولی اجرا شود. در این مقاله، انواع دیوار حایل، کاربردها، اجزای اصلی و مراحل اجرای آن را بررسی کرده‌ایم.
دیوار حائل چیست و چگونه عمل میکند؟
دیوار حائل سازه‌ای است که برای نگهداشتن خاک در دو تراز متفاوت ساخته میشود؛ برای مثال زمانی که سطح حیاط یک ساختمان از زمین مجاور بالاتر است یا در کنار یک جاده باید خاکریز در ارتفاع مشخصی حفظ شود. خاک پشت دیوار، تحت‌تاثیر وزن خود و بارهای واردشده به سطح زمین، به بدنه دیوار فشار جانبی وارد میکند. دیوار حائل باید این فشار را تحمل کرده و نیروهای ایجادشده را از طریق بدنه و فونداسیون به زمین منتقل کند. به‌همین‌دلیل، پایداری آن تنها به ضخامت دیوار وابسته نیست و عواملی مانند ارتفاع دیوار، مشخصات خاک، وضعیت فونداسیون، زهکشی و میزان سربار پشت دیوار نیز در عملکرد آن نقش دارند.

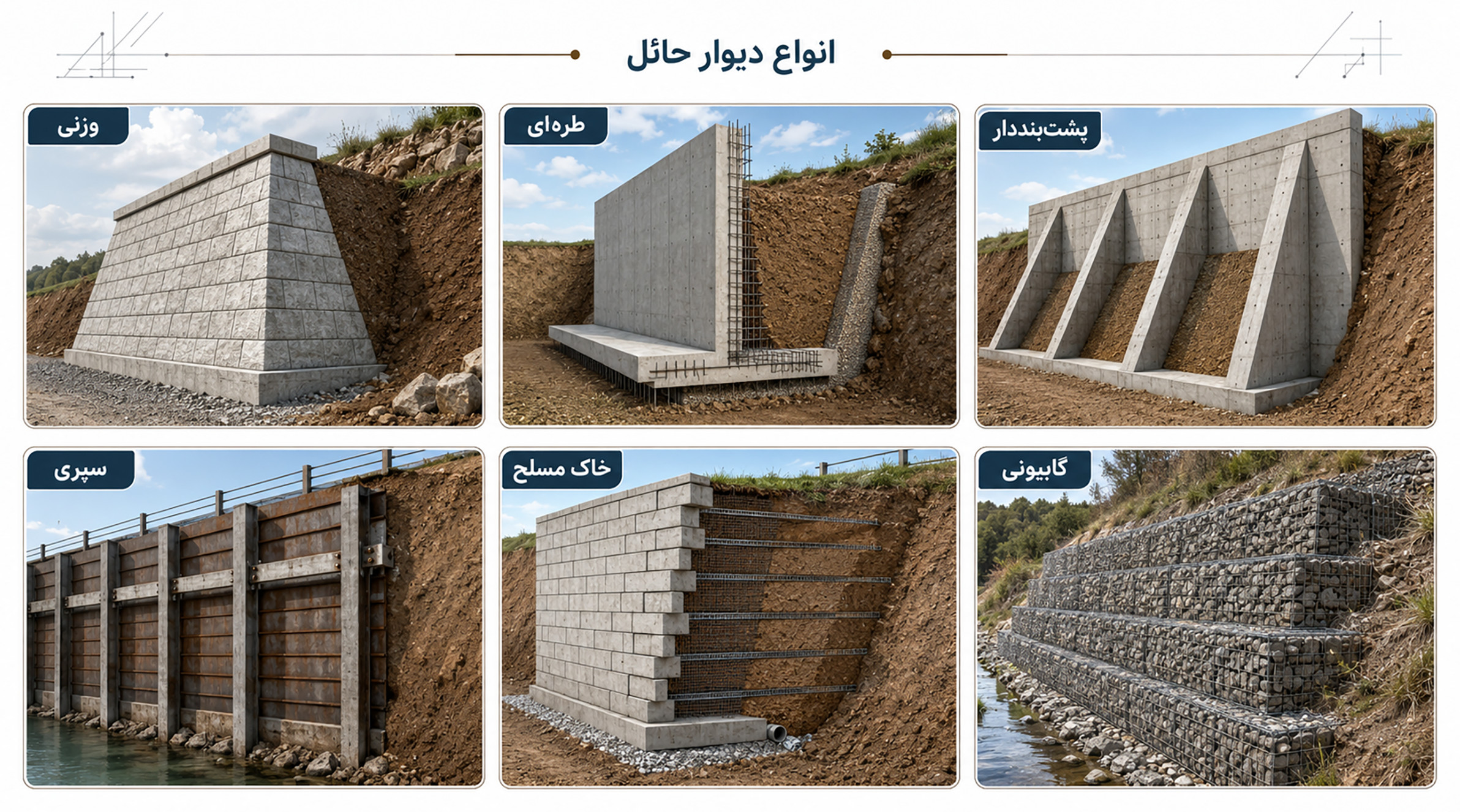

انواع دیوار حائل
برای مهار خاک تنها یک روش وجود ندارد. بعضی دیوارها بیشتر با وزن خود در برابر فشار خاک مقاومت می‌کنند، بعضی از بتن مسلح کمک می‌گیرند و در برخی سیستم‌ها، خود خاک پشت دیوار بخشی از سازوکار مقاوم را تشکیل می‌دهد. انتخاب میان این روش‌ها به شرایط پروژه بستگی دارد.
دیوار حائل وزنی
دیوار وزنی عمدتاً با وزن و جرم خود در برابر فشار جانبی خاک مقاومت میکند. این دیوارها معمولاً از بتن، سنگ یا مصالح بنایی ساخته می‌شوند و نسبت به برخی انواع دیگر مقطع حجیم‌تری دارند. این سیستم بیشتر در محل‌هایی کاربرد دارد که فضای کافی برای اجرای دیوار وجود داشته باشد و حجم بالاتر مصالح محدودیت جدی ایجاد نکند.
دیوار حائل طره‌ای
دیوار طره‌ای یکی از انواع متداول دیوارهای بتنی است و معمولاً از یک بدنه قائم و یک دال پایه بتن مسلح تشکیل میشود. بدنه و پایه به‌صورت یکپارچه عمل می‌کنند و فشار خاک را به زمین انتقال می‌دهند.
در مقایسه با دیوار وزنی، می‌توان با مصرف کمتر مصالح به سازه‌ای کارآمد رسید؛ اما طراحی آرماتورها، فونداسیون و ابعاد دیوار اهمیت بیشتری پیدا میکند.
دیوار حائل پشت‌بنددار
دیوار پشت‌بنددار از نظر ساختار شبیه دیوار طره‌ای است، با این تفاوت که در پشت بدنه، اجزایی به نام پشت‌بند اجرا می‌شوند. این اعضا به بدنه و پایه برای تحمل فشار خاک کمک می‌کنند.
این نوع دیوار بیشتر زمانی مطرح میشود که نیروهای واردشده افزایش پیدا کرده‌اند و استفاده از پشت‌بند از نظر طراحی و اجرا توجیه داشته باشد. در مقابل، به فضای بیشتری در سمت خاک نیاز دارد.
دیوار حائل سپری
دیوار سپری از اعضایی باریک و عمیق تشکیل میشود که داخل زمین فرو می‌روند. بخشی از پایداری دیوار از طریق درگیری قسمت مدفون‌شده با خاک اطراف تامین میشود و در برخی پروژهها، مهارهای اضافی نیز برای افزایش مقاومت آن به‌کار می‌روند.
این سیستم در فضاهای محدود، برخی گودها، حاشیه آب و محل‌هایی که اجرای فونداسیون پهن دشوار است، میتواند مورد استفاده قرار گیرد.
دیوار حائل خاک مسلح
در این سیستم، خاک پشت دیوار با استفاده از شبکه، تسمه یا سایر مصالح مسلح‌کننده تقویت میشود و توده خاک به بخشی از سیستم مقاوم تبدیل میشود. نمای بیرونی نیز خاک را در جای خود نگه می‌دارد و سطح نهایی دیوار را شکل می‌دهد.
دیوار خاک مسلح در راه‌سازی، رمپ‌ها و خاکریزهای مهندسی‌شده کاربرد فراوانی دارد و عملکرد مناسب آن به کیفیت خاکریز و اجرای دقیق لایه‌های مسلح‌کننده وابسته است.
دیوار حائل گابیونی
دیوار گابیونی از سبدها یا توری‌های فلزی تشکیل میشود که داخل آن‌ها با سنگ پر شده است. وزن سنگ‌ها به پایداری دیوار کمک میکند و فضای خالی میان آن‌ها نیز امکان عبور بخشی از آب را فراهم میکند.
برای اینکه دقیق‌تر بدانید گابیون چیست ، کافی است ساختار آن را مانند مجموعه‌ای از قفس‌های سنگی در نظر بگیرید که در کنار یا روی یکدیگر قرار می‌گیرند. این سیستم علاوه‌بر مهار خاک، در کنترل فرسایش و محوطه‌سازی نیز کاربرد دارد.
برای اینکه دید کلی‌تری نسبت به انواع دیوار حائل داشته باشید، در جدول زیر این مدل‌ها را بر اساس نحوه تامین پایداری، کاربرد رایج و محدودیت‌های اصلی با یکدیگر مقایسه کرده‌ایم تا انتخاب و مقایسه آن‌ها برای شما ساده‌تر شود.
| نوع دیوار | نحوه تامین پایداری | کاربرد رایج | محدودیت اصلی |
|---|---|---|---|
| وزنی | وزن و جرم دیوار | محوطه‌سازی و اختلاف ترازهای محدود | مصرف مصالح و اشغال فضای بیشتر |
| طره‌ای | عملکرد بدنه و پایه بتن مسلح | پروژه‌های ساختمانی و عمرانی | نیاز به طراحی و اجرای دقیق |
| پشت‌بنددار | بدنه، پایه و پشت‌بندها | دیوارهای تحت فشار بیشتر | اشغال فضای پشت دیوار |
| سپری | درگیری بخش مدفون با خاک | فضاهای محدود، گودها و حاشیه آب | نیاز به تجهیزات و بررسی دقیق زمین |
| خاک مسلح | تقویت توده خاک با مصالح مسلح‌کننده | راه‌ها، رمپ‌ها و خاکریزها | حساسیت به کیفیت خاکریز و اجرا |
| گابیونی | وزن سنگ‌های داخل توری | کنترل فرسایش و محوطه‌سازی | محدودیت در برخی کاربردهای سازه‌ای |
کاربردهای دیوار حائل
دیوار حائل فقط در کنار ساختمان‌های بزرگ یا پروژه‌های راه‌سازی دیده نمی‌شود. از یک حیاط شیب‌دار گرفته تا اطراف پل و جاده، هرجا نیاز باشد خاک در ارتفاع مشخصی حفظ شود، ممکن است یکی از انواع این سازه مورداستفاده قرار گیرد.
- نگهداری خاک اطراف زیرزمین‌ها: وقتی زیرزمین ساختمان پایین‌تر از سطح زمین اطراف قرار دارد، دیوارهای پیرامونی باید بتوانند فشار خاک را تحمل کنند. در چنین شرایطی، کنترل رطوبت و آب پشت دیوار نیز به‌اندازه مقاومت سازه اهمیت دارد.
- تثبیت زمین‌های شیب‌دار: در زمین‌های شیب‌دار، گاهی نمیتوان تمام اختلاف ارتفاع را به‌صورت شیب طبیعی حفظ کرد. دیوار حائل میتواند خاک را در بخش‌های مشخص نگه دارد و امکان استفاده بهتر از زمین را فراهم کند.
- مهار خاکریزها و ترانشه‌ها: خاکریزی برای ایجاد مسیر، محوطه یا تراز جدید ممکن است به یک سیستم نگهدارنده نیاز داشته باشد. دیوار حائل کمک میکند شکل خاکریز حفظ شود و خاک به سمت پایین حرکت نکند.
- استفاده در راه‌سازی و اطراف پل‌ها: در حاشیه جاده‌ها، رمپ‌ها و ورودی پل‌ها همیشه فضای کافی برای ایجاد شیب ملایم وجود ندارد. دیوار حائل اجازه می‌دهد اختلاف ارتفاع در عرض کمتری کنترل شود.
- پایدارسازی حاشیه رودخانه‌ها و کانال‌ها: جریان آب ممکن است به‌مرور خاک ساحل یا دیواره کانال را فرسوده کند. در بعضی پروژهها از سیستم‌های حائل مناسب، ازجمله گابیون، برای کاهش فرسایش و حفظ شکل بستر استفاده میشود.
- ایجاد سطوح پلکانی در محوطه‌سازی: در باغ، ویلا یا محوطه‌های شیب‌دار می‌توان با اجرای چند دیوار حائل، زمین را به سطوح قابل استفاده‌تری تقسیم کرد. این کار علاوه‌بر کنترل خاک، میتواند در طراحی مسیر، باغچه و فضای سبز نیز نقش داشته باشد.

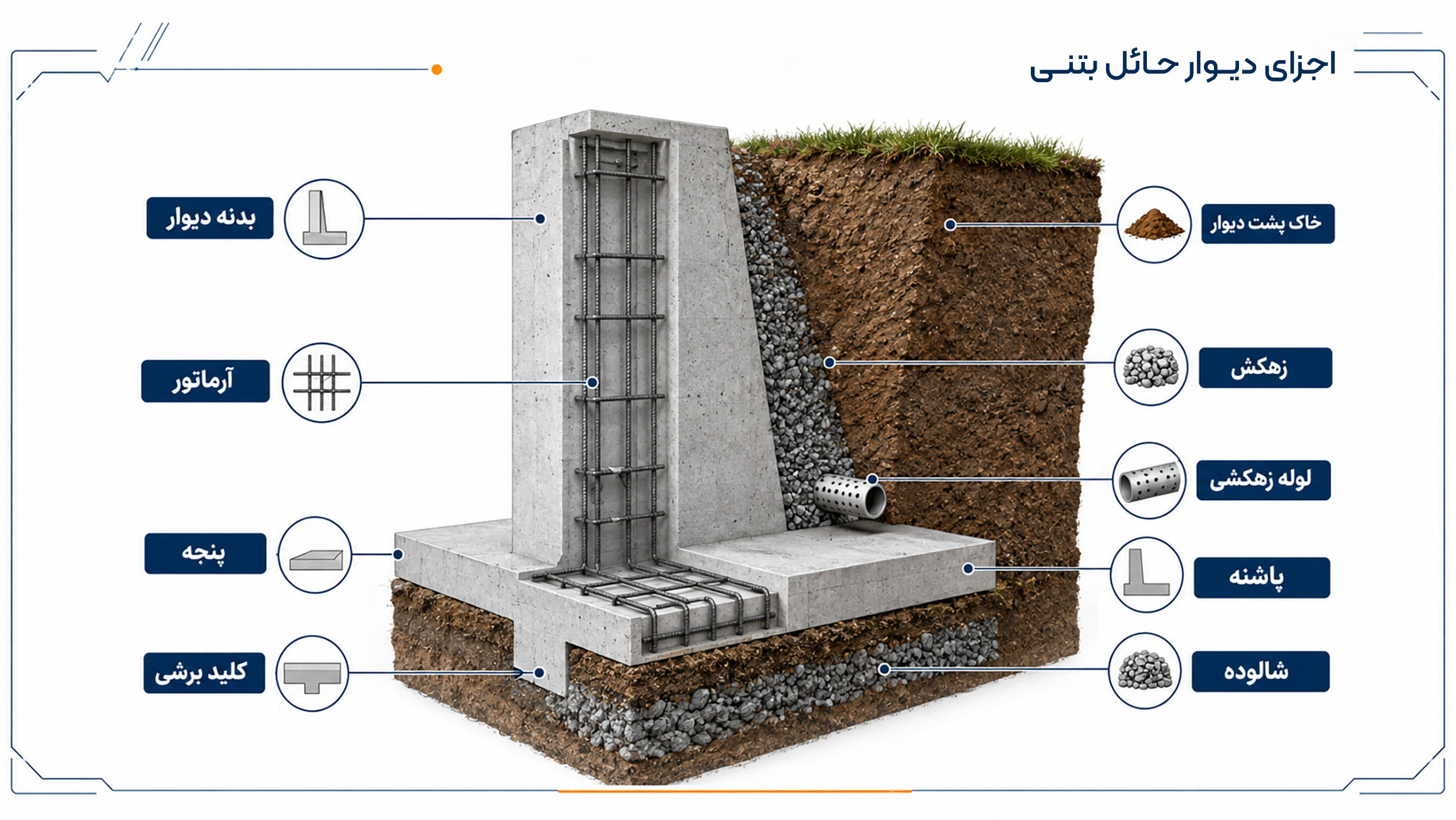

اجزای دیوار حائل بتنی
دیوار حائل بتنی معمولاً از بدنه یا ساقه دیوار، دال پایه، پاشنه و پنجه تشکیل میشود. شبکه آرماتور در بدنه و پایه قرار می‌گیرد و پشت دیوار نیز با مصالح مناسب پر میشود. لوله‌ها و خروجی‌های زهکشی نیز برای جلوگیری از تجمع آب در پشت سازه اهمیت دارند. در برخی طرح‌ها، کلید برشی در زیر پایه اجرا میشود تا مقاومت دیوار در برابر لغزش افزایش پیدا کند. از آنجا که پایه وظیفه انتقال نیروها به زمین را برعهده دارد، شناخت اینکه فونداسیون چیست و چگونه بار سازه را به بستر منتقل میکند، در درک عملکرد دیوار حائل نیز کمک‌کننده می‌باشد.
چگونه نوع مناسب دیوار حائل را انتخاب کنیم؟
انتخاب نوع دیوار حائل نباید فقط بر اساس قیمت یا ظاهر آن انجام شود. دیواری که برای یک باغ مناسب می‌باشد، امکان دارد که برای کنار یک جاده یا ساختمان چندطبقه انتخاب درستی نباشد. پیش از تصمیم‌گیری، باید چند عامل اصلی کنار هم بررسی شوند:
- ارتفاع و اختلاف تراز: هرچه ارتفاع خاک بیشتر شود، فشار وارد بر دیوار نیز اهمیت بیشتری پیدا میکند و نوع سازه باید متناسب با آن انتخاب شود.
- شرایط خاک: جنس، تراکم و مقاومت خاک محل اجرا بر نوع فونداسیون و نحوه طراحی دیوار اثر می‌گذارند.
- آب زیرزمینی: وجود آب میتواند فشار پشت دیوار را افزایش دهد؛ بنابراین سطح آب و مسیر خروج آن باید بررسی شود.
- سربار پشت دیوار: ساختمان، خودرو، تجهیزات یا خاکریز اضافی می‌توانند بار بیشتری به زمین پشت دیوار وارد کنند.
- فضای اجرا: برخی دیوارها برای فونداسیون یا پشت‌بند به فضای بیشتری نیاز دارند.
- سازه‌های مجاور: اجرای دیوار نباید پایداری ساختمان‌ها، تاسیسات و مسیرهای اطراف را مختل کند.
- شرایط اجرایی: امکان ورود ماشین‌آلات، انتقال مصالح و محدودیت‌های کارگاه باید در نظر گرفته شود.
- هزینه و زمان: روش انتخابی علاوه‌بر تامین ایمنی باید با بودجه و زمان‌بندی پروژه نیز هماهنگ باشد.

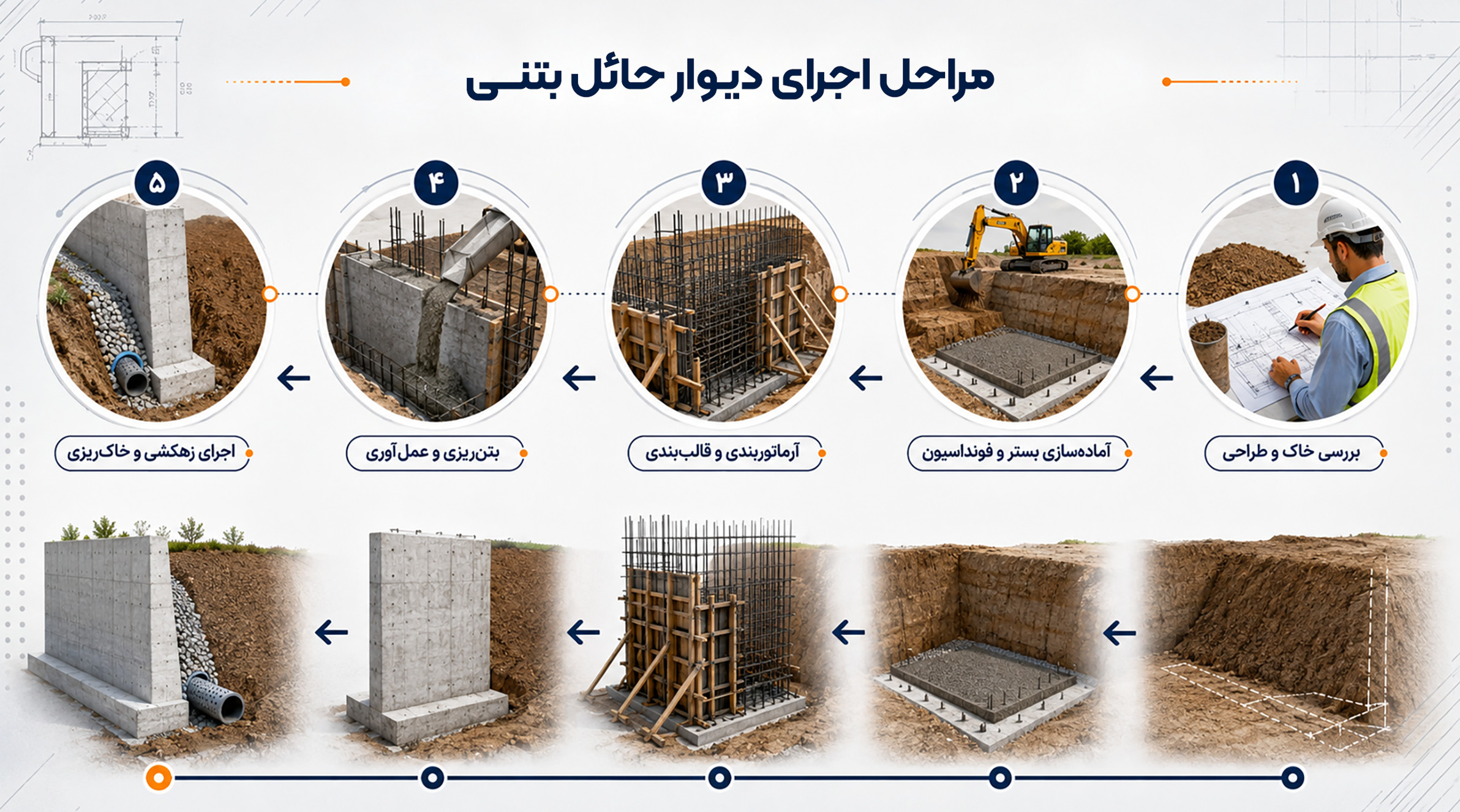

مراحل اجرای دیوار حائل بتنی
اجرای دیوار حائل بتنی مجموعه‌ای از مراحل مرتبط است. ایراد در یکی از این مراحل، از آماده‌سازی زمین گرفته تا خاکریزی پشت دیوار، میتواند روی عملکرد نهایی سازه اثر بگذارد.
- بررسی خاک و طراحی پیش از اجرا، شرایط زمین، ارتفاع خاک، آب زیرزمینی و بارهای اطراف بررسی می‌شوند تا نوع و مشخصات دیوار تعیین شود.
- آماده‌سازی بستر و فونداسیون محل اجرای پایه خاک‌برداری و آماده میشود و در صورت وجود خاک ضعیف، اقدامات لازم برای اصلاح بستر انجام می‌گیرد. هدف این است که پایه روی زمینی قابل‌اتکا قرار گیرد.
- آرماتوربندی و قالب‌بندی میلگردهای پایه و بدنه بر اساس نقشه سازه در محل مناسب قرار می‌گیرند و سپس قالب‌بندی انجام میشود. برای درک بهتر این مرحله، در مقاله آرماتوربندی چیست می‌توانید با نحوه قرارگیری و اتصال میلگردها در سازه‌های بتنی آشنا شوید.
- بتن‌ریزی و عمل‌آوری پس از کنترل قالب‌ها و میلگردها، بتن‌ریزی پایه و بدنه انجام میشود. کیفیت اختلاط، اجرای بتن و عمل‌آوری آن در مقاومت و دوام نهایی دیوار نقش دارد. اگر می‌خواهید دقیق‌تر بدانید بتن چیست و از چه اجزایی تشکیل میشود، مطالعه مقاله مرتبط در وبلاگ مهراکو میتواند شناخت کامل‌تری از این مصالح و نقش آن در اجرای دیوار حائل به شما بدهد.
- اجرای زهکشی و خاکریزی پیش از تکمیل خاکریزی پشت دیوار باید مسیر خروج آب آماده شود و خاک مناسب به‌صورت کنترل‌شده در پشت سازه قرار گیرد. همان‌طور که در زهکشی ساختمان هدف هدایت آب و جلوگیری از تجمع رطوبت در اطراف سازه است، در دیوار حائل نیز خروج صحیح آب میتواند از افزایش فشار پشت دیوار جلوگیری کند.
نشانه‌ها و دلایل خرابی دیوار حائل
خرابی دیوار حائل معمولاً به یک عامل محدود نمی‌شود. ضعف طراحی، اجرای نامناسب، عملکرد ضعیف زهکشی، نشست زمین یا تغییر بارهای اطراف می‌توانند به‌تنهایی یا در کنار هم مشکل ایجاد کنند. بعضی نشانه‌ها نیز پیش از خرابی جدی در ظاهر دیوار یا خاک پشت آن دیده می‌شوند.
| نشانه خرابی دیوار حائل | علت احتمالی |
|---|---|
| ترک‌خوردگی بدنه | فشار اضافی، نشست یا ضعف اجرایی |
| متمایل شدن دیوار | لغزش، واژگونی یا ضعف بستر |
| خروج آب و ایجاد شوره | نقص زهکشی یا عایق‌کاری |
| نشست خاک پشت دیوار | تراکم نامناسب خاکریز |
| گرفتگی خروجی آب | ورود ذرات ریز به سیستم زهکشی |
وجود یکی از این علائم لزوماً به معنی خطر فوری نیست، اما تغییر شکل تازه یا رو به افزایش، ترکهای گسترده یا کجشدن محسوس دیوار باید جدی گرفته شود.
دیوار حائل، دیوار برشی و سازه نگهبان چه تفاوتی دارند؟
این سه اصطلاح گاهی به‌جای یکدیگر استفاده می‌شوند، درحالیکه وظیفه آن‌ها متفاوت است. دیوار حائل برای نگهداشتن خاک در اختلاف تراز ساخته میشود؛ دیوار برشی بخشی از سیستم سازه‌ای ساختمان برای مقابله با نیروهای جانبی مانند باد و زلزله است و سازه نگهبان برای جلوگیری از ریزش جداره گودبرداری به‌کار می‌رود.
| سازه | وظیفه اصلی | محل استفاده | نوع عملکرد | وضعیت اجرا |
|---|---|---|---|---|
| دیوار حائل | مهار فشار خاک | محل اختلاف تراز | مقاومت در برابر فشار جانبی خاک | معمولاً دائمی |
| دیوار برشی | مقابله با باد و زلزله | داخل ساختمان | افزایش مقاومت جانبی سازه | دائمی |
| سازه نگهبان | پایدارسازی جداره گود | محل گودبرداری | جلوگیری از ریزش خاک | موقت یا دائمی |
جمع‌بندی
دیوار حائل زمانی به‌کار می‌آید که اختلاف تراز زمین باعث ایجاد فشار جانبی خاک و احتمال جابه‌جایی یا ریزش آن شود. بااینحال، انتخاب نوع مناسب آن فقط به ارتفاع دیوار وابسته نیست و باید شرایط خاک، آب زیرزمینی، سربار پشت دیوار، فضای اجرا و محدودیت‌های پروژه هم‌زمان بررسی شوند.
عملکرد مناسب دیوار حائل به یک زنجیره کامل وابسته است؛ از طراحی و آماده‌سازی بستر گرفته تا آرماتوربندی، بتن‌ریزی، زهکشی و خاکریزی پشت دیوار. هرچه این مراحل دقیق‌تر اجرا شوند، احتمال بروز مشکلاتی مانند ترک، نشست، کجشدن دیوار یا تجمع آب کمتر خواهد بود. بنابراین، برای پروژه‌های سازه‌ای و دیوارهای با ارتفاع یا بار قابل‌توجه، طراحی و اجرای دیوار حائل باید بر اساس بررسی فنی زمین و نظر مهندس متخصص انجام شود.
سوالات متداول
بهترین نوع دیوار حائل کدام است؟
نوع مشخصی را نمیتوان برای همه پروژهها بهترین دانست. ارتفاع، جنس خاک، آب زیرزمینی، بار پشت دیوار، فضای موجود و هزینه اجرا در انتخاب نوع مناسب تاثیر دارند.
آیا دیوار حائل همیشه از بتن ساخته میشود؟
خیر. دیوار حائل میتواند از بتن مسلح، سنگ، مصالح بنایی، گابیون، سپرهای فلزی یا سیستم خاک مسلح ساخته شود. نوع سازه بر اساس شرایط پروژه انتخاب میشود.
چرا پشت دیوار حائل زهکشی اجرا میشود؟
تجمع آب در خاک پشت دیوار میتواند فشار بیشتری به سازه وارد کند. سیستم زهکشی کمک میکند آب جمعشده به مسیر مناسبی هدایت شود و فشار ناشی از آن کاهش پیدا کند.
آیا ترک دیوار حائل خطرناک است؟
هر ترک به معنی خرابی جدی نیست. بااینحال، ترکهای جدید، درحال گسترش یا ترکهایی که همراه با کجشدن دیوار و نشست خاک هستند باید توسط متخصص بررسی شوند.
تفاوت دیوار حائل و سازه نگهبان چیست؟
دیوار حائل معمولاً برای حفظ دائمی اختلاف تراز خاک ساخته میشود، درحالیکه سازه نگهبان بیشتر برای پایدار نگهداشتن جداره گودبرداری کاربرد دارد و بسته به پروژه میتواند موقت یا دائمی باشد.
