آشنایی با مهره ماسوره و کاربرد آن در سیستم لوله‌کشی

مهره ماسوره چیست؟

در مسیر لوله‌کشی گاهی لازم است بخشی از سیستم، مانند پمپ، شیر یا یک تجهیز تاسیساتی برای تعمیر یا تعویض از لوله جدا شود. اگر اتصال مناسبی در این قسمت وجود نداشته باشد، ممکن است مجبور شویم لوله را ببریم یا بخش بیشتری از مسیر را باز کنیم. مهره ماسوره اتصالی است که در چنین نقاطی نصب می‌شود و دو بخش از مسیر لوله‌کشی را به یکدیگر متصل می‌کند.

مهره ماسوره‌ها در جنس‌های مختلفی مانند پلیمری، برنجی، گالوانیزه و استیل تولید می‌شوند و هرکدام برای نوع مشخصی از لوله‌کشی و شرایط پروژه مناسب هستند. مثلاً، در یک پروژه ساختمانی که از لوله‌های سفید PPR استفاده شده است، می‌توان در محل اتصال لوله به پمپ یا بعضی شیرآلات از مهره ماسوره مناسب این نوع لوله استفاده کرد تا در صورت نیاز به تعمیر یا تعویض تجهیز، دسترسی به آن آسان‌تر باشد.

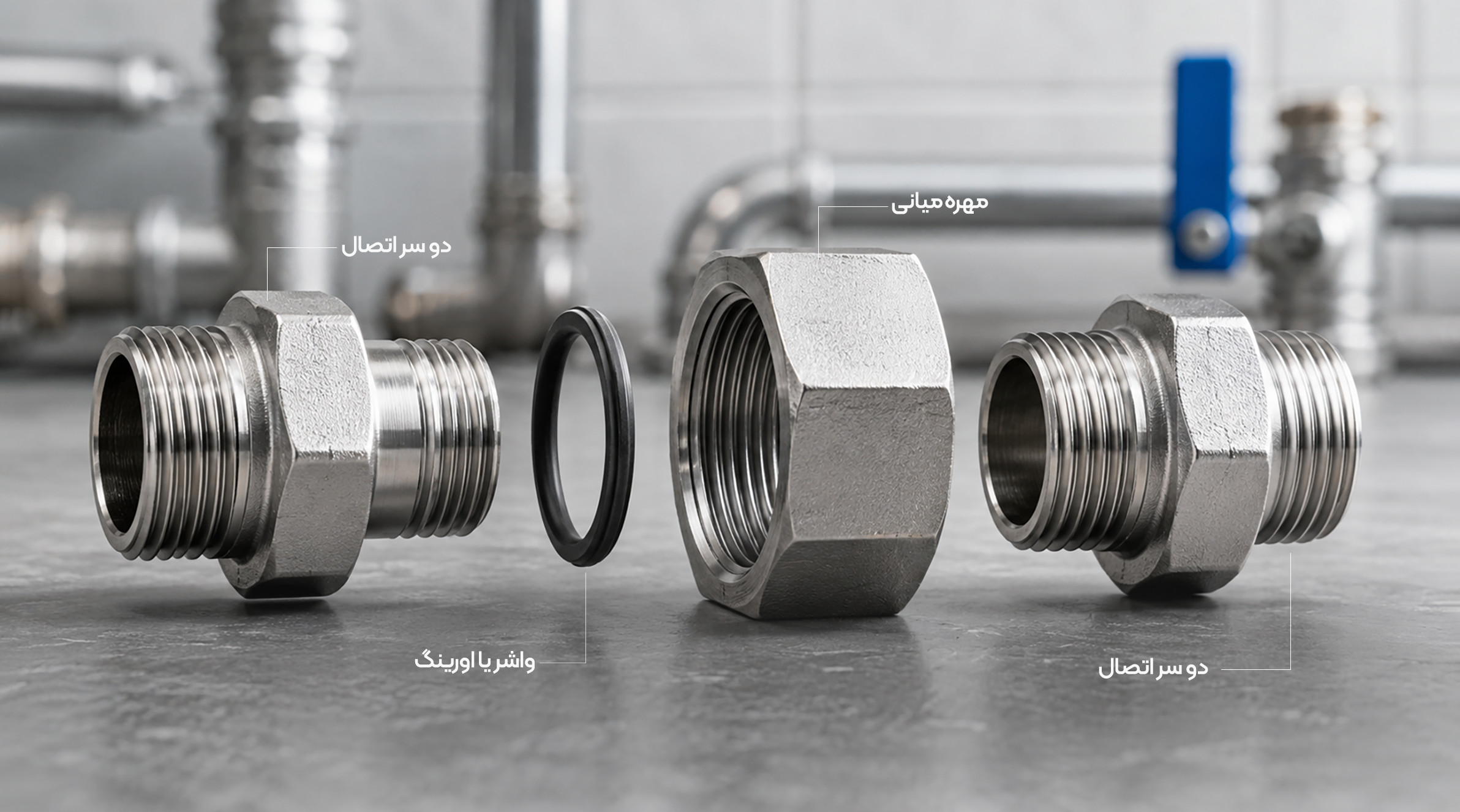

مهره ماسوره از چه اجزایی تشکیل شده است؟

مهره ماسوره برخلاف بسیاری از اتصالات یک‌تکه، از چند قطعه تشکیل می‌شود که با قرار گرفتن کنار یکدیگر، دو بخش از مسیر لوله‌کشی را به هم متصل می‌کنند. این ساختار باعث می‌شود در صورت نیاز بتوان اتصال را باز کرد، بدون اینکه دو طرف لوله همراه با مهره چرخانده شوند. ساختار دقیق مهره ماسوره باتوجه به نوع و جنس آن ممکن است متفاوت باشد، اما اجزای اصلی معمولاً شامل موارد زیر است:

• مهره میانی: در قسمت مرکزی قرار می‌گیرد و با بسته شدن، دو طرف مهره ماسوره را به یکدیگر نزدیک و محکم می‌کند.
• دو سر اتصال: در دو طرف مهره ماسوره قرار دارند و هرکدام به یک سمت لوله یا تجهیز موردنظر متصل می‌شوند.
• واشر یا اورینگ: در برخی مدل‌ها بین دو بخش اتصال قرار می‌گیرد و وظیفه آن کمک به آب‌بندی و جلوگیری از نشتی است. همه مهره ماسوره‌ها الزاماً واشر یا اورینگ ندارند و روش آب‌بندی به طراحی اتصال بستگی دارد.

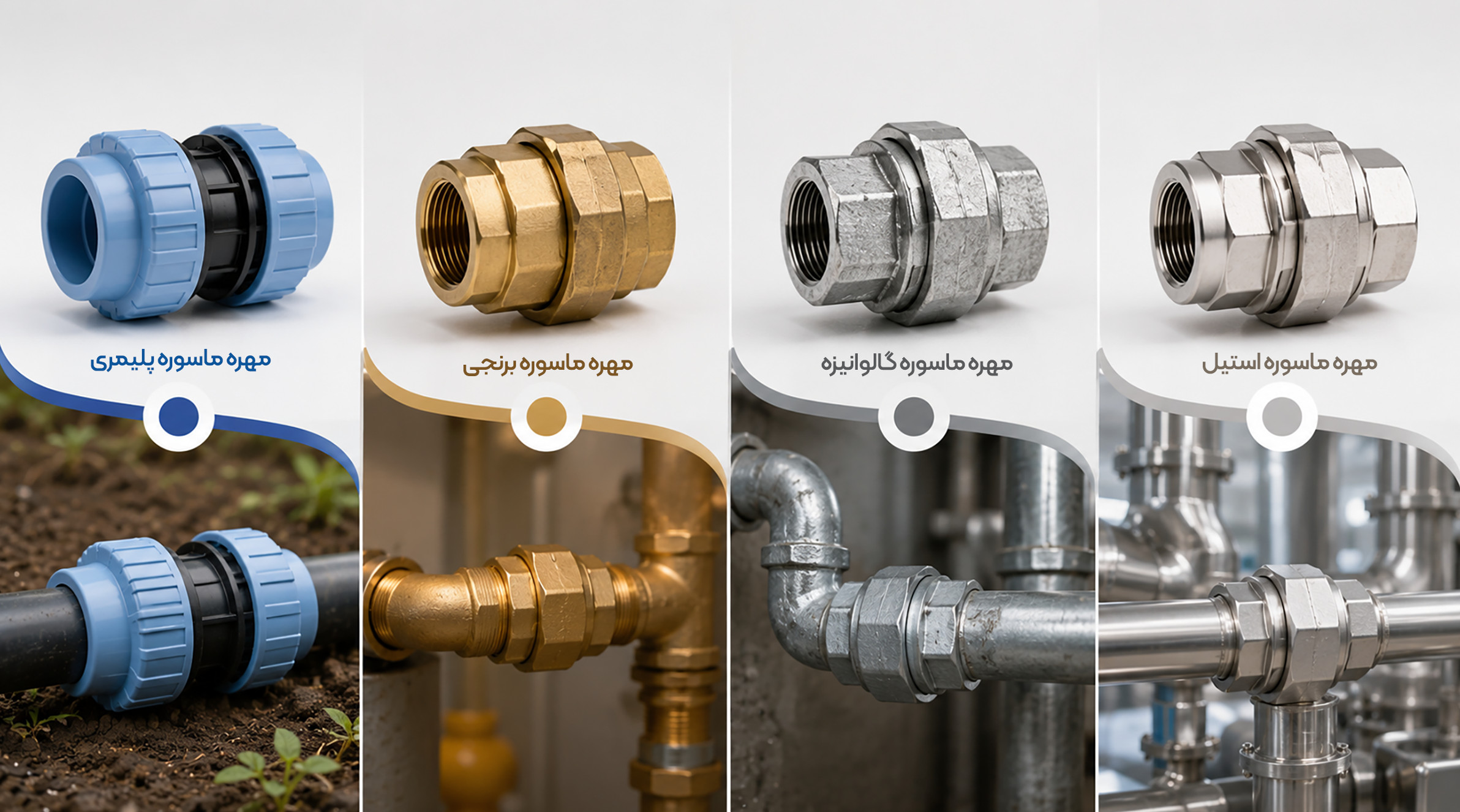

انواع مهره ماسوره

مهره ماسوره‌ها بر اساس جنس بدنه و نوع اتصال در مدل‌های مختلفی تولید می‌شوند و انتخاب آن‌ها باید با جنس لوله، شرایط محیطی و نوع سیستم لوله‌کشی هماهنگ باشد. به‌همین‌دلیل، مهره ماسوره‌ای که برای لوله کشی ساختمان مناسب است، لزوماً انتخاب مناسبی برای تاسیسات صنعتی یا محیط‌های مرطوب و خورنده نیست.

مهره ماسوره پلیمری

مهره ماسوره پلیمری بیشتر در سیستم‌های لوله‌کشی پلاستیکی، به‌ویژه لوله‌های PPR، استفاده می‌شود. این مدل را می‌توان در پروژه‌های مسکونی، تجاری و تاسیساتی و در مسیر آب یا مدارهای گرمایشی و سرمایشی به کار برد. در نقاطی مانند اتصال لوله PPR به شیر یا تجهیزات قابل سرویس، مهره ماسوره امکان جداسازی راحت‌تر تجهیز را فراهم می‌کند.

مهره ماسوره برنجی

مهره ماسوره برنجی به‌دلیل دوام مناسب، در برخی خطوط انتقال آب و اتصالات تجهیزات تاسیساتی استفاده می‌شود. این نوع مهره ماسوره را می‌توان در پروژه‌های ساختمانی و تاسیسات مکانیکی، مثلاً در اطراف پمپ‌ها، شیرها و بعضی بخش‌های سیستم تهویه مطبوع ساختمان مشاهده کرد. انتخاب مدل مناسب به نوع اتصال، سایز لوله و شرایط کاری سیستم بستگی دارد.

مهره ماسوره گالوانیزه

مهره ماسوره گالوانیزه برای لوله‌کشی‌های فلزی و به‌خصوص مسیرهایی که از اتصالات رزوه‌ای گالوانیزه استفاده می‌کنند مناسب است. این مدل در برخی پروژه‌های ساختمانی، تاسیساتی، خطوط آب غیرآشامیدنی و لوله‌کشی‌هایی که در معرض شرایط محیطی قرار دارند استفاده می‌شود. پوشش گالوانیزه نیز نسبت به آهن بدون پوشش، محافظت بیشتری در برابر زنگ‌زدگی ایجاد می‌کند.

اگر می‌خواهید بدانید لوله گالوانیزه چیست و چه انواعی دارد، می‌توانید مقاله مربوط به آن را در وبلاگ مهراکو مطالعه نمایید.

مهره ماسوره استیل

مهره ماسوره استیل بیشتر در پروژه‌هایی استفاده می‌شود که مقاومت در برابر خوردگی و دوام اتصال اهمیت بیشتری دارد. به‌همین‌دلیل، می‌توان آن را در بعضی تاسیسات صنعتی، خطوط فرایندی و سیستم‌هایی که با شرایط محیطی یا سیالات خاص روبه‌رو هستند به‌کار برد. البته نوع استیل باید متناسب با محیط و سیال انتخاب شود، زیرا همه گریدهای استیل مقاومت یکسانی در برابر خوردگی ندارند.

کاربرد مهره ماسوره چیست؟

مهم‌ترین کاربرد مهره ماسوره، ایجاد اتصال در مسیر لوله‌کشی است که در صورت نیاز بتوان آن را برای تعمیر، بررسی یا تعویض تجهیزات باز کرد. این ویژگی باعث می‌شود در بخش‌هایی از تاسیسات که احتمال سرویس دوره‌ای یا تعویض قطعات وجود دارد، استفاده از مهره ماسوره دسترسی به تجهیزات را ساده‌تر می‌کند.

مهره ماسوره در پروژه‌های مسکونی، اداری، تجاری و بسیاری از ساختمان‌های دارای تاسیسات مکانیکی قابل‌استفاده است. در موتورخانه‌ها، مسیرهای انتقال آب، مدارهای گرمایشی و سرمایشی و محل اتصال برخی تجهیزات نیز می‌توان از این اتصال استفاده کرد. کاربرد دقیق آن به جنس لوله، نوع تجهیز و شرایط سیستم بستگی دارد.

برخی از کاربردهای رایج مهره ماسوره عبارت‌اند از:

• اتصال تجهیزات قابل سرویس مانند پمپ‌ها و شیرآلات
• استفاده در مسیرهای لوله‌کشی آب سرد و گرم ساختمان
• ایجاد دسترسی آسان‌تر برای تعمیرات و سرویس‌های آینده
• اتصال بخش‌هایی از سیستم تاسیسات که احتمال باز شدن آن‌ها وجود دارد
• استفاده در برخی مدارهای گرمایشی و سرمایشی
• اتصال تجهیزات موتورخانه به مسیر لوله‌کشی
• استفاده در پروژه‌های مسکونی، تجاری، اداری و تاسیساتی

کاربرد مهره ماسوره در لوله سفید

در سیستم‌های لوله سفید یا PPR، بیشتر اتصالات با جوش حرارتی به لوله متصل می‌شوند و پس از اجرا، جدا کردن آن‌ها به سادگیِ اتصالات رزوه‌ای نیست.

در این نوع اتصال، یک سمت مهره ماسوره به مسیر لوله PPR متصل می‌گردد و سمت دیگر به تجهیز موردنظر. در زمان تعمیر یا تعویض تجهیز، می‌توان مهره را باز کرد و تجهیز را از مدار بیرون آورد، بدون اینکه اتصال جوشی اصلی لوله تخریب شود. این موضوع به‌ویژه در محل‌هایی که تجهیزات باید به‌صورت دوره‌ای برای سرویس یا تعمیر از مسیر لوله‌کشی جدا شوند، اهمیت بیشتری دارد.

برای انتخاب مهره ماسوره مناسب در لوله سفید، باید سایز آن با قطر لوله و ورودی یا خروجی تجهیز هماهنگ باشد. کیفیت بدنه، محل اتصال و آب‌بندی نیز اهمیت زیادی دارد؛ زیرا اجرای نامناسب یا استفاده از قطعه بی‌کیفیت می‌تواند باعث نشتی در محل اتصال شود. همچنین، در مسیرهای آب گرم و سیستم‌های گرمایشی، انتخاب مدلی که برای دما و فشار کاری سیستم مناسب باشد ضروری است.

ویژگی های مهره ماسوره

هر یک از اتصالاتی که در لوله‌کشی پروژه‌های مختلف استفاده می‌شوند، کاربرد و عملکرد مشخصی دارند و انتخاب درست آن‌ها می‌تواند اجرای تاسیسات را ساده‌تر و مطمئن‌تر کند. مهره ماسوره نیز یکی از این اتصالات است که به‌دلیل ساختار و ویژگی‌های خاص خود، در بخش‌های مختلف سیستم لوله‌کشی مورداستفاده قرار می‌گیرد. در ادامه، مهم‌ترین ویژگی‌های مهره ماسوره را بررسی می‌کنیم:

• قابلیت جداسازی آسان: در صورت نیاز می‌توان اتصال را باز کرد، بدون اینکه بخش‌های دیگر مسیر لوله‌کشی آسیب ببینند.
• افزایش تعمیرپذیری سیستم: در قسمت‌هایی که پمپ، شیر یا سایر تجهیزات نیاز به سرویس و تعمیر دارند، دسترسی به تجهیزات را آسان‌تر می‌کند.
• کاهش نیاز به برش لوله: هنگام تعمیر یا تعویض تجهیزات، معمولاً نیازی به بریدن بخش زیادی از مسیر لوله‌کشی نیست.
• کاهش هزینه تعمیرات: ساده‌تر شدن دسترسی به تجهیزات می‌تواند از تخریب یا تعویض غیرضروری قسمت‌های دیگر لوله‌کشی جلوگیری کند.
• آب‌بندی مناسب: در صورت انتخاب مدل مناسب و نصب صحیح، مهره ماسوره می‌تواند اتصال مطمئنی ایجاد کند و احتمال نشتی را کاهش دهد.
• تنوع در جنس و کاربرد: مهره ماسوره در مدل‌های پلیمری، برنجی، گالوانیزه و استیل تولید می‌شود و می‌توان آن را متناسب با نوع لوله و شرایط پروژه انتخاب کرد.

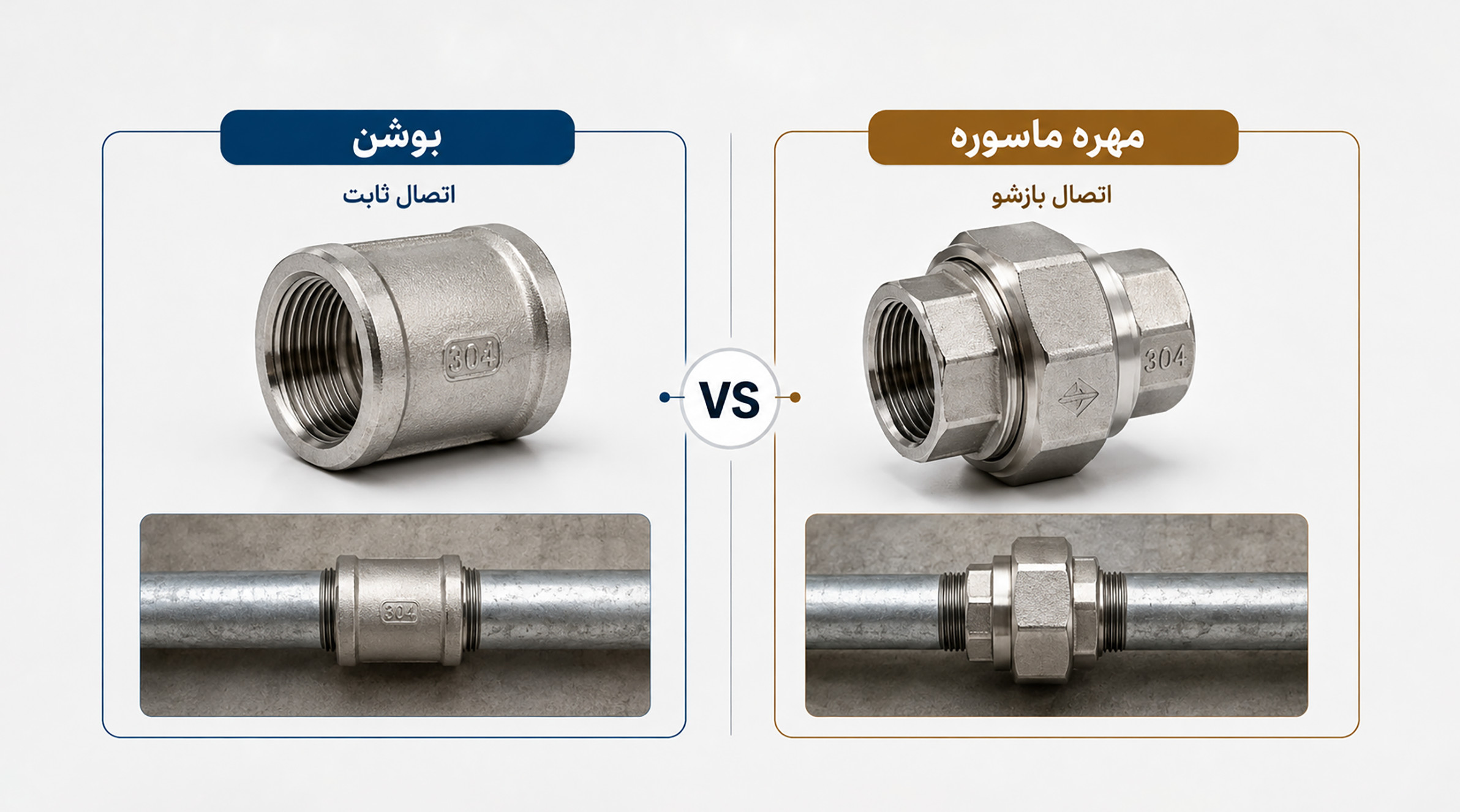

تفاوت بوشن و مهره ماسوره

اگر در یکی از حوزه‌های ساخت‌وساز یا تاسیسات فعالیت می‌کنید، احتمالاً با بوشن و کاربردهای آن آشنا هستید و می‌دانید بوشن چیست . از آنجایی‌که بوشن و مهره ماسوره در برخی بخش‌های لوله‌کشی کاربردهای مشابهی دارند، ممکن است تفاوت میان این دو اتصال برای بعضی افراد کاملاً روشن نباشد. به‌همین‌دلیل، در جدول زیر مهم‌ترین تفاوت‌های بوشن و مهره ماسوره را با جزئیات بررسی کرده‌ایم.

نکات انتخاب مهره ماسوره

برای انتخاب و خرید مهره ماسوره مناسب، بهتر است پیش از تصمیم‌گیری چند نکته مهم را در نظر بگیرید. در ادامه، مهم‌ترین مواردی را که هنگام انتخاب این اتصال باید بررسی شوند، آورده‌ایم:

• جنس لوله و سازگاری اتصال: مهره ماسوره باید با جنس لوله و نوع سیستم هماهنگ باشد؛ برای مثال، مدل مناسب لوله‌های PPR با نمونه‌ای که در لوله‌کشی فلزی استفاده می‌شود یکسان نیست.
• سایز مهره ماسوره: اندازه اتصال باید با قطر لوله و ورودی یا خروجی تجهیز موردنظر مطابقت داشته باشد تا اتصال به‌درستی اجرا شود.
• فشار و دمای کاری: پیش از انتخاب، باید محدوده فشار و دمای سیستم بررسی شود؛ این موضوع به‌خصوص در خطوط آب گرم و مدارهای گرمایشی اهمیت بیشتری دارد.
• نوع و کیفیت آب‌بندی: در مدل‌هایی که از واشر یا اورینگ استفاده می‌کنند، کیفیت این قطعات و نحوه قرارگیری آن‌ها باید بررسی شود تا احتمال نشتی کاهش پیدا کند.
• محل نصب: شرایط محل اجرا، میزان دسترسی به اتصال و نوع تجهیزی که مهره ماسوره به آن متصل می‌شود، در انتخاب مدل مناسب تاثیر دارد.
• جنس بدنه و کیفیت ساخت: بدنه اتصال باید متناسب با شرایط محیطی و نوع سیال انتخاب شود و از کیفیت مناسبی برخوردار باشد تا در طول زمان دچار خرابی زودهنگام نشود.
• برند و مشخصات محصول: انتخاب محصول از تولیدکننده معتبر و بررسی مشخصات فنی آن کمک می‌کند مهره ماسوره متناسب با شرایط واقعی سیستم انتخاب شود.

جمع بندی

مهره ماسوره یکی از اتصالات کاربردی در تاسیسات است که انتخاب درست آن می‌تواند در اجرای منظم‌تر و نگهداری بهتر سیستم لوله‌کشی نقش داشته باشد. این اتصال در مدل‌های پلیمری، برنجی، گالوانیزه و استیل تولید می‌شود و هرکدام باتوجه به جنس لوله، نوع پروژه، شرایط محیطی، فشار و دمای کاری انتخاب می‌شوند.

شناخت اجزای مهره ماسوره، تفاوت آن با بوشن و توجه به مواردی مانند سایز، جنس بدنه و کیفیت آب‌بندی، کمک می‌کند انتخاب دقیق‌تری برای هر پروژه داشته باشید. به‌ویژه در سیستم‌های PPR، موتورخانه‌ها و تاسیسات مکانیکی، انتخاب مدلی متناسب با شرایط اجرا می‌تواند از بروز مشکلاتی مانند نشتی، ناسازگاری اتصال یا خرابی زودهنگام جلوگیری کند.
