شاتکریت چیست و چه کاربردی دارد؟ انواع شاتکریت یا بتن پاششی
تحریریه مهراکو
|۱ مهر ۱۴۰۵
اجرای بتن در همه پروژهها شرایط یکسانی ندارد. در بعضی بخش‌ها، قالببندی دشوار است، دسترسی به سطح محدود میشود یا شکل سازه اجازه نمی‌دهد بتن‌ریزی به روش معمول به‌راحتی انجام شود. این مسیله در تونلها، دیواره گود، شیب‌ها، سازههای آسیب‌دیده و سطوح منحنی بیشتر دیده میشود؛ جایی که سرعت اجرا و چسبیدن مناسب بتن به سطح اهمیت زیادی پیدا می‌کند.شاتکریت یکی از روش‌هایی است که برای چنین شرایطی استفاده میشود و امکان اجرای بتن یا ملات را به‌صورت پاششی و با فشار بالا فراهم می‌کند. بسته به نوع پروژه، این روش می‌تواند به‌صورت خشک، تر یا همراه با الیاف اجرا شود و هرکدام ویژگی‌ها و کاربردهای متفاوتی دارند. در ادامه، انواع شاتکریت، تفاوت روش‌های اجرا، کاربردها، مزایا، محدودیت‌ها و عوامل موثر بر کیفیت آن را بررسی می‌کنیم.
شاتکریت چیست؟
شاتکریت یا بتن پاششی روشی برای اجرای بتن است که در آن، بتن به‌جای اینکه مانند روش‌های معمول داخل قالب ریخته شود، با فشار و سرعت زیاد روی سطح پاشیده میشود. برای درک ساده‌تر، میتوان آن را شبیه پاشیدن یک لایه ضخیم از بتن روی دیوار تصور کرد؛ با این تفاوت که این کار با دستگاه‌های مخصوص و فشار بالا انجام میشود تا بتن به‌خوبی به سطح بچسبد.
مخلوط شاتکریت معمولاً از سیمان، آب، سنگدانه‌هایی مانند ماسه و در برخی پروژهها از افزودنی‌های مخصوص تشکیل میشود. اگر می‌خواهید با ماده اصلی این ترکیب بیشتر آشنا شوید، مطالعه مقاله سیمان چیست می‌تواند مفید باشد.
هنگامی که این مخلوط از نازل دستگاه خارج میشود، با سرعت زیادی به سطح برخورد می‌کند. همین برخورد باعث میشود مواد به یکدیگر فشرده شوند و لایه‌ای متراکم و چسبیده به سطح شکل بگیرد. بههمیندلیل، در بسیاری از موارد میتوان شاتکریت را بدون قالببندی گسترده روی دیوارهای قائم، سقف‌ها، دیواره تونلها و حتی سطوح منحنی و نامنظم اجرا کرد.

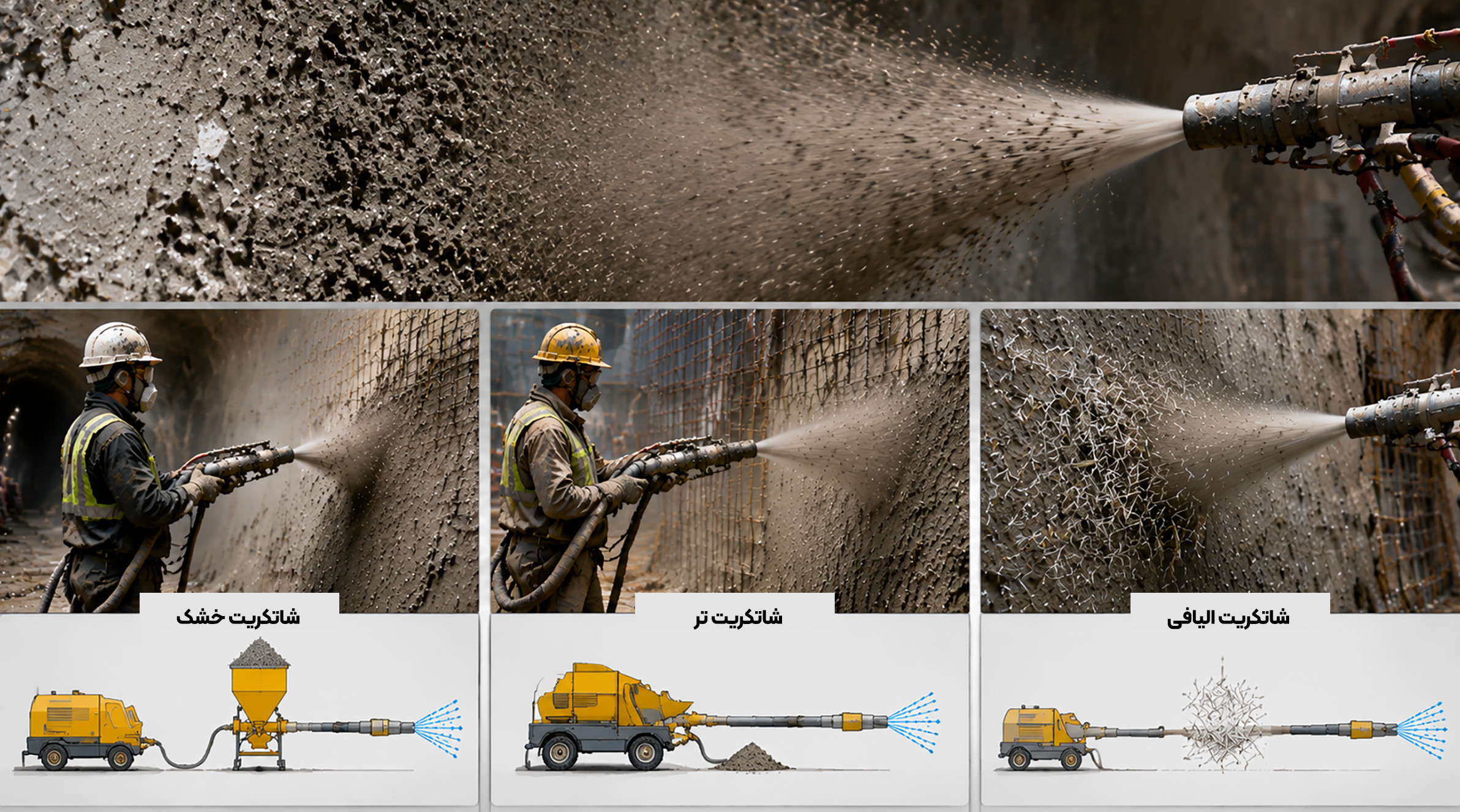

انواع شاتکریت
شاتکریت را معمولاً بر اساس زمان اضافه‌شدن آب به مخلوط به دو گروه اصلی خشک و تر تقسیم می‌کنند. در کنار این دو روش، استفاده از الیاف در مخلوط نیز باعث شکل‌گیری نوع دیگری با عنوان شاتکریت الیافی شده است. تفاوت میان این روش‌ها فقط به تجهیزات محدود نمی‌شود؛ میزان گردوغبار، سرعت اجرا، کنترل کیفیت، هدررفت مصالح و حتی نوع پروژه نیز می‌تواند تحت‌تاثیر روش انتخابی قرار بگیرد.
شاتکریت خشک
در شاتکریت خشک، سیمان و سنگدانه‌ها به‌صورت خشک یا با رطوبت بسیار کم وارد دستگاه می‌شوند و سپس با استفاده از هوای فشرده از طریق شلنگ به سمت نازل حرکت می‌کنند. آب درست در قسمت نازل به مخلوط اضافه میشود و نازل‌کار مقدار آن را هنگام پاشش تنظیم می‌کند.
امکان شروع و توقف نسبتاً آسان عملیات، شاتکریت خشک را برای پروژه‌های کوچک، تعمیرات موضعی و محل‌هایی که اجرای بتن پاششی به‌صورت مقطعی انجام میشود مناسب کرده است. البته این روش معمولاً گردوغبار و بازگشت مصالح بیشتری نیز ایجاد می‌کند.
شاتکریت تر
در روش تر، آب پیش از ورود مخلوط به پمپ اضافه شده است؛ بنابراین ماده‌ای که درون شلنگ حرکت می‌کند در واقع بتن یا ملات آماده است. مخلوط به‌وسیله پمپ به نازل منتقل و در قسمت خروجی با کمک هوای فشرده با سرعت بالا روی سطح پاشیده میشود.
سرعت اجرای بیشتر، امکان کنترل دقیق‌تر طرح اختلاط و نسبت آب به سیمان و همچنین تولید گردوغبار کمتر، از مهم‌ترین مزایای روش تر محسوب می‌شوند. بههمیندلیل، این روش در پروژههایی با حجم عملیات بالا معمولاً انتخاب مناسب‌تری است.
شاتکریت الیافی
شاتکریت الیافی می‌تواند هم به روش خشک و هم به روش تر اجرا شود. تفاوت اصلی آن، اضافه‌شدن الیاف فولادی یا الیاف مصنوعی به مخلوط بتن است.
الیاف به کنترل ترک‌ها، افزایش مقاومت کششی پس از ترک‌خوردگی و بهبود شکل‌پذیری لایه شاتکریت کمک می‌کنند. این ویژگی در سازه‌هایی مانند تونلها، معادن و فضاهای زیرزمینی که پوشش بتنی در معرض تغییرشکل و تنش قرار دارد، اهمیت بیشتری پیدا می‌کند.
نوع دستگاه، فشار هوا، فاصله نازل از سطح و ترتیب پاشش نیز مستقیماً بر نتیجه کار اثر می‌گذارند؛ بههمیندلیل آشنایی با اصول اجرای شاتکریت برای بررسی کامل این روش ضروری است.
تفاوت شاتکریت خشک و تر
انتخاب میان شاتکریت خشک و تر به یک عامل محدود نمی‌شود. حجم پروژه، شرایط محل اجرا، امکانات موجود و حساسیت پروژه نسبت به گردوغبار یا کنترل کیفیت، همگی در این انتخاب نقش دارند. در جدول زیر مهم‌ترین تفاوت‌های این دو روش را آورده‌ایم:
| معیار مقایسه | شاتکریت خشک | شاتکریت تر |
|---|---|---|
| آب از قبل با مخلوط ترکیب میشود؟ | خیر | بله |
| کنترل دقیق مقدار آب | کمتر | بیشتر |
| سرعت اجرا | متوسط | بالا |
| ایجاد گردوغبار هنگام اجرا | بیشتر | کمتر |
| توقف و اجرای مجدد کار | آسان‌تر | دشوارتر |
| مناسب پروژه‌های کوچک | بسیار مناسب | مناسب |
| مناسب پروژه‌های حجیم | مناسب | بسیار مناسب |
| مناسب تعمیرات موضعی | بله | بله |
| یکنواختی مخلوط | قابلیت کنترل کمتر | قابلیت کنترل بیشتر |

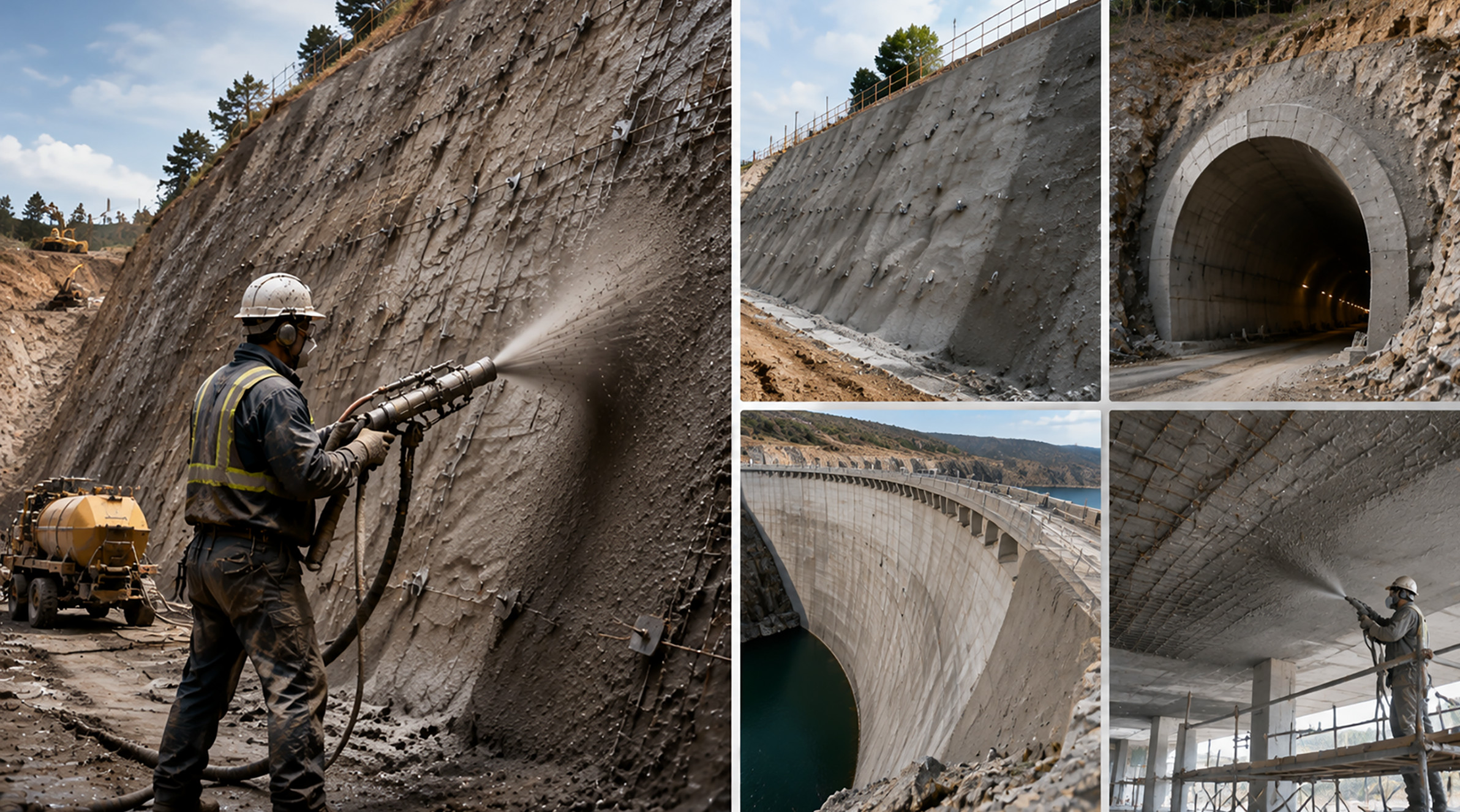

کاربرد شاتکریت چیست؟
انعطاف در اجرا یکی از دلایل اصلی گسترش استفاده از شاتکریت است. این روش در پروژه‌های زیرزمینی، عمرانی، ترمیمی و حتی ساخت فرم‌های معماری خاص کاربرد دارد. اگر بخواهیم دقیق‌تر کاربردهای شاتکریت را بررسی کنیم، می‌توانیم به موارد زیر اشاره داشته باشیم:
کاربرد شاتکریت در تونل و معدن
یکی از شناخته‌شده‌ترین کاربردهای شاتکریت، ایجاد پوشش اولیه در تونلها و معادن است. پس از حفاری، بتن پاششی می‌تواند سطح سنگ یا خاک را بپوشاند، احتمال جداشدن قطعات و ریزش‌های موضعی را کاهش دهد و در کنار سیستم‌های نگهدارنده دیگر به تثبیت محیط کمک کند. نوع و ضخامت لایه شاتکریت نیز معمولاً با توجه به شرایط زمین و روش‌های تونل‌سازی انتخاب میشود.
کاربرد شاتکریت در پایدارسازی شیب و گود
در شیب‌های خاکی و دیواره گود، شاتکریت اغلب همراه با مش فولادی، میلگرد، نیلینگ یا سیستم‌های مهاربندی اجرا میشود. لایه بتن پاششی سطح خاک را پوشش می‌دهد و می‌تواند از ریزش موضعی، فرسایش و جداشدن مصالح سطحی جلوگیری کند. البته بتن پاششی معمولاً تنها بخش یک سیستم پایدارسازی است و طراحی آن باید با شرایط زمین و روش‌های بهسازی خاک هماهنگ باشد.
کاربرد شاتکریت در ترمیم سازههای بتنی
گاهی تخریب کامل یک عضو بتنی منطقی نیست و تنها بخش‌هایی از سطح آن نیاز به بازسازی دارند. در چنین شرایطی، میتوان بتن آسیب‌دیده را برداشت و پس از آماده‌سازی بستر، لایه جدید را با شاتکریت اجرا کرد.
این روش برای تعمیر موضعی دیوارها، پل‌ها، مخازن و برخی اعضای بتنی یا افزایش پوشش بتن قابل استفاده است؛ به‌خصوص در نقاطی که قالببندی دشوار یا پرهزینه خواهد بود.
کاربرد شاتکریت در اجرای استخر، مخزن و کانال
پاشش بتن روی سطح باعث میشود بتوان آن را روی فرم‌های منحنی و هندسه‌هایی اجرا کرد که قالببندی معمولی آن‌ها پیچیده است. بههمیندلیل، شاتکریت در ساخت استخرها، برخی مخازن و کانال‌ها نیز استفاده میشود. بااین‌حال، استفاده از شاتکریت به‌تنهایی تضمین‌کننده آب‌بندی سازه نیست. طرح اختلاط، ضخامت اجرا، کیفیت سطح، ترک‌ها، درزها و سیستم عایق‌کاری نهایی همگی بر میزان نفوذپذیری سازه اثر می‌گذارند.
کاربرد شاتکریت در ساخت سطوح منحنی و سازههای خاص
یکی دیگر از قابلیت‌های شاتکریت، اجرای سطوحی است که قالببندی آن‌ها دشوار می‌باشد. گنبدها، پوسته‌های بتنی، دیوارهای منحنی و مقاطع دارای هندسه پیچیده را میتوان با قالببندی محدودتر یا شبکه‌های نگهدارنده مناسب اجرا کرد. همین قابلیت، شاتکریت را علاوه‌بر پروژه‌های عمرانی به گزینه‌ای برای برخی سازههای معماری و فرم‌های غیرمتعارف نیز تبدیل کرده است.
مزایای شاتکریت
شاتکریت در شرایط مناسب می‌تواند سرعت اجرا را افزایش دهد و بعضی محدودیت‌های بتن‌ریزی سنتی را کاهش دهد. مهم‌ترین مزایای آن عبارت‌اند از:
- سرعت اجرای بالا و نیاز کمتر به قالببندی: بخش قابل‌توجهی از عملیات ساخت و بازکردن قالب حذف میشود.
- چسبندگی و تراکم مناسب هنگام پاشش: برخورد پرسرعت مصالح باعث متراکم‌شدن مخلوط روی بستر میشود.
- امکان اجرا روی سطوح قائم، منحنی و نامنظم: محدودیت هندسی کمتری نسبت به بسیاری از روش‌های قالببندی دارد.
- دسترسی بهتر به بخش‌های دشوار سازه: نازل می‌تواند بتن را به نقاطی برساند که اجرای معمولی در آن‌ها دشوار است.
- مناسب برای ترمیم موضعی و تقویت با مش یا الیاف: امکان اجرای لایه جدید روی بخش مشخصی از سازه وجود دارد.
محدودیت‌ها و معایب شاتکریت
با وجود مزایا، شاتکریت روشی نیست که بدون کنترل و تخصص بتوان نتیجه مناسبی از آن گرفت. برخی از مهم‌ترین محدودیت‌های این روش عبارت‌اند از:
- وابستگی کیفیت نهایی به مهارت نازل‌کار: زاویه، فاصله و شیوه حرکت نازل می‌تواند کیفیت لایه را تغییر دهد.
- ایجاد گردوغبار، به‌ویژه در شاتکریت خشک: این موضوع در فضاهای بسته اهمیت بیشتری دارد.
- بازگشت و هدررفت بخشی از مصالح: بخشی از سنگدانه و ملات ممکن است پس از برخورد از سطح جدا شود.
- دشواری حفظ ضخامت یکنواخت: کنترل ضخامت در سطوح وسیع نیازمند اجرای دقیق است.
- احتمال ترک‌خوردگی یا جداشدگی: آماده‌سازی نامناسب بستر، طرح اختلاط نامناسب یا عمل‌آوری ناقص می‌تواند کیفیت کار را کاهش دهد.
قیمت شاتکریت به چه عواملی بستگی دارد؟
هزینه اجرای شاتکریت عدد ثابتی ندارد و نمی‌توان تنها بر اساس مساحت سطح درباره آن قضاوت کرد. نوع شاتکریت، ضخامت لایه، حجم عملیات، ارتفاع یا موقعیت محل اجرا، شرایط دسترسی، نوع تجهیزات و تعداد مراحل اجرای پروژه همگی بر قیمت نهایی اثر می‌گذارند.
مصالح مصرفی نیز بخش دیگری از هزینه را تشکیل می‌دهند. مقدار سیمان، نوع سنگدانه، افزودنی‌ها، الیاف و مش موردنیاز می‌تواند هزینه هر مترمربع یا مترمکعب شاتکریت را تغییر دهد. در نتیجه نوسان قیمت سیمان نیز مستقیماً روی هزینه تامین مخلوط اثر می‌گذارد.
در شاتکریت خشک باید میزان بازگشت مصالح و هدررفت احتمالی نیز در برآوردها در نظر گرفته شود. در مقابل، اجرای روش تر ممکن است به تجهیزات و پمپ‌های متفاوتی نیاز داشته باشد. هزینه نیروی متخصص، کمپرسور، حمل تجهیزات و آماده‌سازی سطح نیز در قیمت نهایی موثر است.
بههمیندلیل، مقایسه قیمت شاتکریت زمانی دقیق‌تر خواهد بود که مشخصات فنی پروژه، ضخامت موردنیاز، روش اجرا و شرایط محل پروژه از قبل مشخص شده باشند.

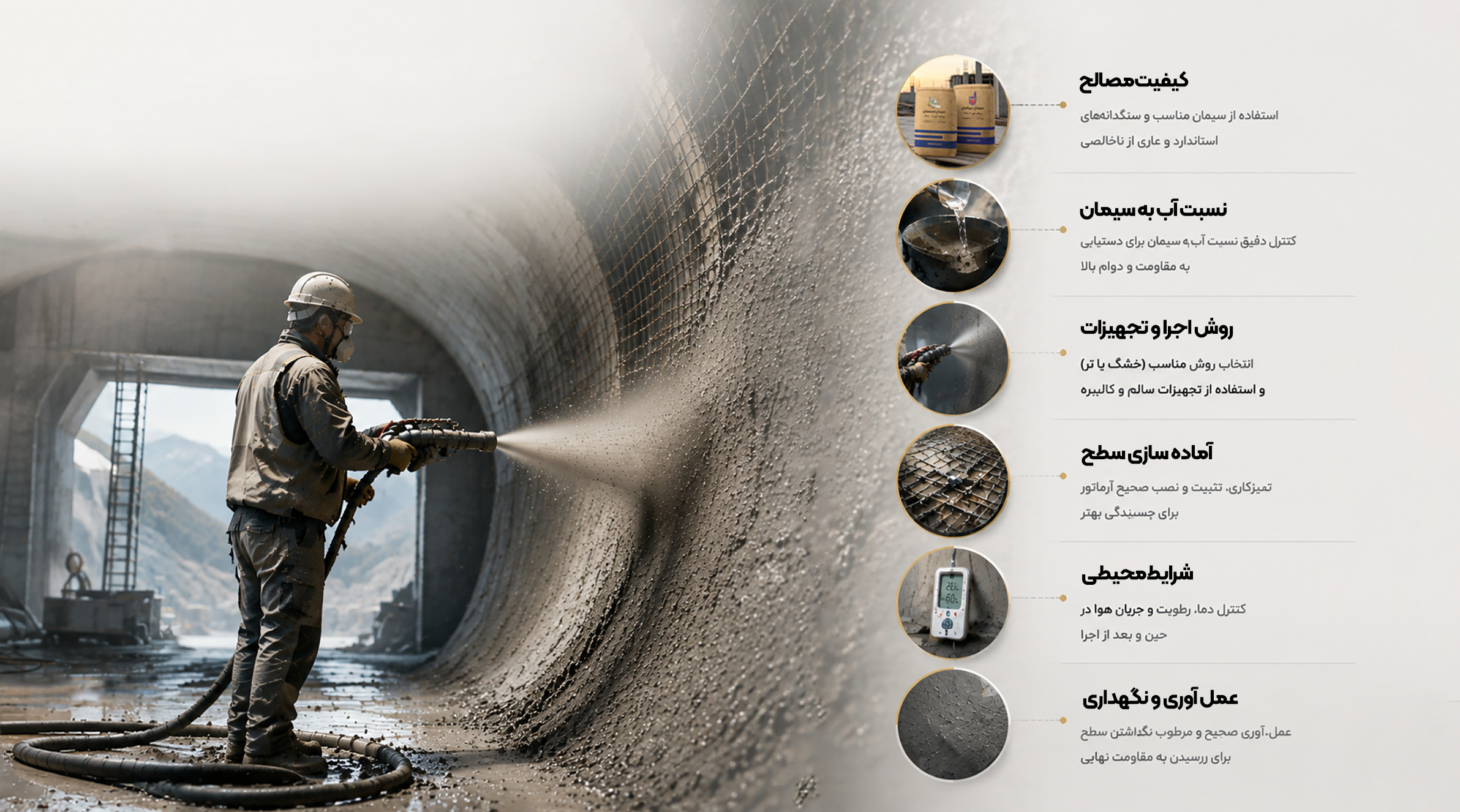

عوامل موثر بر کیفیت شاتکریت
نتیجه نهایی شاتکریت تنها به کیفیت بتن بستگی ندارد. از لحظه انتخاب مصالح تا پایان عمل‌آوری، مجموعه‌ای از عوامل باید هم‌زمان کنترل شوند.
یکی از مهم‌ترین موارد، طرح اختلاط مناسب است. نسبت آب به سیمان، دانه‌بندی سنگدانه‌ها، مقدار سیمان و نوع افزودنی باید متناسب با روش خشک یا تر و نیاز پروژه انتخاب شود. مخلوطی که برای یک پروژه ترمیمی مناسب است، الزاماً گزینه مطلوبی برای پوشش تونل نخواهد بود.
آماده‌سازی سطح نیز اهمیت زیادی دارد. گردوغبار، مصالح سست، روغن یا بتن آسیب‌دیده می‌توانند مانع اتصال مناسب لایه جدید شوند. بنابراین، بستر باید پیش از شروع پاشش تمیز و آماده شود.
زاویه و فاصله نازل عامل مهم دیگری می‌باشد. پاشش نامناسب می‌تواند میزان بازگشت مصالح را افزایش دهد، حفره ایجاد کند یا باعث شود ضخامت لایه در نقاط مختلف یکسان نباشد.
شرایط تجهیزات نیز باید کنترل شود. فشار هوا، عملکرد کمپرسور، وضعیت شلنگ‌ها و پمپ و یکنواختی انتقال مصالح همگی بر کیفیت پاشش اثر می‌گذارند.
در نهایت، عمل‌آوری بتن را نباید فراموش کرد. شاتکریت نیز مانند سایر بتن‌های سیمانی برای رسیدن به مقاومت و دوام مناسب به شرایط عمل‌آوری مناسب نیاز دارد و خشک‌شدن سریع سطح می‌تواند احتمال ترک‌خوردگی را افزایش دهد.
جمع بندی
شاتکریت روشی برای اجرای بتن با پاشش تحت فشار است که بسته به شرایط پروژه به‌صورت خشک، تر یا الیافی اجرا میشود. نوع اجرا، شرایط سطح، تجهیزات و مهارت نازل‌کار در کیفیت نهایی آن نقش دارند و کاربردهای آن از تونل و پایدارسازی شیب تا ترمیم سازههای بتنی و اجرای سطوح پیچیده را شامل میشود. در کنار سرعت اجرا و کاهش نیاز به قالببندی، مواردی مانند گردوغبار، پرت مصالح و کنترل ضخامت نیز از محدودیت‌های این روش به‌شمار می‌روند.
سوالات متداول
شاتکریت خشک بهتر است یا تر؟
انتخاب بین شاتکریت خشک و تر به نوع پروژه بستگی دارد. شاتکریت خشک برای تعمیرات موضعی، پروژه‌های کوچک و کارهایی با توقف و شروع مکرر مناسب‌تر است؛ درحالی‌که شاتکریت تر برای پروژه‌های بزرگ و پیوسته انتخاب مناسب‌تری می‌باشد.
بتن شاتکریت در چه پروژههایی استفاده میشود؟
بتن شاتکریت در پروژههایی مانند تونل و معدن، پایدارسازی شیب و گود، ترمیم سازههای بتنی، ساخت استخر و مخزن و اجرای سطوح منحنی یا نامنظم استفاده میشود. امکان اجرای بتن بدون قالببندی گسترده، یکی از دلایل کاربرد زیاد شاتکریت در این پروژهها است.
آیا شاتکریت همان بتن پاششی است؟
بله. شاتکریت همان بتن پاششی است که با استفاده از تجهیزات مخصوص و با فشار و سرعت زیاد روی سطح اجرا میشود. این روش باعث میشود مخلوط هنگام برخورد با سطح متراکم شده و به بستر بچسبد.
عمر مفید شاتکریت چقدر است؟
عمر مفید شاتکریت به کیفیت مصالح، نحوه اجرا و شرایط محیطی بستگی دارد و در صورت اجرای اصولی، می‌تواند دوام بالایی داشته باشد.
آیا شاتکریت به قالببندی نیاز دارد؟
یکی از مزایای شاتکریت، کاهش نیاز به قالببندی است. بتن مستقیماً روی سطح پاشیده میشود و بههمیندلیل در بسیاری از دیوارها، تونلها و سطوح منحنی میتوان آن را با قالببندی محدود یا حتی بدون قالب گسترده اجرا کرد.
